雷克斯诺德S0339输送线T形夹紧连接件

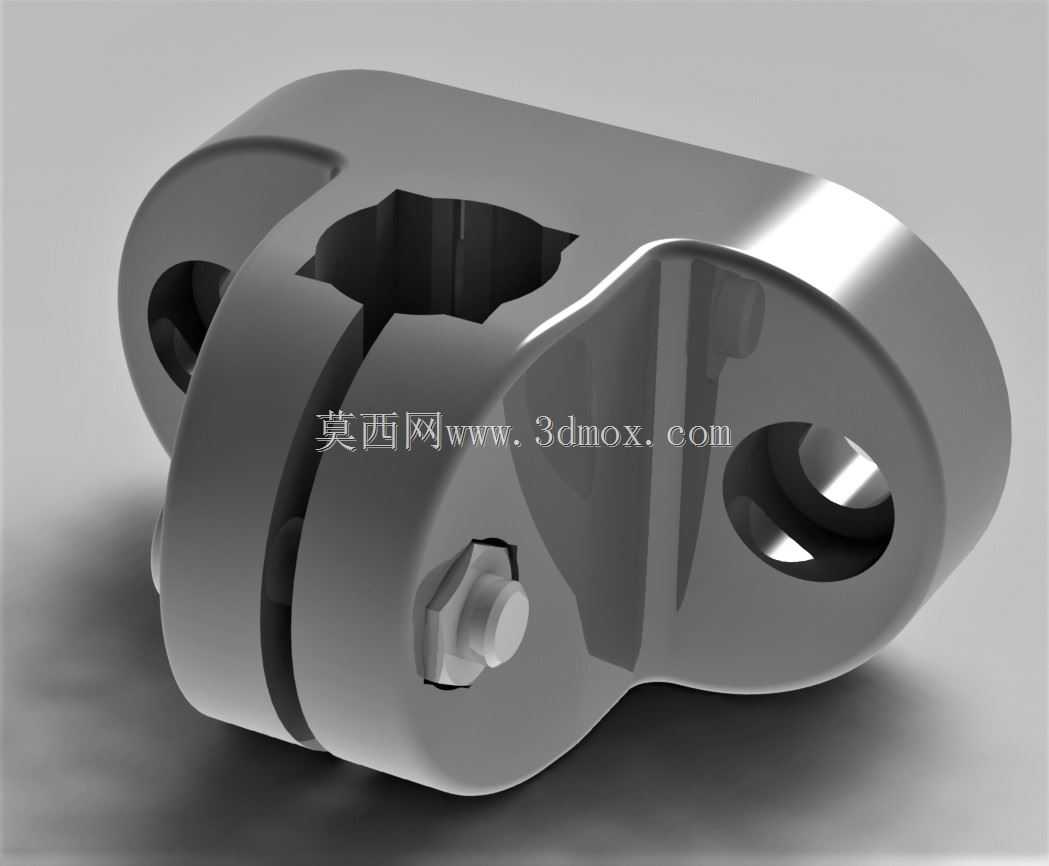

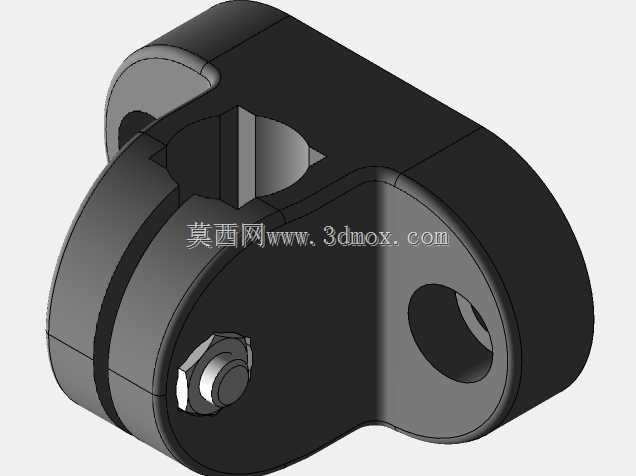

这款T形夹紧连接件主要应用于平板式输送设备的机架拼装、导轨定位以及附属组件的紧固场景，在食品加工、包装物流、轻工制造等行业的连续输送产线中十分常见，主要承担轴类构件与型材支架的垂直衔接、位置锁定功能，避免输送运行过程中组件移位引发的皮带跑偏、托辊卡滞等故障。从结构设计来看，主体采用对称式双夹臂布局，中间开设异形花键通孔，用于穿过配套的传动或支撑轴件，孔型的非圆设计可以避免轴与夹件之间发生周向转动，保证扭矩传递或者位置固定的可靠性；夹臂侧面预留内六角螺栓锁紧位，通过拧紧螺栓可以让夹臂产生弹性形变，抱紧穿过的轴件，安装时不需要对轴做额外的键槽加工，现场调整位置时只需松开螺栓即可沿轴滑动调整，调试效率远高于传统的键连接固定方式。夹体一侧延伸出带通孔的连接耳，用于固定输送线的侧导板、传感器安装支架或者托辊支座，连接耳的安装面做了铣平处理，保证被固定件的安装平面度，避免安装后出现倾斜偏移。在安装边界上，夹体的整体轮廓做了圆角过渡处理，没有尖锐外凸结构，不会在输送设备运行过程中剐蹭皮带或者操作人员衣物，夹臂的开合间隙控制在合理范围，既保证锁紧时有足够的形变余量，又不会因为间隙过大导致螺栓拧紧后夹臂应力超出材料屈服极限，长期使用也不会出现夹臂断裂、锁紧失效的问题。设计过程中重点考虑了输送设备现场的安装调试需求，不需要复杂的专用工装，只用普通内六角扳手即可完成装拆调整，夹体的壁厚经过受力校核，在承受常规输送线的侧向载荷、振动载荷时不会发生形变，适配的轴径尺寸覆盖常规输送线的支撑轴规格，连接耳的通孔尺寸匹配常用的螺栓安装标准，不需要额外加工转接件即可直接装配。在实际产线应用中，这类T形夹常被用于调整输送线侧挡板的高度、固定光电传感器的安装支架、衔接平行布置的输送段支撑结构，相比焊接固定的方式，这种夹紧式连接可以根据生产物料的尺寸变化灵活调整位置，后期产线改造时也可以快速拆卸重复利用，不会像焊接件那样破坏原有型材结构，在模块化输送线的搭建中能大幅缩短安装周期，降低现场施工的难度。
