汽车后轴盘安装固定钣金支架结构

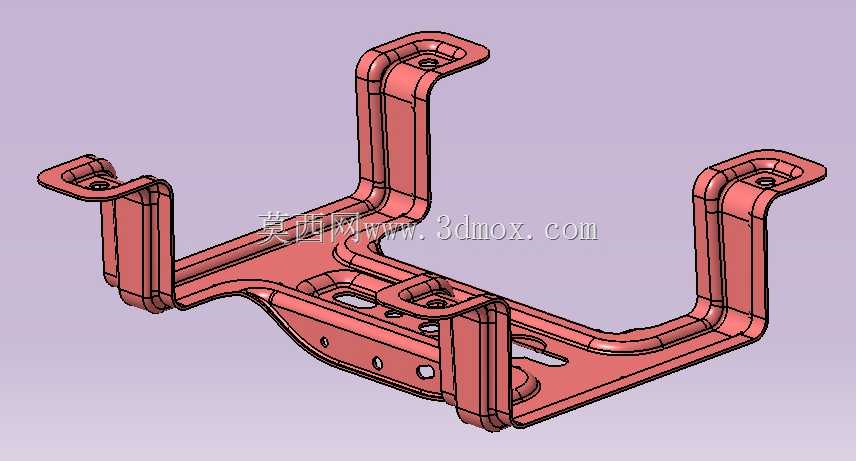

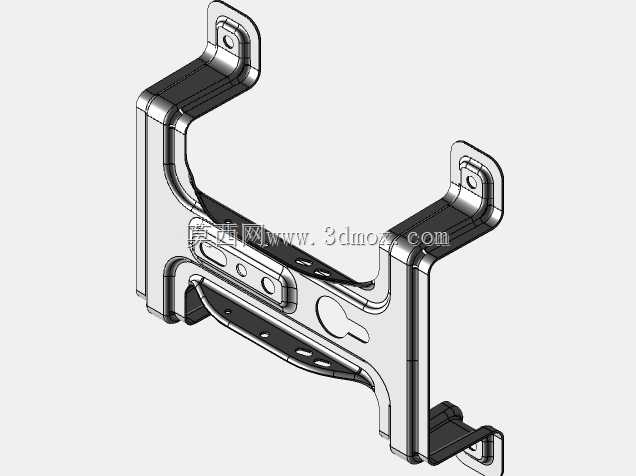

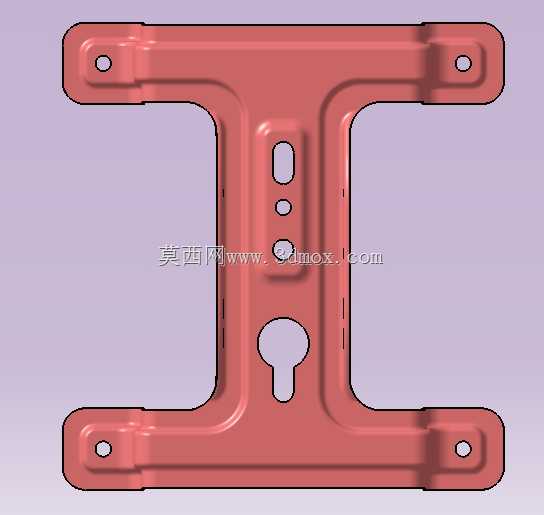

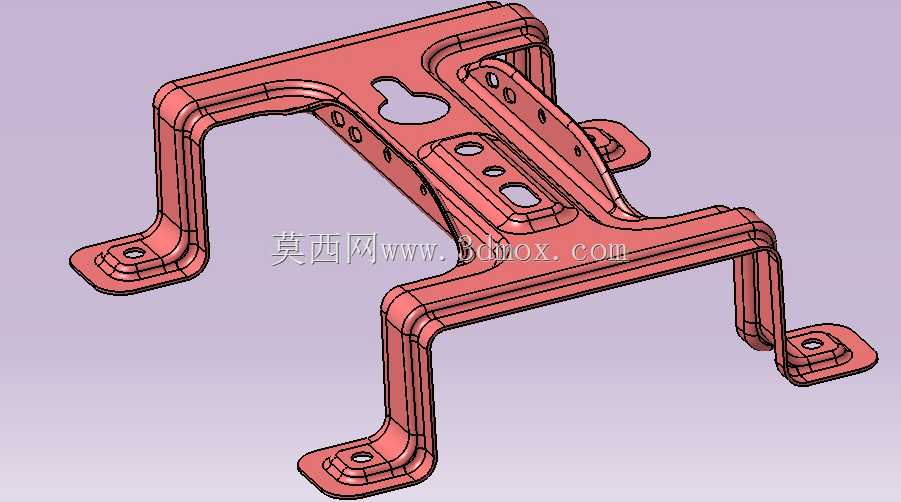

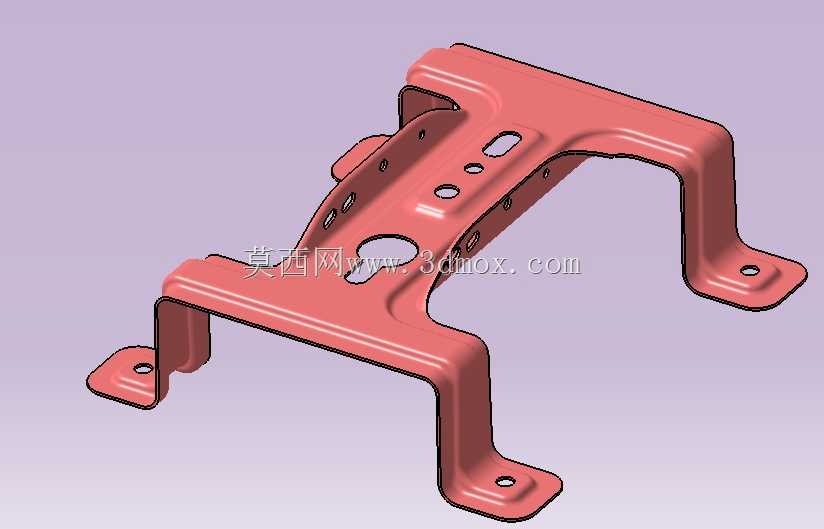

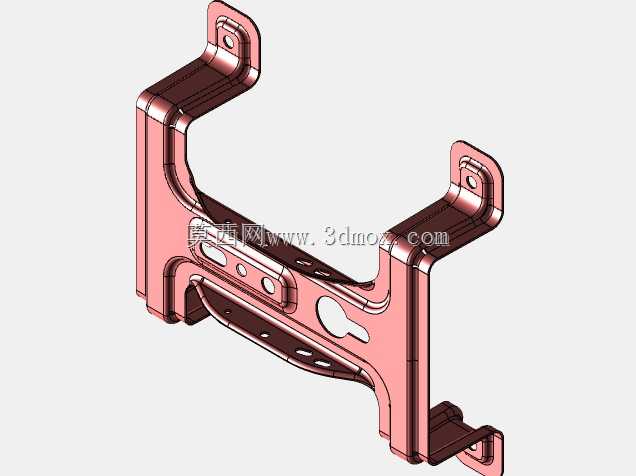

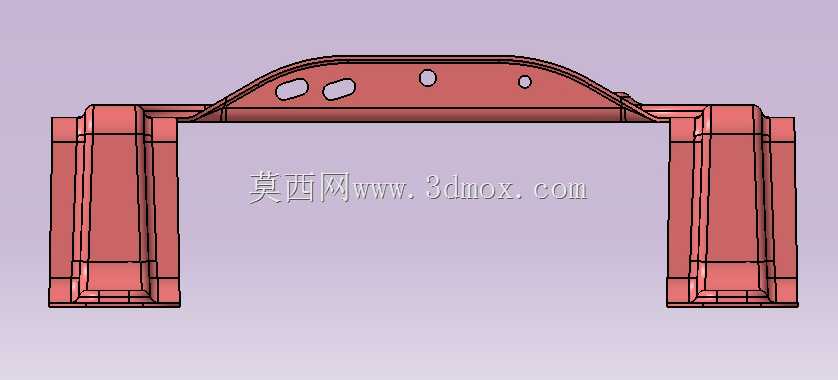

这款钣金支架主要应用于乘用车辆底盘后轴区域，承担后轴盘相关附属部件的安装承载功能，是底盘走行系统中负责点位固定与载荷分散的小型结构件。从实际装车场景来看，该支架需要在车辆行驶过程中承受持续的路面振动传导，同时耐受底盘区域的泥水侵蚀、温度交变影响，因此结构设计上优先考量抗疲劳性能与安装便捷性。整体采用冲压折弯一体成型工艺制作，基材选用常用的汽车结构用冷轧钢板，通过多道折弯工序形成四个带安装孔的支脚，支脚末端做了翻边强化处理，避免安装锁紧时孔位周边出现应力开裂，每个支脚的安装孔位都预留了足够的螺栓操作空间，适配常规底盘装配的气动扳手作业边界。主体承托面做了多道凹凸加强筋结构，在不增加板材厚度的前提下大幅提升整体抗扭刚度，面上预留的不同规格孔洞分别走管线避让、减重、附属小件安装的功能，其中钥匙型的快装孔可以实现部件预装时的临时挂接，减少装配线上的辅助扶持工序，提升总装效率。设计阶段充分考虑了冲压成型的工艺可行性，所有折弯转角都预留了合理的折弯内R角，避免折弯处出现材料撕裂问题，各个安装面的平面度公差控制在装配要求范围内，保证安装后不会出现附加安装应力。四个支脚的安装点位坐标严格匹配后轴盘周边的安装凸台位置，安装后整体与周边底盘部件保留足够的安全间隙，不会在车辆极限跳动工况下出现运动干涉，支架表面做了电泳防锈处理，适配底盘区域的恶劣使用环境。从结构建模的角度来看，这类支架的建模需要优先展开工艺可行性校验，确认每道折弯工序的脱模方向无干涉，同时对各个安装孔的位置度做关联约束，保证与对接部件的安装孔位同轴度符合装配要求，建模过程中需要同步预留板材厚度带来的折弯回弹补偿量，确保成型后的尺寸符合装车公差要求。
