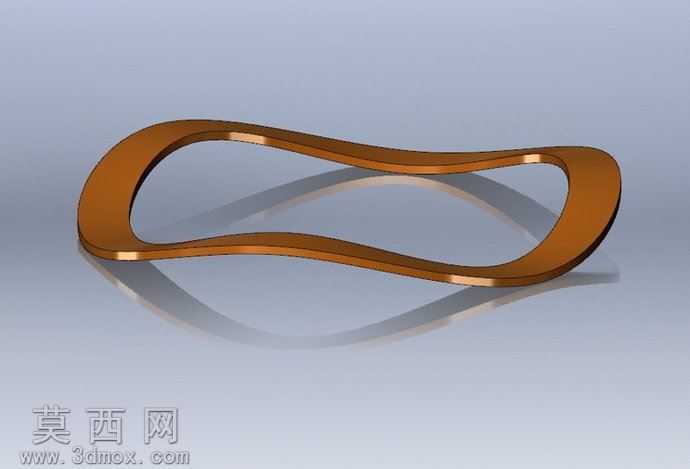

可参数化定义120°三波峰波形垫圈

本模型为可参数化定义的120°波垫圈，采用SolidWorks进行全参数化建模设计，核心设计思路是将垫圈的波峰夹角、波峰高度、内外径尺寸、材料厚度等核心参数关联至Excel参数表，使用者仅需在对应表格中修改目标数值，即可快速驱动模型生成不同规格的120°波垫圈，无需重复进行草图绘制与特征构建，大幅提升同系列零件的设计迭代效率。建模过程中首先绘制垫圈的环形基础草图，精准约束内外径的尺寸参数，随后通过方程式驱动的曲线生成120°均匀分布的三波峰波形轮廓，保证三个波峰的夹角误差控制在极小范围内，波形过渡段采用G2连续的曲率设计，避免应力集中问题。模型采用薄壁凸台特征生成基础实体，厚度参数与Excel表完全关联，边缘处添加了符合工业标准的微小倒角，去除锐边的同时还原真实零件的加工细节。渲染阶段选用铜合金金属材质，调整材质的粗糙度、金属度参数还原铜质垫圈的温润金属光泽，采用工作室渐变背景配合三点布光方案，主光源从斜上方45°投射，突出波形结构的起伏层次感，辅光源补全暗部细节避免阴影过黑，环境光添加微弱的反射效果，让金属表面的反光更具真实质感。结构上该垫圈属于弹性紧固件范畴，120°均匀分布的波峰结构可以在装配时提供稳定的轴向预紧力，补偿装配间隙、吸收振动冲击，相比平垫圈具备更优的防松与缓冲性能，参数化的设计方式可以适配不同公称直径、不同预紧力需求的装配场景，模型特征树清晰规整，所有参数均可编辑修改，无冗余特征与外部参考，可直接导出至其他三维软件进行装配验证，也可用于生成工程图指导生产加工。
