高型六角形圆顶紧固螺母三维建模作品

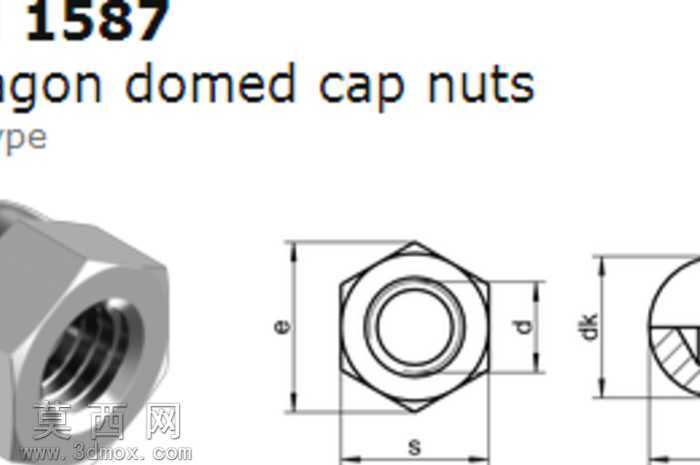

本作品为高型六角形圆顶螺母的三维参数化建模成果，建模过程严格遵循DIN1587标准的尺寸规范，依托三维机械设计软件完成全流程构建。建模初期先梳理该类螺母的结构特征：整体分为六角夹持段与顶部圆弧圆顶段两部分，内部为连贯的内螺纹通孔结构，建模时先绘制六角形的基准草图，严格匹配标准规定的对边尺寸、对角尺寸公差要求，通过拉伸命令生成六角基体部分，保证六角面的平面度与相邻面的夹角精度，满足扳手夹持的受力接触面要求。随后构建顶部圆顶结构，以六角基体上端面为基准，绘制圆顶的回转截面轮廓，通过回转命令生成光滑的圆弧顶结构，保证圆顶与六角基体衔接处的圆角过渡自然，无尖锐棱角，既符合该类螺母的外观防护设计要求，也能避免安装使用过程中刮伤操作人员或配套工件。内螺纹部分采用软件的异形孔向导或者螺旋扫描切除方式构建，严格匹配对应公称直径的螺纹牙型、螺距参数，保证螺纹牙的轮廓精度，还原真实螺纹的啮合结构，可用于后续的虚拟装配干涉检查。材质配置上选用常用的碳钢材质表现，赋予模型哑光金属质感，对六角面、圆顶面、螺纹面分别设置不同的粗糙度表现，区分加工面与非加工面的视觉差异，渲染时采用柔和的工业环境光，多角度呈现模型的结构细节，既可以清晰展示六角夹持位的棱角特征，也能体现圆顶部分的弧面光影过渡。建模过程中采用全参数化的设计逻辑，将对边尺寸、总高、螺纹规格、圆顶曲率半径等关键尺寸设置为可变参数，后续可通过修改参数快速生成不同规格的同系列高型圆顶螺母模型，适配不同的装配设计需求。模型的结构完全还原实物的功能设计：六角结构用于安装时施加扭矩，圆顶结构用于覆盖外露的螺纹端部，起到防护、防尘、防磕碰以及美化外观的作用，内部螺纹用于和配套螺栓实现紧固连接，整体模型无多余结构特征，几何拓扑合理，可直接用于机械装配设计、产品演示、工程教学等场景，也可导出为通用格式用于3D打印样件验证、虚拟仿真等后续工作。
