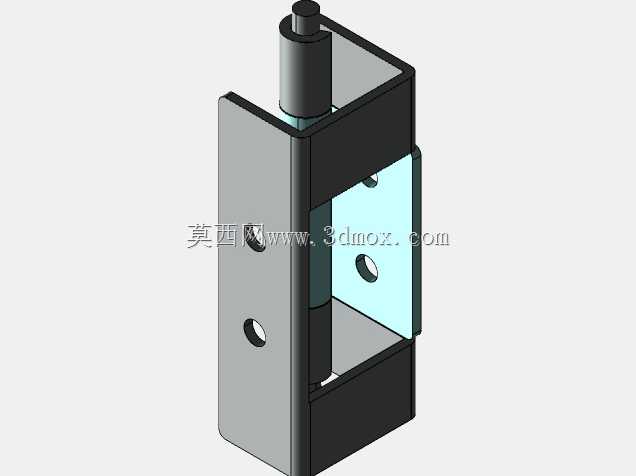

工业设备专用可拆卸式A型铰链结构

这类A型铰链多用于工业柜体、设备防护门、可拆卸式检修舱门的铰接场景，区别于普通民用合页，其结构设计优先考虑重载工况下的连接可靠性与拆装便捷性，在自动化设备机架、电气柜、工业机床外防护的结构设计中应用十分广泛。从结构上看，该铰链采用U型固定基座搭配活动铰接页的组合形式，基座部分预留两个同轴安装孔，可通过螺栓直接固定在设备框架的型材或钣金立柱上，安装时无需在框架侧做复杂的沉孔或焊接工序，仅需匹配对应规格的螺栓即可完成基座固定，适配常见的30/40系列工业铝型材以及2-3mm厚度的冷轧钢钣金安装面。活动铰接页部分采用平板式结构，预留安装孔位用于和门板、舱门侧连接，中间的转轴采用可拆卸式圆柱销结构，当需要完全拆除门板进行设备内部大件检修时，无需拧下全部安装螺栓，仅需向上抽出转轴即可实现门板与基座的快速分离，相比普通不可拆铰链，能大幅缩短设备运维时的拆装时间，尤其适合需要频繁开启、定期拆解维护的工业设备舱门结构。设计过程中，转轴与基座、活动页的配合间隙控制在0.1-0.2mm区间，既保证铰接转动时无明显卡滞，也避免间隙过大导致门板下垂、错位，基座与活动页的接触面做了贴合限位设计，当门板转动至闭合位置时，活动页侧面与基座端面贴合形成硬限位，无需额外加装门挡即可限制门板的闭合位置，减少配套零件的使用数量。从安装边界来看，该铰链整体为对称式结构，安装时需保证基座与活动页的转轴孔同轴度误差不超过0.05mm，否则会出现转动卡涩、转轴磨损加快的问题；基座的安装孔距适配常规工业柜体的立柱安装孔位，活动页的平板结构可根据实际门板厚度调整安装位置，适配10-25mm厚度的钢质、铝质门板，单组铰链的额定承载能力可满足单扇重量15kg以内的舱门使用需求，常规尺寸的设备检修门搭配两组该型铰链即可满足使用要求。在实际选型应用中，需要注意安装面的平面度，若安装面存在焊接变形或型材拼接错位，需先做找平处理再固定铰链，避免安装后铰链受附加应力导致转轴变形、转动不畅；转轴部分采用耐磨材质处理，长期反复开合不易出现磨损松旷，相比普通冲压合页，其结构强度更高，抗冲击性能更好，能适应工业车间内存在振动、粉尘的复杂工况，不会因为设备运行产生的振动导致铰链连接松动、门板异响。
