自行车用5毫米规格内六角齿盘螺栓组件

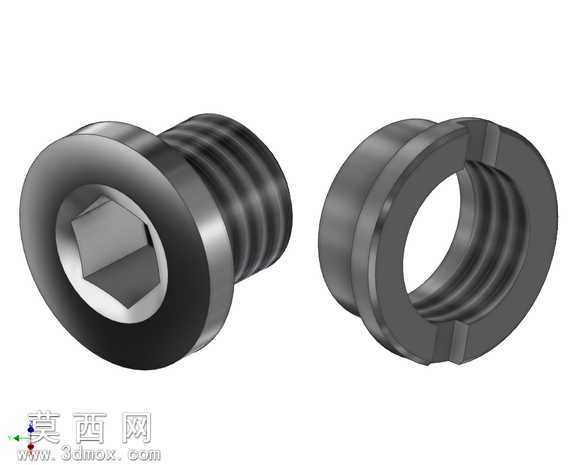

本套齿盘螺栓组件采用Autodesk Inventor进行全参数化三维建模，整体围绕自行车皮带传动系统的安装固定需求展开设计，适配5毫米长度规格，可匹配4毫米薄链轮的装配场景。建模过程中首先对螺栓主体进行结构拆分，依次完成外螺纹段、法兰限位台、内六角驱动槽的特征构建：外螺纹部分严格遵循公制螺纹标准参数生成螺旋扫掠特征，保证螺纹牙型角、螺距、大径小径的尺寸精度，确保与配套螺母的旋合适配性；法兰限位台设计为带防滑齿面的圆盘结构，齿面纹理通过环形阵列特征均匀排布，可在装配锁紧时增大与齿盘接触面的摩擦力，避免骑行过程中螺栓受振动出现松脱移位；内六角驱动槽采用拉伸切除特征生成，槽口边缘做微小倒角处理，既可以降低内六角扳手装配时的应力集中，也能避免边缘锐边造成的装配划伤。配套螺母部分采用同轴建模思路，内螺纹特征与螺栓外螺纹做参数关联，保证二者旋合时无干涉，螺母外侧设计有对称的卡位缺口，可适配专用工具进行反向锁紧，避免旋紧螺栓时螺母跟转。材质渲染阶段，螺栓与螺母整体赋予碳钢金属材质，表面添加镀锌钝化的质感效果，法兰齿面部分做哑光粗糙处理还原防滑面的真实触感，螺纹段添加细微的机加工纹理，还原紧固件的加工工艺特征；渲染时采用双视角布光，分别展示螺栓的内六角驱动端外观与螺母的内螺纹结构，通过柔和的环境光突出金属件的轮廓层次与材质反光特性，清晰呈现各部分的结构细节。设计过程中充分考虑自行车传动部件的实际使用工况，对螺栓的受力薄弱位置做了结构优化，法兰台与螺杆衔接处添加过渡圆角，降低应力集中带来的断裂风险，整体尺寸严格适配薄型链轮的安装空间，避免螺栓过长干涉传动部件、过短导致锁紧力不足的问题，整套模型特征完整，参数可编辑，可直接用于自行车传动系统的装配验证、结构展示以及相关零部件的设计参考。
