BCD74毫米自行车30齿链盘三维设计

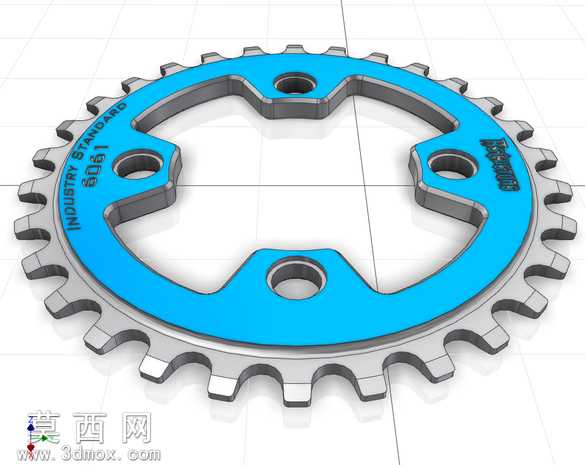

本作品为自行车传动系统用30齿齿盘的三维参数化设计模型，建模过程严格遵循KsCustoms行业标准规范，围绕BCD74毫米四螺栓安装规格完成全结构还原。建模阶段首先以齿形啮合原理为基础，精准绘制单齿齿廓曲线，通过环形阵列完成30颗轮齿的均匀排布，保证每颗牙齿的齿距、齿厚、齿高参数完全一致，满足链传动的精准啮合要求，避免传动过程中出现跳齿、卡顿问题。针对盘体主体结构，采用一体化实体建模思路，先绘制盘体基础轮廓，再精准定位四个螺栓安装孔的位置，确保四个安装孔的中心距严格匹配74毫米BCD安装标准，可直接适配对应规格的自行车曲柄组件。模型对盘体的减重结构做了细致还原，四个安装凸台之间采用内凹镂空设计，在保证盘体结构强度的前提下尽可能降低整体重量，符合自行车零部件轻量化的设计需求。材质与渲染阶段，对轮齿啮合区域做金属钢材质处理，还原金属零件的磨砂金属质感与边缘倒角细节，盘体主体部分采用亮蓝色阳极氧化材质表现，通过调整材质的反光度、粗糙度参数，还原铝合金表面氧化处理后的细腻质感，安装孔内壁做金属切削面的细节表现，还原真实零件的加工痕迹。结构设计上，盘体总宽度设置为6毫米，其中齿部有效啮合宽度为1/8英寸，可适配对应规格的自行车传动链条，盘体边缘做了均匀的倒角处理，既去除加工锐边提升安装安全性，也能减少链条与盘体边缘的异常摩擦，延长零件使用寿命。整个建模过程完全遵循实际加工工艺要求，所有安装尺寸、啮合参数均经过校验，无结构干涉问题，可直接用于自行车传动系统的结构验证、装配模拟，也可作为非标定制齿盘设计的参考模板，为自行车零部件的改装、设计提供精准的三维数据支撑，帮助设计者快速完成传动系统的匹配校验，缩短产品开发周期。
