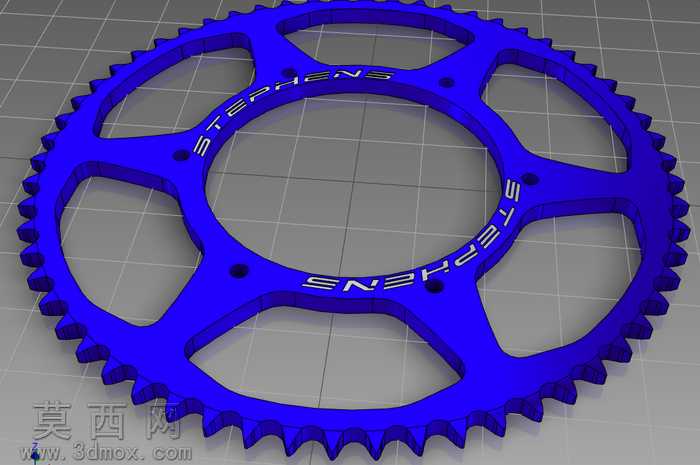

卡丁车用60齿40链传动链轮三维设计

本作品为卡丁车传动系统专用的60齿40规格链轮三维模型，建模过程严格遵循链传动设计规范，先以齿形参数计算为基础，精准绘制节圆、齿顶圆、齿根圆基准轮廓，通过参数化驱动生成符合啮合要求的60个轮齿，每个齿的齿廓曲线、齿槽弧度都匹配40链条的啮合尺寸，保证传动过程中链条与轮齿的顺畅咬合，避免跳齿、卡滞问题。模型主体采用辐条式轻量化结构，共设置六根对称分布的支撑辐条，在保证整体结构强度的前提下大幅降低零件自重，适配卡丁车运动对零部件轻量化的需求；中心安装区域设计6个5.25规格的螺栓通孔，采用圆周等距排布，匹配卡丁车传动轮毂的安装孔位，可直接实现定位装配，孔位周边做了加厚凸台处理，分散螺栓紧固时的应力，避免安装位置出现应力开裂。辐条表面预留品牌标识的浮雕结构，建模时通过曲面偏移、凸起命令实现标识与轮体的一体化设计，还原零件的真实外观细节。渲染阶段采用高饱和度蓝色工程塑料材质，调整材质的粗糙度、反光度参数模拟硬质阳极氧化的金属质感，搭配网格地面展示环境，通过三点布光突出轮齿的轮廓细节、辐条的结构层次，清晰呈现零件的整体造型与结构特征。设计过程中重点考量了链轮的动平衡性能，六辐条对称结构让零件整体质量分布均匀，高速转动时可减少偏心振动，适配卡丁车高速行驶的传动工况，轮齿边缘做了微小倒角处理，既去除建模过程中的尖锐棱角，也能在实际使用中减少链条的磨损，延长传动组件的使用寿命，整体模型结构完整，参数精准，可直接用于传动系统装配验证、运动仿真分析以及零部件加工参考。
