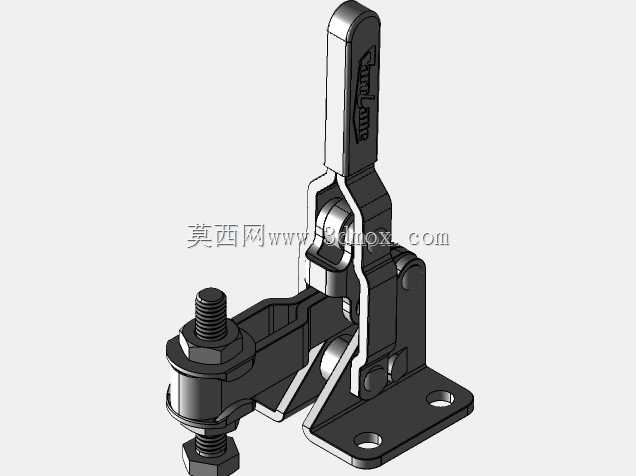

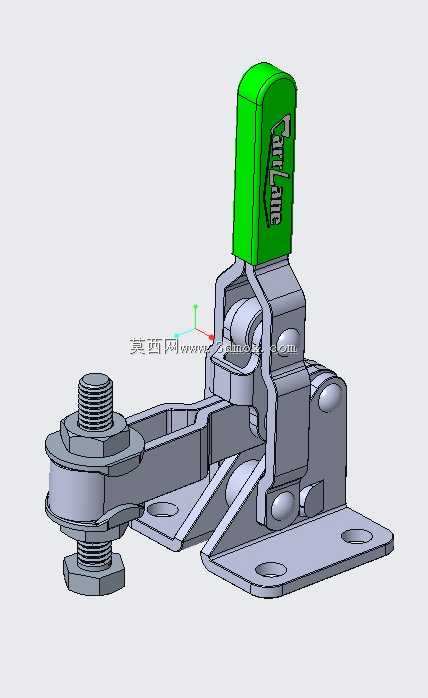

垂直式快速夹钳工装夹具结构设计

这款垂直式快速夹钳是工装治具领域应用极广的压紧类标准件，日常在焊接工装、装配流水线定位工位、木质家具拼合作业台、PCB板测试治具、钣金件折弯定位等场景都能见到它的身影，核心作用是在工序作业过程中对工件施加稳定的垂直压紧力，避免工件受加工外力出现位移、翘曲，保障加工或装配的尺寸精度。从结构设计逻辑来看，它采用了肘节机构的死点锁止原理，当操作手柄扳动到垂直闭合位置时，整套连杆机构会越过力的死点位置，此时即便压紧端受到工件的反向反弹力，机构也不会自行松脱，无需额外施加锁止力就能保持稳定的压紧状态，操作时仅需单手扳动手柄即可完成压紧与释放动作，单工位装夹耗时比传统螺栓压紧方式缩短80%以上，非常适配高频次重复装夹的批量生产工位。夹钳的底座采用带两个安装孔的平板式设计，安装孔间距、底座厚度都适配常规的工装台T型槽、铝型材安装槽尺寸，安装时可通过螺栓直接固定在工装基板上，也可根据工位需求搭配转接块调整安装位置，安装边界兼容性强，无需对现有工装台做大规模改造即可直接替换老旧压紧件。压紧端采用带外螺纹的调节压头结构，压头伸出长度可根据被压紧工件的高度差自由调整，调整到位后通过锁紧螺母固定位置，可适配不同厚度工件的压紧需求，压头端面做了圆角钝化处理，避免压紧时刮伤工件表面，针对软质工件还可自行更换橡胶压头配件。整套夹钳的受力部件均做了加厚处理，连杆铰接位置采用销轴铆接结构，铰接间隙控制在极小范围内，长期反复扳动也不会出现明显的松旷，压紧力输出稳定，不会因为铰接磨损导致压紧力不足。手柄位置套有防滑绝缘护套，操作时握持手感舒适，即便手上沾有少量油污也能稳定施力，不会出现打滑脱手的情况。在做产线工装设计时，这类夹钳通常会成组布置，根据工件的外形轮廓在需要限位的位置设置夹钳点位，搭配定位销、挡块共同完成工件的六点定位，相比气缸压紧结构，它无需接入气源管路，没有管线排布的限制，布置位置更加灵活，也不存在漏气失压导致工件松脱的风险，在无气源的小型加工车间、户外临时作业工位的适配性更强。设计选型时需要根据工件所需的压紧力、压头行程、安装空间来匹配对应规格的夹钳，避免选型压紧力不足导致装夹失效，或是选型过大造成操作力过重、占用空间过多的问题。
