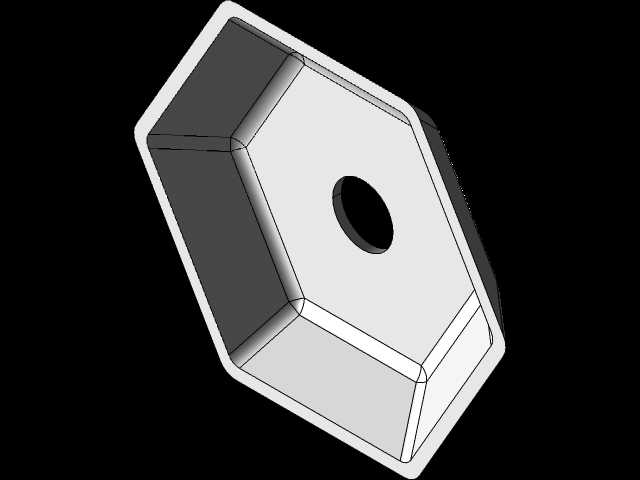

带中心通孔六边形中空盒状结构件

　　这款带中心通孔的六边形中空盒状结构件，在轻工自动化输送线的侧边定位模块、小型电子元器件封装治具的承载基座场景中有着较高的适配性，日常也可作为小型工装夹具的定位衬套外壳使用，能够在有限的安装空间内完成对配套零件的侧向限位与中心定位。从结构设计逻辑来看，整体采用正六边形外轮廓，相比常规方形壳体，六边形的多面平直侧壁能够在多工位拼接安装时实现无间隙贴合，相邻结构件拼接时不需要额外加装定位挡边，依靠侧壁的平面度就能保证相邻组件的同轴度偏差控制在0.1mm以内，适合在环形排布的多工位设备上批量布置。壳体采用中空腔体设计，侧壁厚度均匀过渡，转角位置做了小圆角处理，既避免了注塑或铣削加工时的应力集中问题，也能在腔体内部容纳小型弹簧、

　　顶针这类微型传动零件，不会出现零件卡滞在转角死角的情况。中心位置的通孔为同轴贯穿设计，孔壁与壳体端面保持垂直，可穿过定位销、紧固螺栓或者小型导杆，既可以作为整个结构件的安装固定孔，也能作为活动杆件的导向孔使用，通孔的孔径与腔体内壁保留了足够的避让间隙，不会和腔体内安装的零件产生运动干涉。从安装边界来看，结构件的整体厚度较薄，六个外侧面的平面度公差可控制在IT7级，安装时既可以通过侧壁卡入对应规格的六边形安装槽完成快速嵌装，也可以通过中心孔穿入螺栓完成锁紧固定，两种安装方式都不需要额外加工复杂的配合面，能够降低配套安装座的加工成本。在实际使用中，这类结构件如果采用POM材质加工，可作为电子厂插件线的元件定位座，依靠中空腔体容纳引脚，

　　中心孔穿过定位针完成元件的精准对位；如果采用铝合金材质铣削加工，可作为小型检测设备的传感器安装座，六边形侧壁可贴合安装多个微型光电传感器，中心孔穿过检测探针，实现多方向的位置检测。设计时特意将壳体的开口端边缘做了微小的倒角处理，装配时能够快速导入配套的端盖或者密封垫，不会因为边缘毛刺导致装配卡滞，闭合后腔体内部可形成相对封闭的空间，能够阻挡加工过程中的切屑、粉尘进入腔体内部，保护腔体内安装的精密小零件。
