1马力法兰安装式驱动电动机结构

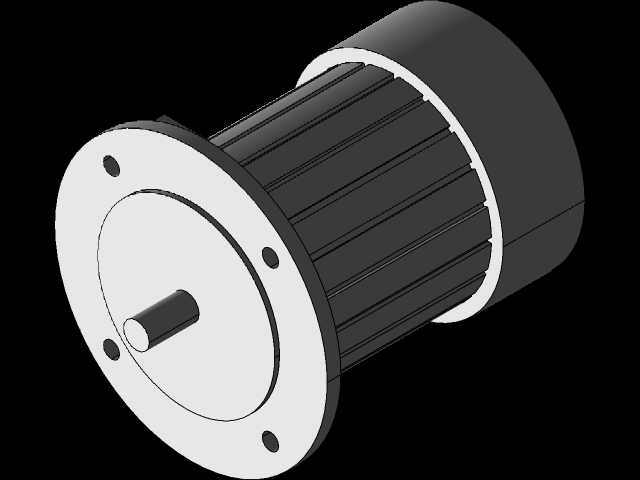

　　这款1马力规格的驱动电动机，常作为小型输送线、台式加工设备、轻型自动化专机的核心动力源，在轻工生产、小型工装配套、实验室设备集成场景中应用广泛，适配需要稳定低功率动力输出、安装空间紧凑的设备布局需求。从结构设计来看，该电机采用B5法兰安装形式，前端法兰盘均匀布置4个安装通孔，安装时可直接通过螺栓将电机贴合固定在设备的安装立板或减速机输入端法兰面上，无需额外加装电机安装座，能有效缩减动力单元的轴向占用空间，适配设备紧凑化的设计趋势。输出轴采用单键槽圆柱轴结构，轴伸长度与直径匹配常规小型联轴器、同步带轮的安装尺寸，可直接对接负载端传动件，减少过渡连接结构带来的传动间隙与装配误差。电机外壳采用轴向散热筋结构，

　　沿机筒圆周方向均匀分布的凸起筋条，能在电机运行时增大壳体与空气的接触面积，配合电机内部转子转动带动的空气流动，可将绕组产生的热量快速导出，保障电机在额定负载下连续运行时的温升处于合理区间，避免因过热导致的绝缘老化、输出扭矩衰减问题。前端盖与机筒采用止口定位配合，装配时可保证端盖与机筒的同轴度，进而支撑输出轴的轴承保持精准的旋转中心，降低轴系运行时的径向跳动，减少轴承的偏磨损耗，延长电机的维护周期。在安装边界设计上，法兰盘的定位止口尺寸符合通用小功率电机的安装互换标准，设备设计选型时，若原有动力单元功率匹配，可直接替换同安装尺寸的电机，无需重新加工设备的安装接口，降低设备改造成本。机筒尾部的端盖结构预留了接线盒安装位置，

　　布线时可从设备侧方或后方引入电源线，避免与前端输出侧的传动部件产生干涉。从建模细节来看，该模型完整还原了电机的外部装配特征，法兰安装孔的位置度、轴伸的配合尺寸、散热筋的排布比例均按照实际产品的工程尺寸构建，结构设计人员在做设备整体布局时，可直接调用该模型进行装配干涉检查，验证电机与周边防护罩、传动件、安装架的空间间隙，提前规避装配时出现的空间冲突问题，减少实际加工装配阶段的整改工作量。对于做小型设备开发的工程师而言，这类标准化动力部件的精准三维模型，能有效缩短方案设计阶段的建模时间，将更多精力放在负载匹配与传动链路的优化上，同时可基于该模型的安装尺寸，快速配套设计对应的电机安装支架、传动防护结构，提升整体设计效率。
