手动式弹壳修整工装结构设计

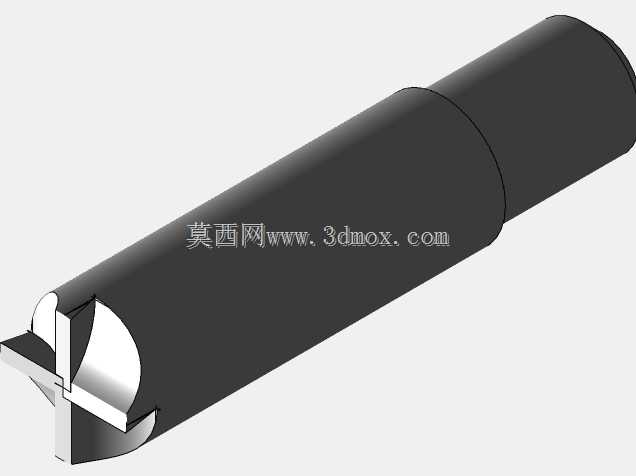

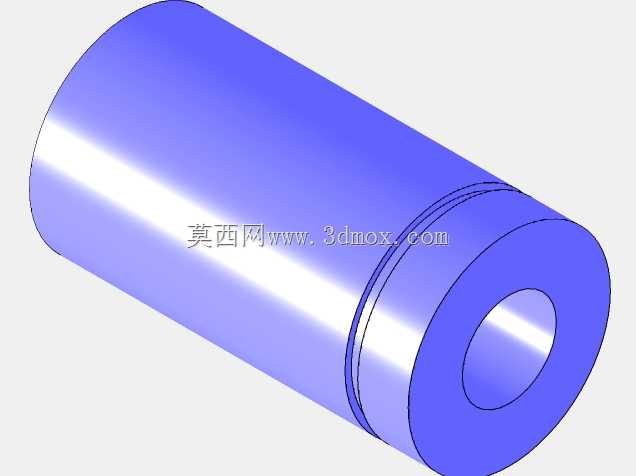

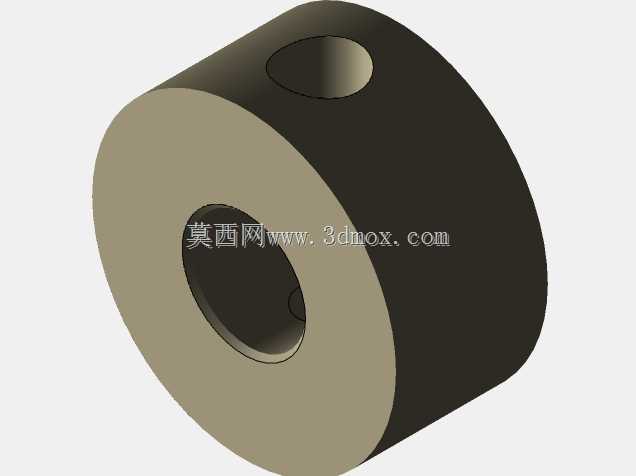

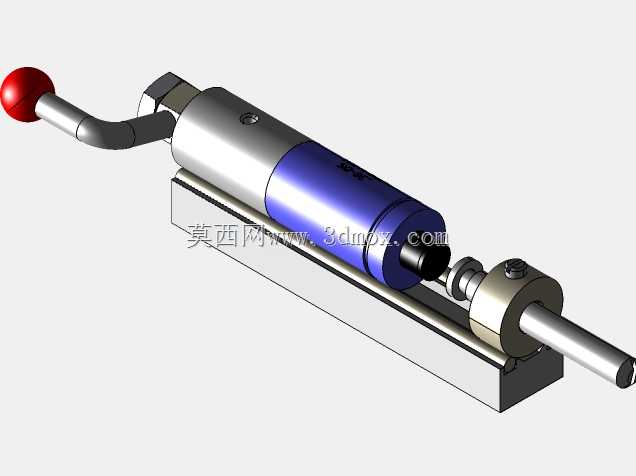

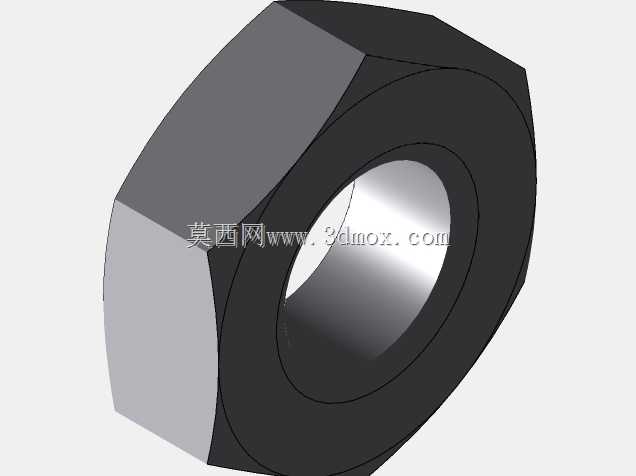

这款手动操作的弹壳修整工具，主要面向轻武器弹药复装环节的弹壳修整工序，在民用射击运动复装、小型弹药维保场景中应用较多，能够完成射击后弹壳口部的修形、尺寸校准工作，解决弹壳发射后产生的口部变形、尺寸超差问题，保障复装弹药的装配精度与击发可靠性。从结构设计来看，整体采用手持操作的布局形式，握持端设置球形操作手柄，表面做防滑适配处理，操作人员单手握持即可完成进给、施压动作，手柄通过弯臂与主体套筒连接，弯臂的弧度经过人机工程校核，操作时手腕无需过度弯折，长时间重复作业也不易产生疲劳。主体套筒作为核心承载结构，内部设置弹壳定位腔，可适配对应口径的弹壳装夹，定位腔的内壁公差控制在0.02mm以内，能够保证弹壳装入后同轴度符合修整要求，避免修整过程中出现偏斜导致弹壳报废。前端设置螺纹调节进给机构，通过带滚花的调节螺母控制修整组件的进给行程，操作人员可根据弹壳的变形量灵活调整进给量，每次进给量可控制在0.05mm量级，防止单次进给量过大造成弹壳壁过度切削。修整组件采用模块化设计，可根据不同弹壳口径更换对应的修整刀头，无需整体拆解设备即可完成配件更换，适配多口径弹壳的修整需求。安装边界方面，整体结构长度控制在200mm区间，最大外径不超过30mm，无需额外固定工作台，手持即可完成全部操作，便携性较强，适合户外射击场、小型复装工作室等无固定加工工位的场景使用。底部设置的定位导轨结构，可在修整过程中为弹壳提供轴向支撑，避免弹壳受切削力产生径向位移，保证修整后弹壳的圆柱度、口部平面度符合复装公差要求。设计过程中充分考虑了手动操作的受力特性，所有受力传递路径均做了圆角过渡处理，避免应力集中导致结构变形，金属部件表面做防锈处理，适应不同湿度的作业环境，长期使用也不会出现锈蚀卡滞的问题。
