异径PPR三通给排水管路接头结构

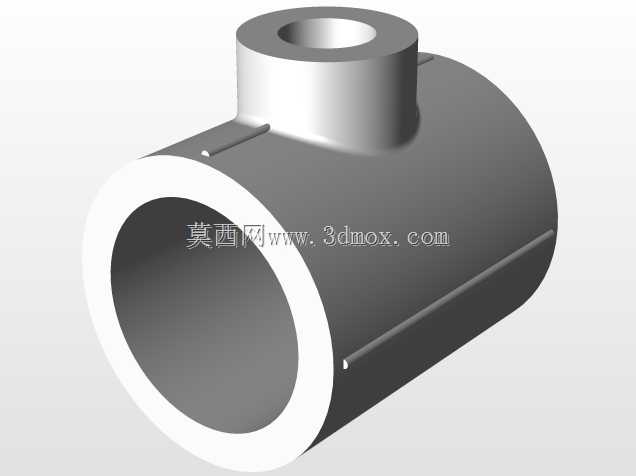

在民用建筑冷热水输送、家装给排水改造、小型工业流体输送管路的布设场景里，异径三通是实现管路分支变径的核心连接件，这款聚丙烯材质的异径三通，针对主管路DN50、分支管路DN20的变径分流需求设计，可直接在同径直管段上引出小口径支路，无需额外搭配变径接头与直通件，能有效减少管路连接节点，降低渗漏风险。从结构设计来看，主体采用等径圆筒主管加垂直正交异径支管的结构，主管两端为标准热熔承插接口，支管端部同样为承插结构，接口尺寸严格匹配对应规格PPR管材的外径公差，承插深度符合管路连接的强度要求，安装时通过热熔工艺使管材与接头接触面熔为一体，连接部位的耐压强度与管材本体保持一致。主体外壁设置有沿轴向分布的加强筋条，筋条高度与宽度经过受力校核，既可以提升管件整体的抗外压载荷能力，避免施工过程中受挤压出现形变，也能在热熔安装时作为定位参照，保证管材插入承口的深度一致，避免插入不到位引发的连接强度不足问题。支管与主管的相贯线位置做了圆弧过渡处理，没有尖锐的应力集中角，内部流道在相贯位置做了顺滑导流处理，可减少流体流经分支位置的局部阻力，降低管路输送过程中的压损，同时避免流体长期冲刷相贯位置造成的局部磨损，提升管件的长期使用寿命。安装边界方面，主管轴向总长度适配常规管路布设的间距要求，支管轴向高度预留了足够的热熔操作空间，安装时无需对周边管材做额外裁切调整，可直接适配现有DN50主管路的分支改造场景，无论是家装冷热水路的支路引出，还是小型化工流体输送管路的分支布设，都能满足使用要求。材质选用耐温型聚丙烯原料，可耐受常规民用热水的输送温度，抗腐蚀性能优异，不会出现金属管件长期使用的锈蚀、结垢问题，内壁光滑度高，流体输送过程中阻力小，不易滋生水垢，适配民用饮用水输送的卫生要求。建模过程中严格遵循管路配件的尺寸公差规范，承口的内径尺寸、承插深度、相贯位置的壁厚都经过参数化校核，保证模型可直接用于管路装配干涉检查、管路系统BIM建模、施工前的配件排布模拟，也可作为同类异径三通产品结构优化的参考基础，帮助设计人员快速完成管路系统的方案搭建，减少前期建模的重复工作量。
