腋拐挂载置物附件结构优化设计方案

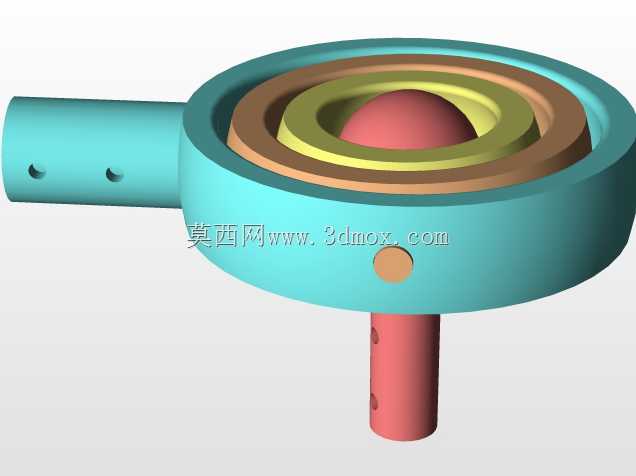

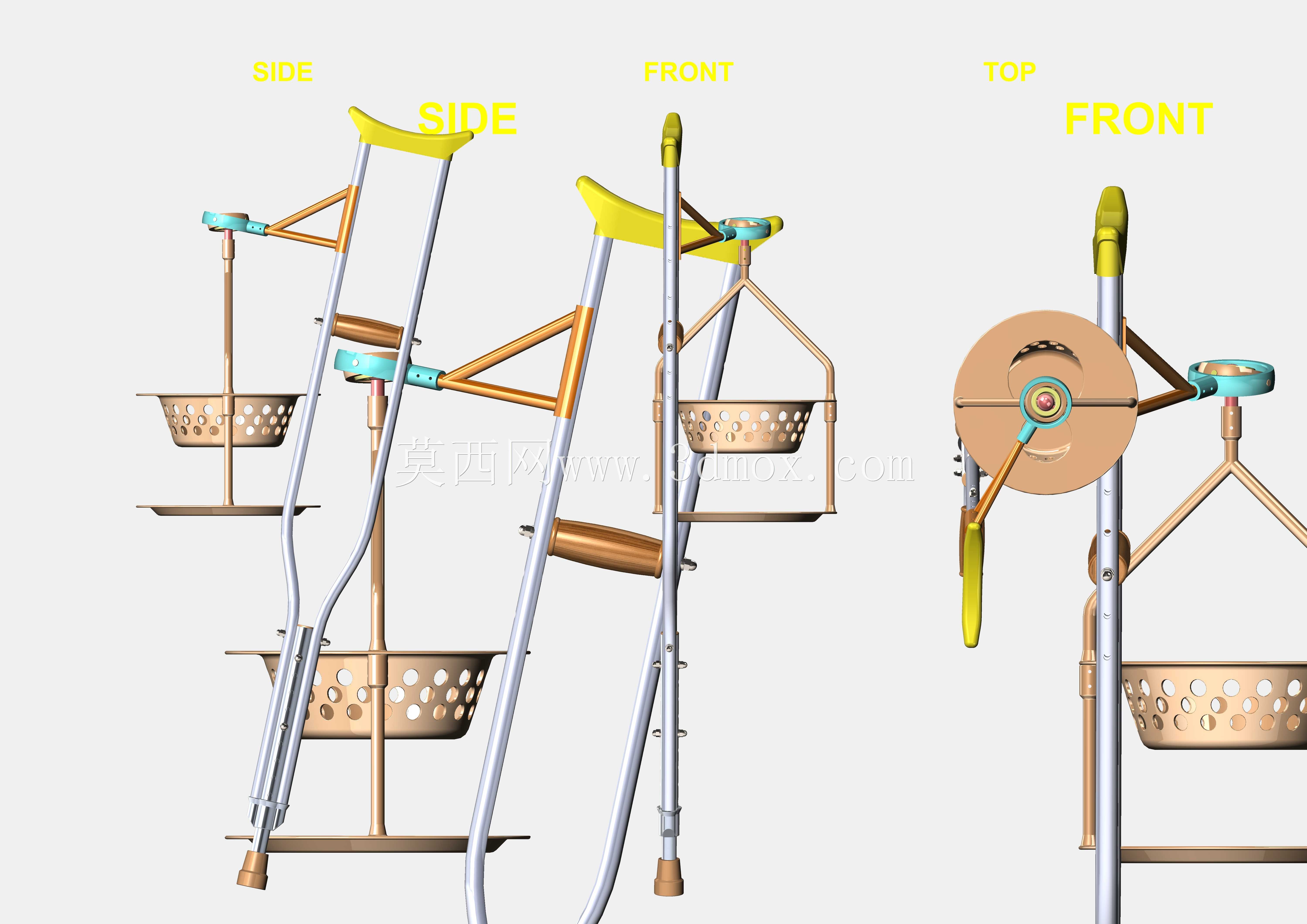

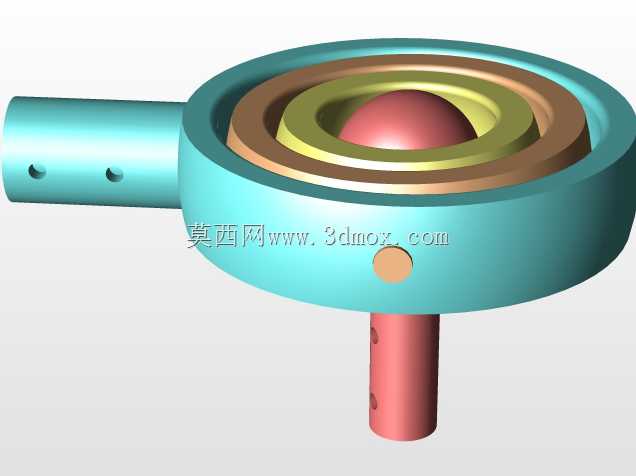

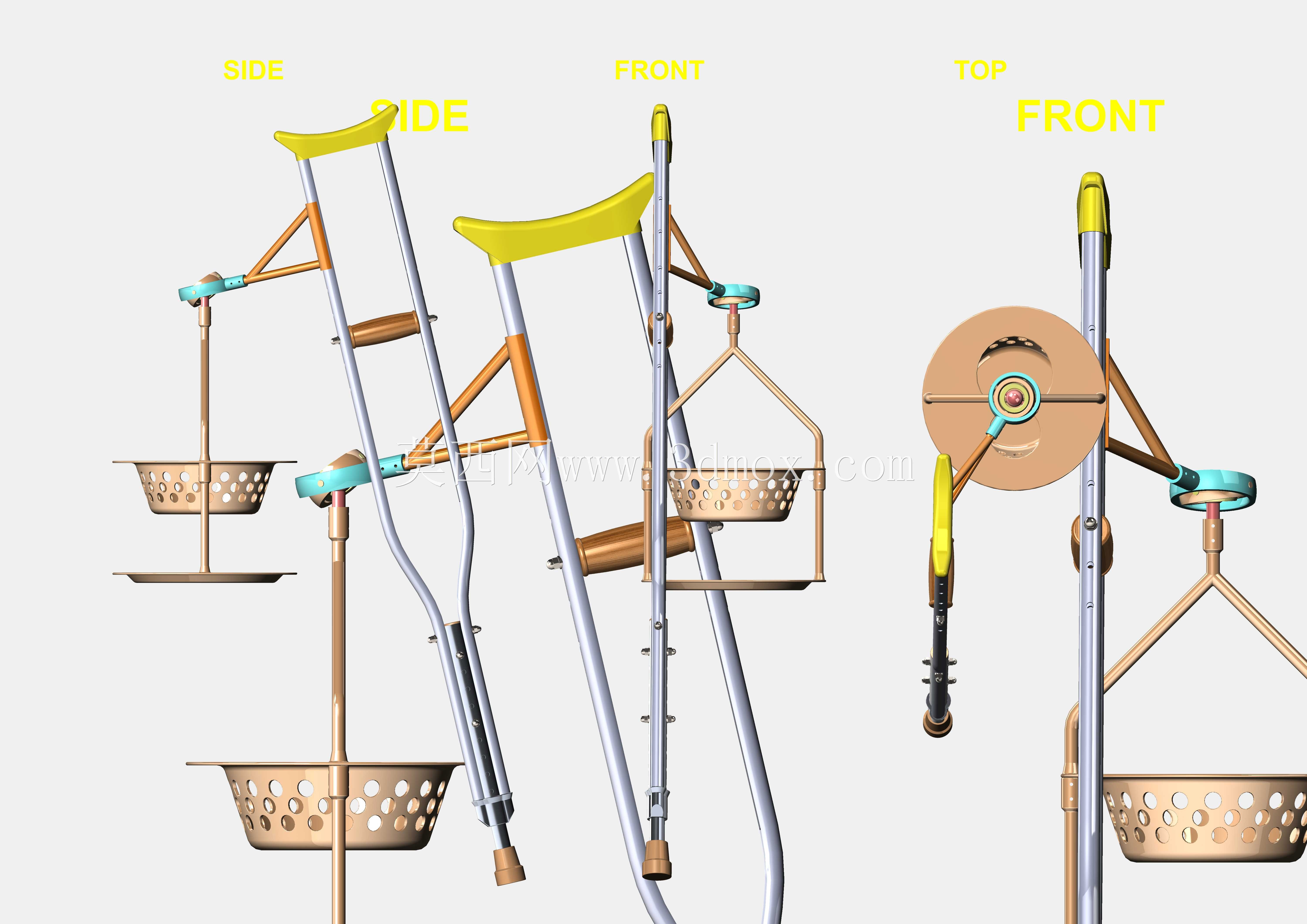

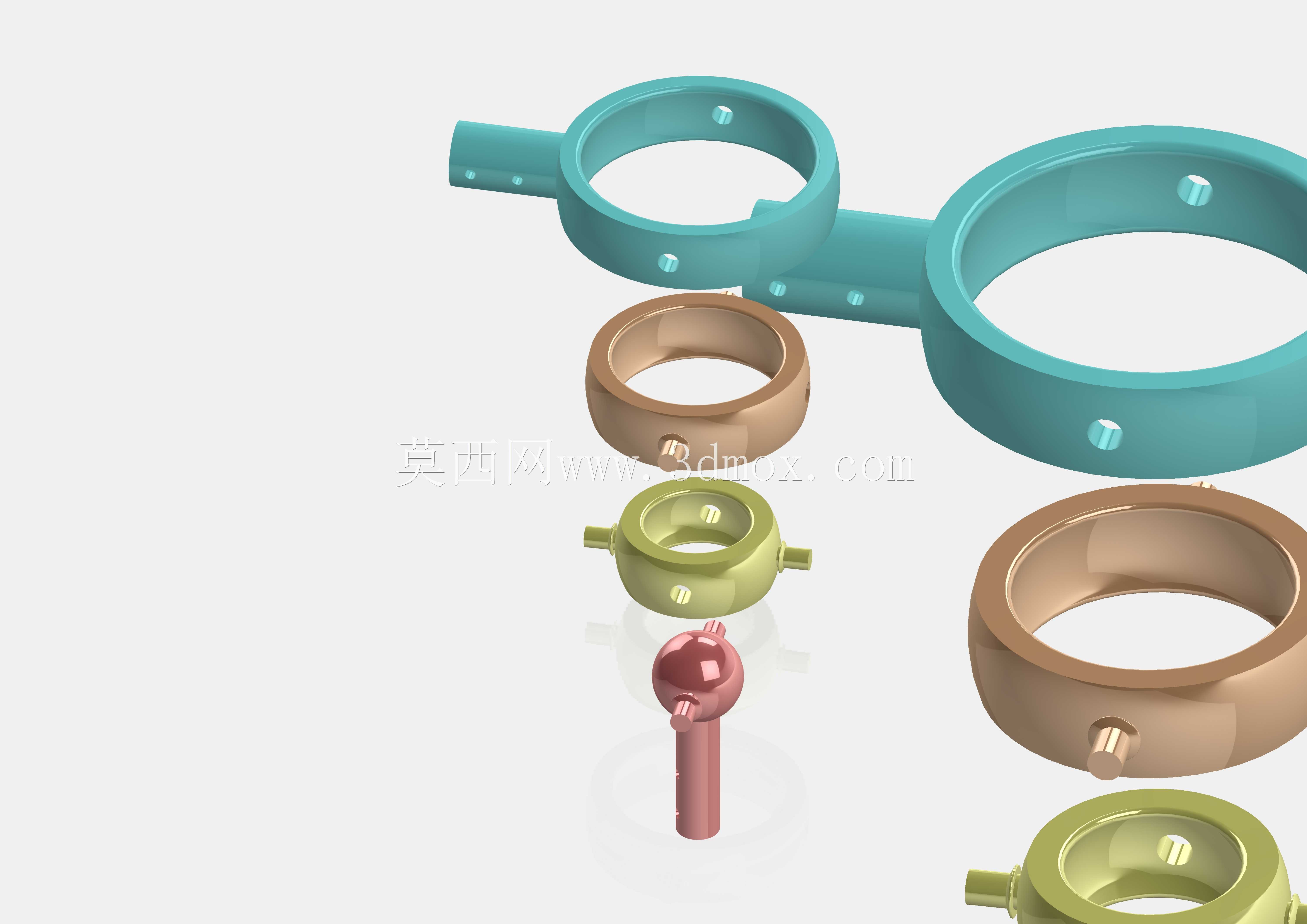

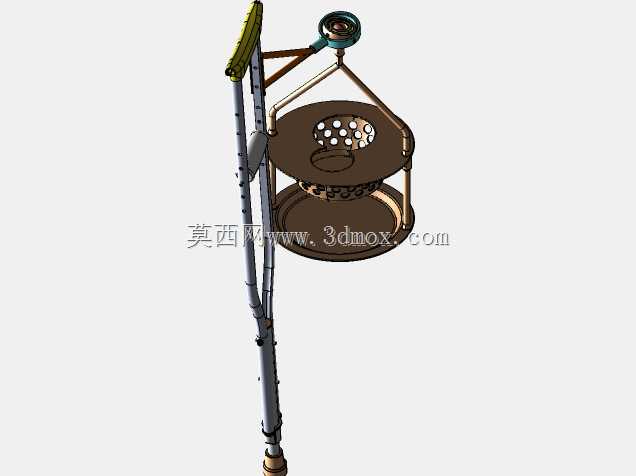

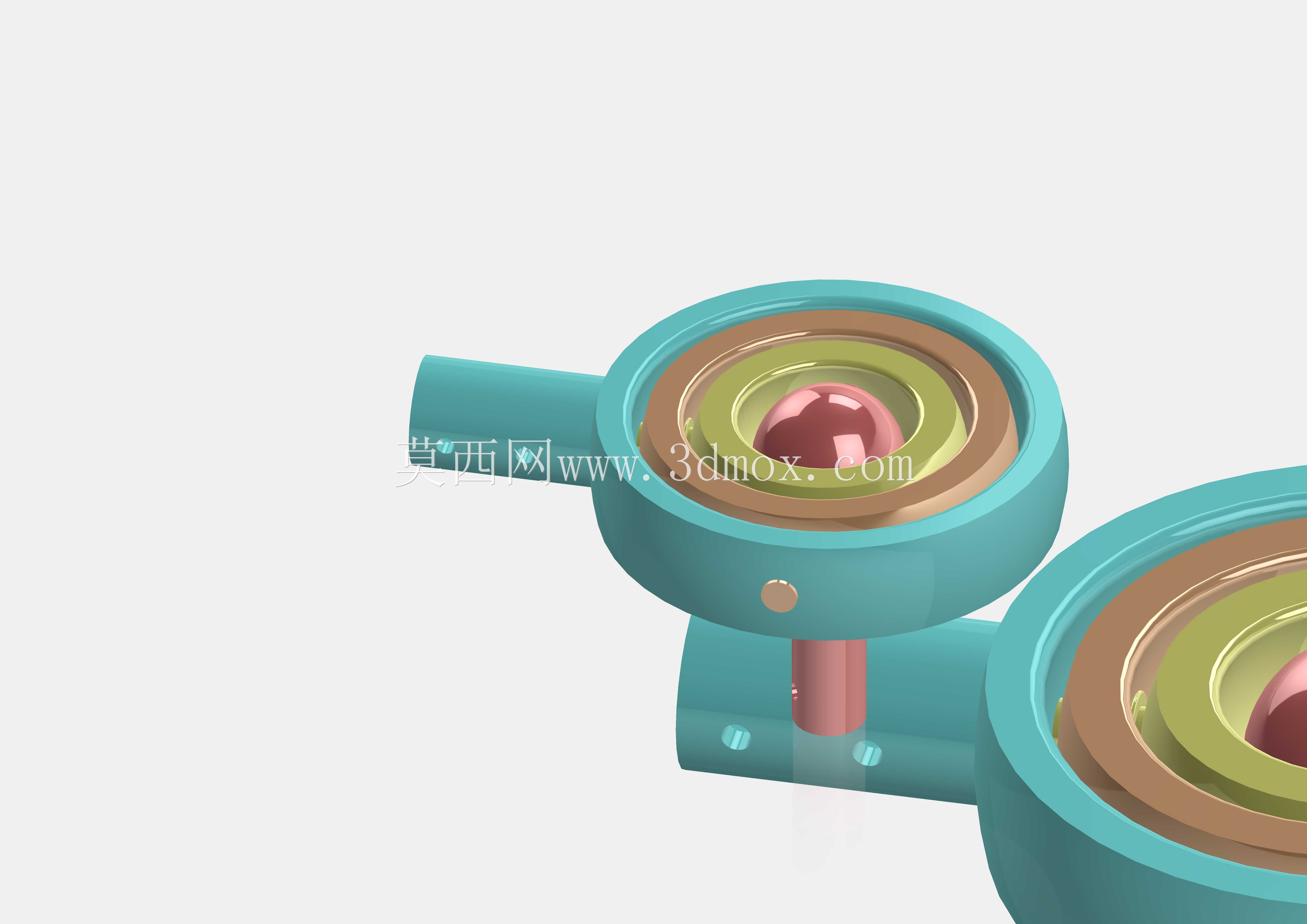

日常下肢行动障碍人群使用腋拐出行时，随身小物件的携带一直是未被充分解决的痛点，常规腋拐仅能满足支撑行走的基础功能，使用者携带水杯、药品、手机等物品时只能额外挎包，既增加上肢负担，也容易在拄拐行进过程中出现挎包滑落、物品磕碰的问题，这款腋拐挂载置物附件正是针对这一实际场景开发的配套结构。整套附件采用卡扣式快装结构设计，无需对现有常规腋拐的杆身做打孔、焊接等破坏性改造，适配市面上绝大多数管径在22mm-28mm区间的金属腋拐，安装时仅需将抱箍结构对准腋拐中下部的闲置杆段，拧紧侧边的手拧螺钉即可完成固定，安装位置避开腋拐的高度调节锁扣、防滑脚垫等原有功能部件，不会干扰腋拐本身的高度调整、支撑防滑等核心功能。置物部分采用带镂空沥水孔的篮式结构，篮体深度控制在80mm，既可以容纳常规直径的水杯、折叠雨伞、小型药盒等物品，镂空结构也能避免雨天伞面滴水积存、水杯撒漏后液体残留，篮体边缘做了10mm高度的翻边处理，行进过程中物品不会因为路面颠簸从篮体滑出。设计过程中针对挂载后的重心偏移问题做了多轮调整，最初的方案将置物篮固定在拐身外侧，实际测试中发现挂载重物后会导致拐身向外侧偏转，增加使用者手腕的控制力度，后续迭代中将挂载点向拐身内侧偏移35mm，让挂载物品的重心尽可能贴近拐身中心轴线，同时在挂载支架的旋转关节处增加了阻尼定位结构，也就是设计说明中提到的陀螺仪结构优化部分，调整了旋转关节的覆盖角，让置物篮在使用者拄拐行进、拐身随步态前后摆动的过程中，始终保持垂直向下的状态，不会随拐身倾斜导致物品洒落。整套附件的所有棱角都做了R3以上的圆角处理，避免使用过程中剐蹭衣物或者磕碰使用者腿部，支架主体采用轻量化的硬质铝合金材质，整体自重控制在320g以内，不会给使用者增加过多的额外负重，静态挂载承重可达3kg，完全满足日常出行的小件物品携带需求。旋转关节的阻尼力矩经过反复调校，既可以在拐身摆动时自动保持篮体水平，也能在需要收纳时手动将置物篮向上翻转贴靠拐身，方便拐杖靠墙放置或者收纳进狭小空间。
