车床软颚镗孔用三爪自定心夹具结构

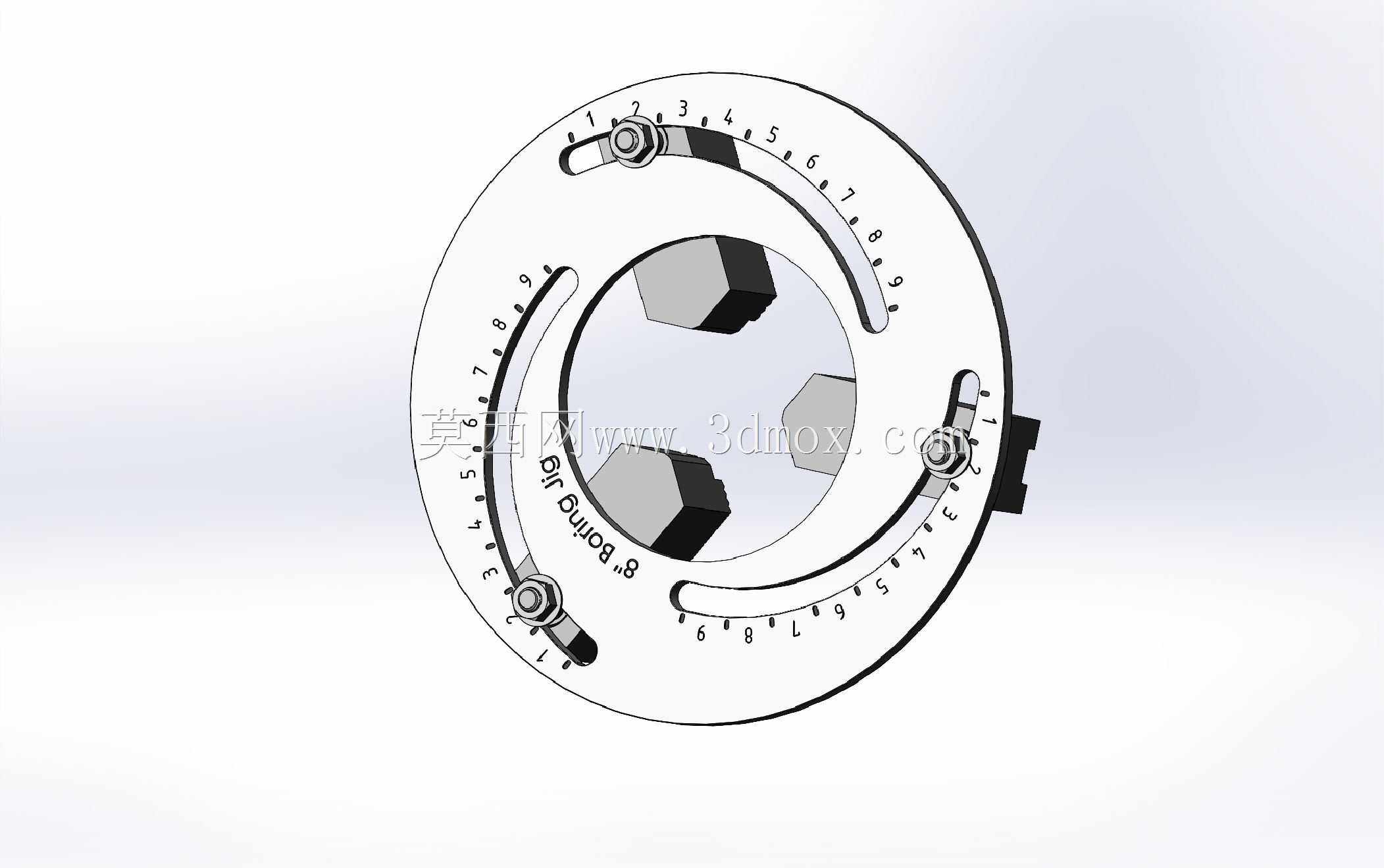

在车床批量加工同轴度要求较高的轴类、套类零件时，常遇到三爪卡盘硬爪夹持面磨损、不同批次零件装夹定位偏差超差的问题，这款软颚镗夹具正是针对该类工况设计的配套工装。日常生产中，车床卡盘使用一段时间后，卡爪夹持圆弧会出现磨损、喇叭口、不同心等问题，直接夹持工件会导致零件同轴度、圆度超差，而传统修爪方式需要手动打磨或单刀镗削，修出的爪面同轴度难以保证，尤其是装夹薄壁零件时，硬爪夹持还容易造成工件变形。这款夹具的核心功能，就是在不拆卸车床卡盘的前提下，直接安装在卡盘端面，引导镗刀对软爪夹持面进行精准镗削，让修磨后的软爪夹持圆弧与车床主轴回转中心完全重合。从结构设计来看，该夹具采用环形基体结构，三个可调节的锁紧滑块沿环形基体的螺旋槽分布，对应卡盘三爪的安装位置，滑块上的刻度标识可对应不同直径的软爪镗削需求，调整时松开锁紧螺钉，滑动滑块至对应刻度位置后锁紧，即可将夹具固定在卡盘端面上，基体的内孔作为镗刀杆的导向基准，保证镗削过程中刀杆的回转中心与主轴中心完全一致。设计时充分考虑了安装边界，环形基体的外径适配常规8英寸三爪自定心卡盘的安装尺寸，基体厚度控制在20mm以内，安装后不会与车床刀架、尾座产生运动干涉，三个锁紧滑块的调节范围覆盖直径50mm至200mm的软爪镗削需求，可满足大部分中小型车床的软爪修磨作业。实际使用时，先将待修磨的软爪安装在卡盘上，根据待加工零件的夹持直径调整卡爪位置，再将该夹具套装在卡盘外侧，调整三个滑块位置使其分别卡紧在三个卡爪的外侧端面，拧紧锁紧螺钉固定夹具，之后将镗刀杆通过车床尾座或刀架装夹，穿过夹具的导向内孔，启动车床低速运转，进给镗刀即可一次性镗出三个软爪的夹持圆弧，修出的软爪夹持面同轴度可控制在0.02mm以内，完全满足精密零件的装夹需求。这种修爪方式相比传统手工修磨，效率提升4倍以上，且修爪精度不受操作人员技能水平影响，批量加工时可保证每批次零件的装夹定位精度一致，减少零件装夹找正时间，同时软爪夹持面与工件外径完全贴合，夹持受力均匀，可有效降低薄壁零件装夹变形的概率，在五金加工、汽配零件加工、液压元件加工等车床作业场景中都有很高的实用价值。夹具的环形基体采用45号钢调质处理，表面发黑防锈，锁紧滑块采用淬火处理提高耐磨性，长期使用也不会出现定位磨损偏差，导向内孔经过精磨处理，表面粗糙度达到Ra1.6，可保证镗刀杆进给时的导向精度，避免镗削过程中出现让刀、振纹等问题。
