车床用立式定位刀架结构设计

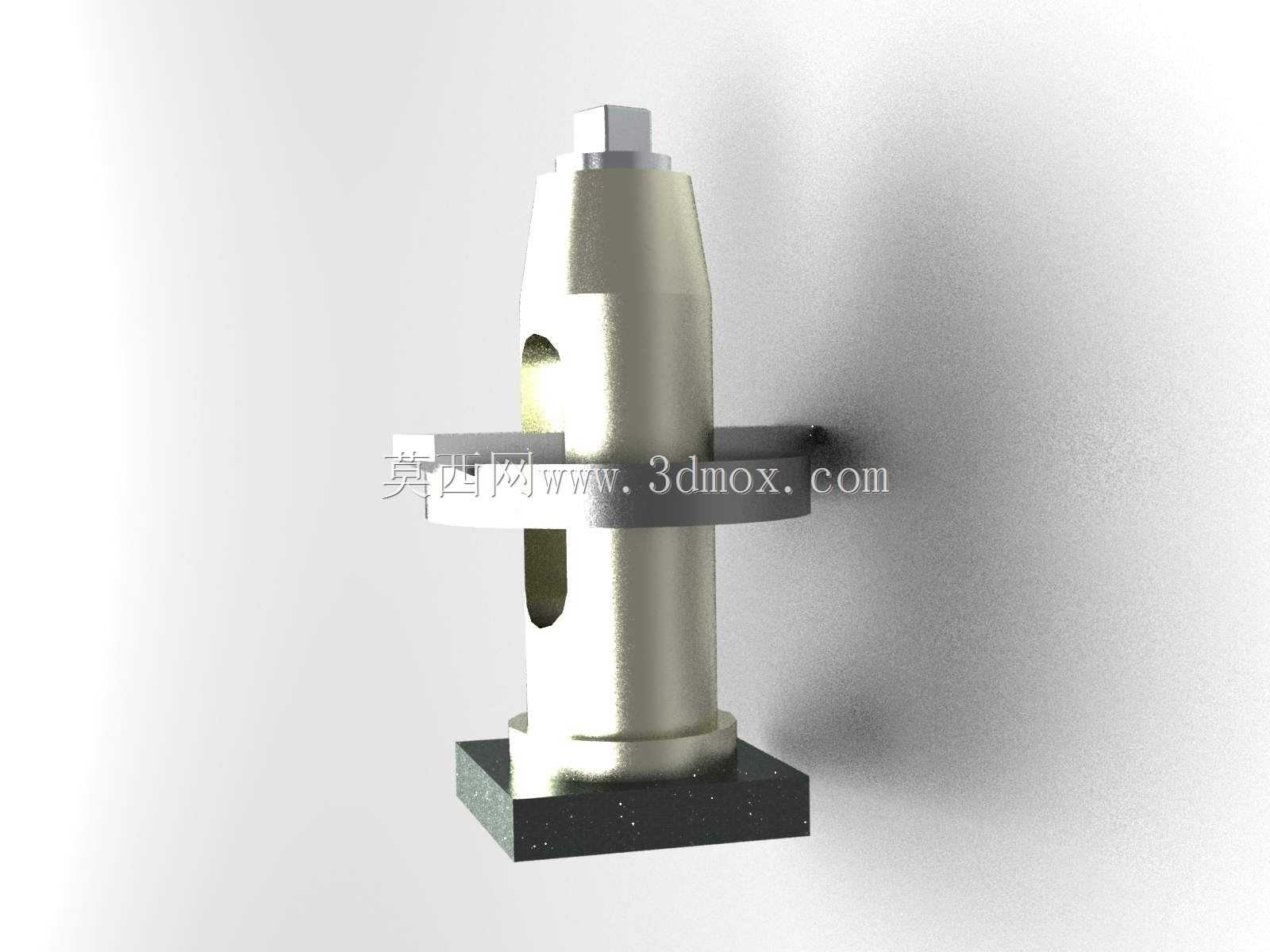

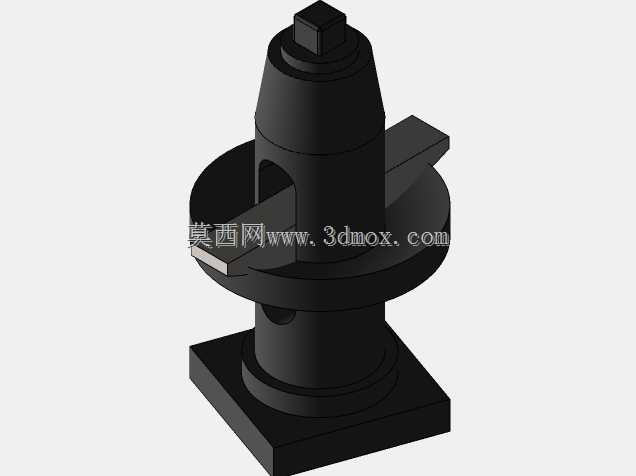

这款刀架是普通卧式车床配套的核心刀具装夹部件，日常在轴类、盘类零件的外圆车削、端面切削、切槽、内孔加工工序中承担刀具定位与夹持作用，区别于转塔式多工位刀架，该结构属于单工位快换式刀座，适配中小规格普通车床的方刀台安装位，主要面向小批量多品种的机加工场景，换刀时无需重新大范围校准刀尖高度，能有效缩短单件加工的辅助准备时间。从结构设计逻辑来看，整体采用同轴回转体布局，底部方形安装基座直接贴合车床中拖板上方的刀台安装面，基座上预留的螺栓过孔位置匹配常规车床刀台的T型槽间距，安装时通过压紧螺栓实现基座与刀台的刚性连接，基座上方的柱体为刀杆夹持主体，中部的环形凸台一方面作为安装定位的轴向基准面，贴合刀台上端面后可保证刀架整体的垂直度，另一方面可承受切削过程中产生的径向切削力，避免刀杆受力后出现偏摆。柱体上开设的径向通孔用于穿装锁紧销，装入车刀刀杆后，通过顶部的锁紧机构下压，配合径向销的限位作用，可将刀杆牢牢固定在夹持孔内，锁紧机构采用锥面配合结构，锁紧时能自动补偿刀杆与夹持孔之间的微小间隙，保证切削过程中刀具无窜动。设计过程中重点考量了切削受力的传递路径，切削时刀具承受的主切削力、进给力、背向力会通过刀杆传递到夹持柱体，再通过中部环形凸台和底部基座分散传递到车床刀台，因此柱体与基座的连接位置做了圆弧过渡处理，避免应力集中导致的部件断裂，同时整体选用中碳钢材质做调质处理，兼顾刚性与韧性，可承受常规碳钢、合金钢零件切削时的切削载荷。外形尺寸方面，底部安装基座的边长适配C6132、C6140等常见普通车床的刀台安装尺寸，整体高度控制在常规车床的中心高适配范围内，安装后刀尖高度可直接匹配车床主轴中心高，无需额外加装垫片调整，夹持孔内径适配常用的20mm、25mm方柄车刀，也可通过配套轴套适配更小规格的刀杆，满足不同加工工序的刀具装夹需求。实际使用中，该刀架的夹持稳定性优于传统的多螺栓压紧式方刀台，尤其是在进行大切深的粗加工工序时，锥面锁紧结构可提供足够的锁紧力，避免打刀现象，同时立式的结构布局可减少切屑在刀架位置的堆积，切削液可顺着柱体表面流回机床接屑盘，不会在夹持缝隙中残留切屑导致的刀杆定位偏差。
