3D打印环形限位铰链结构设计

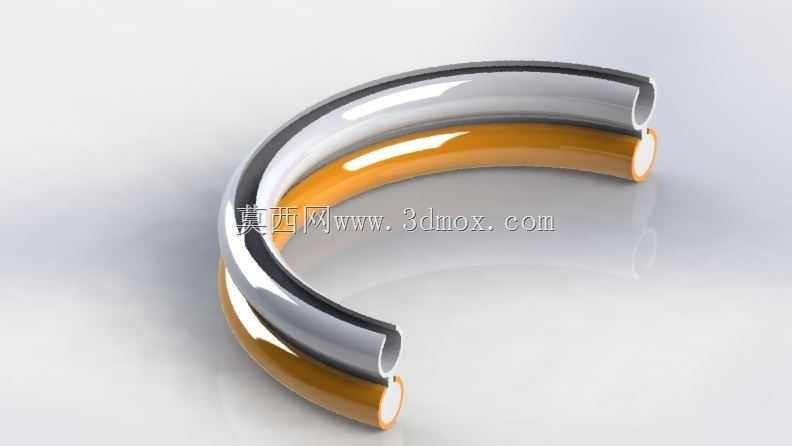

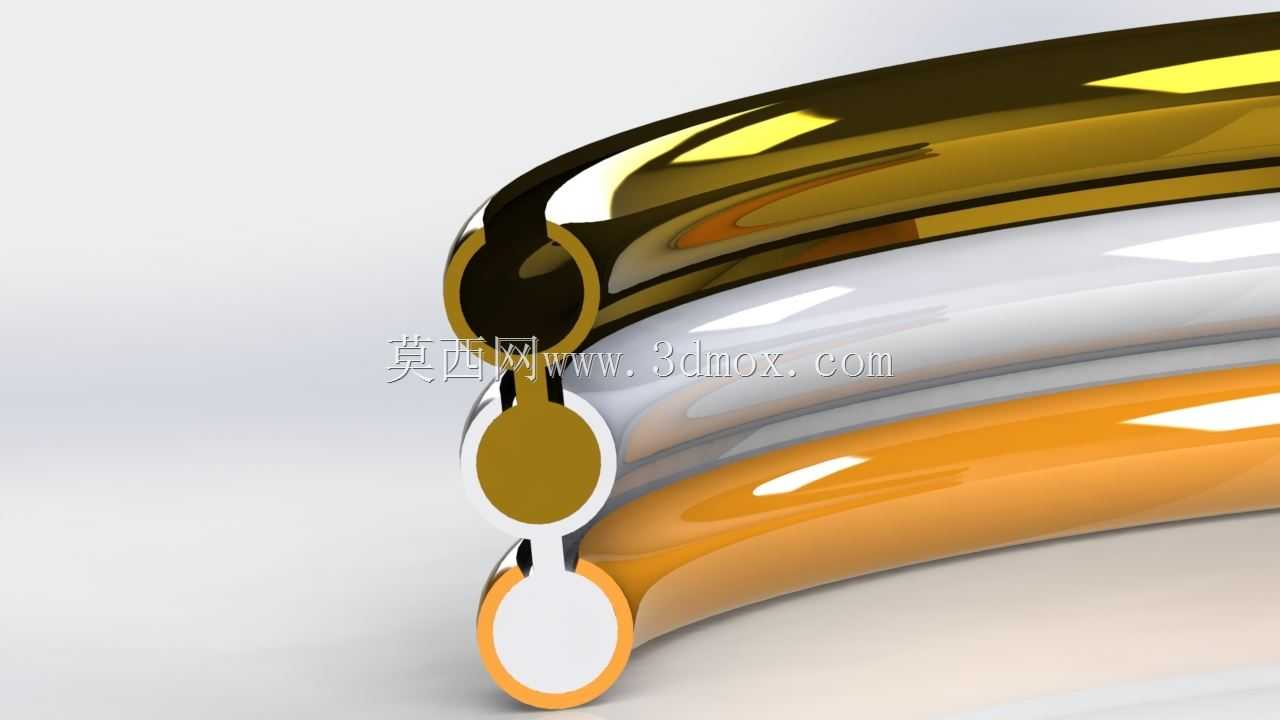

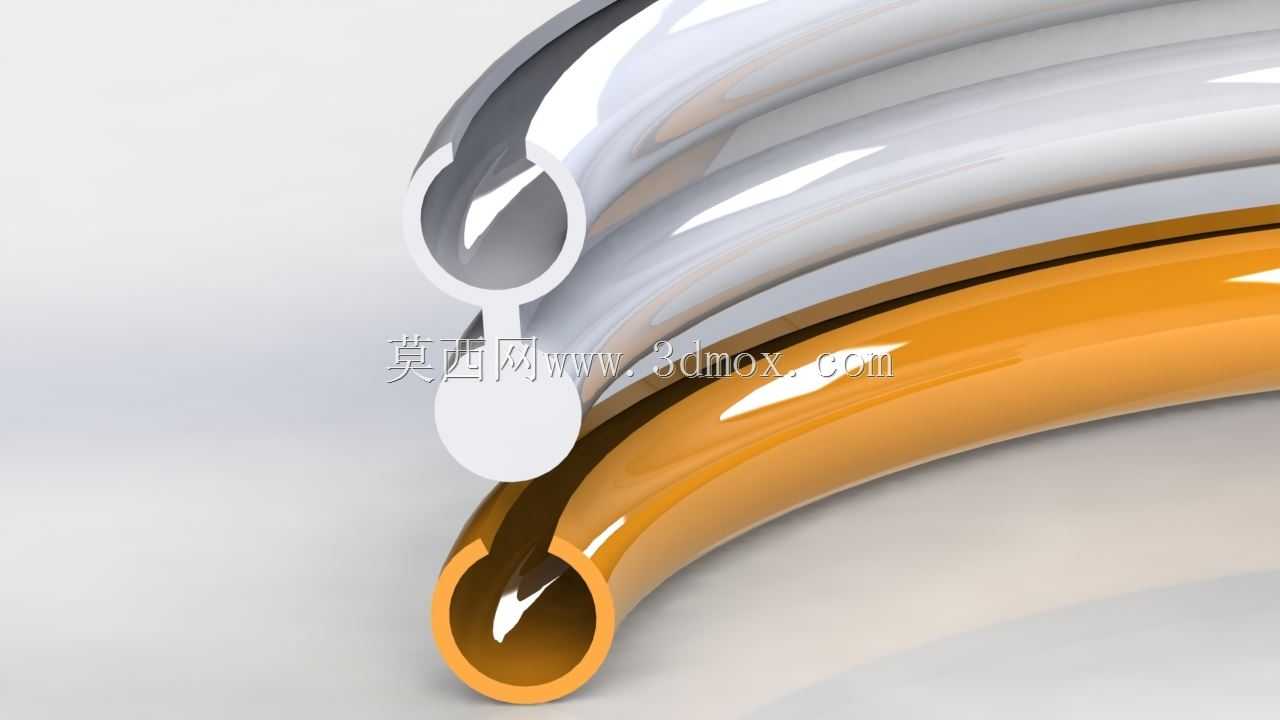

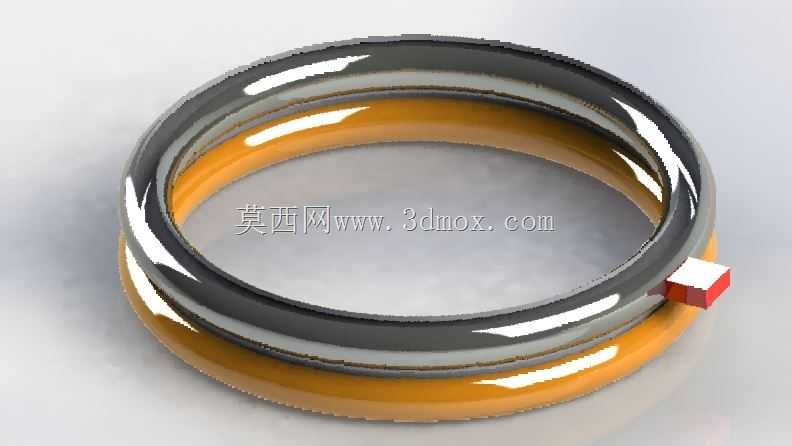

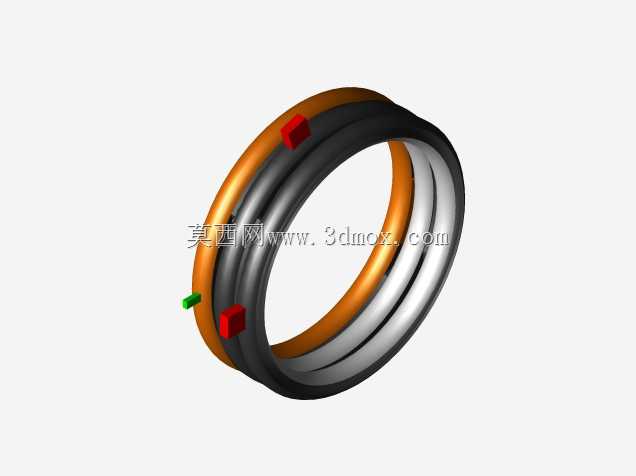

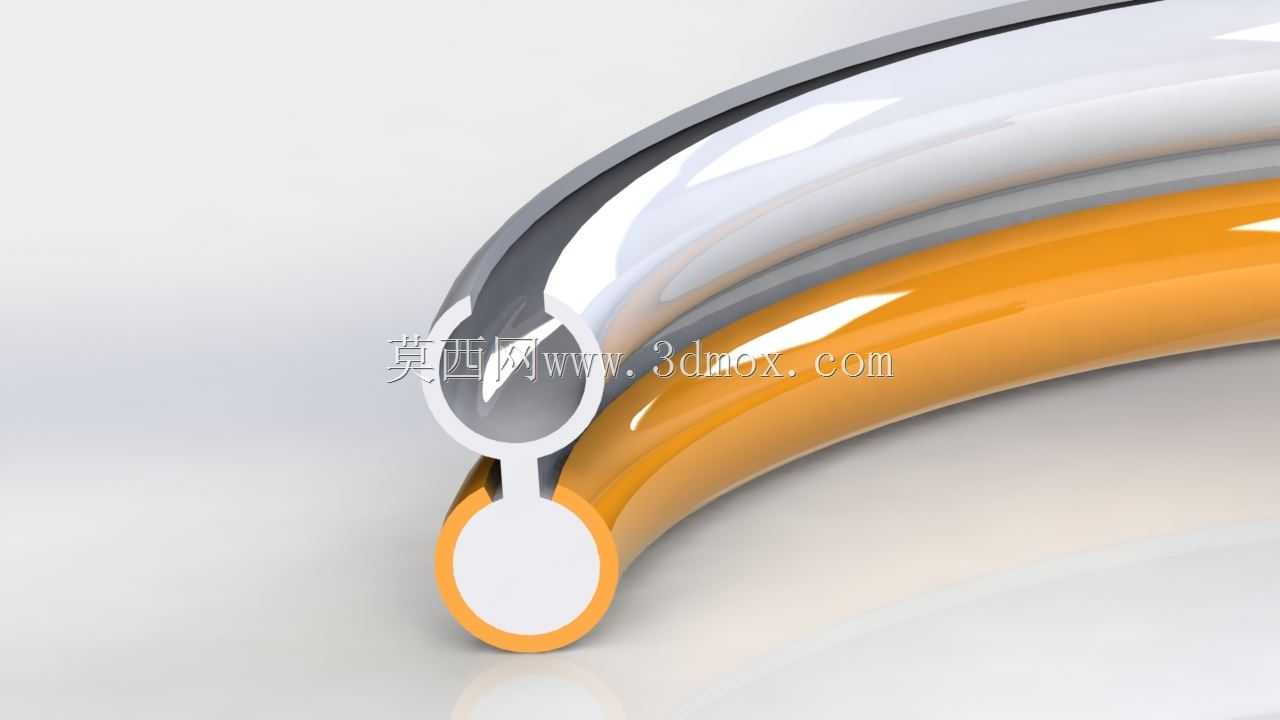

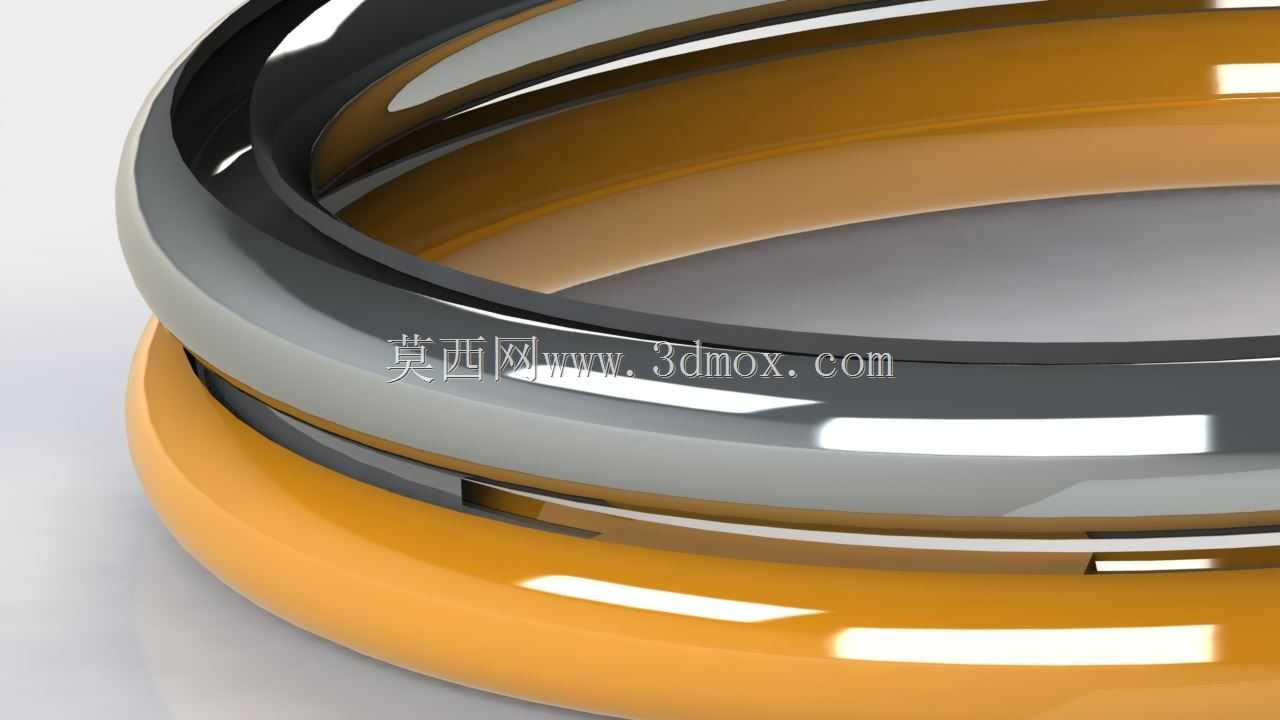

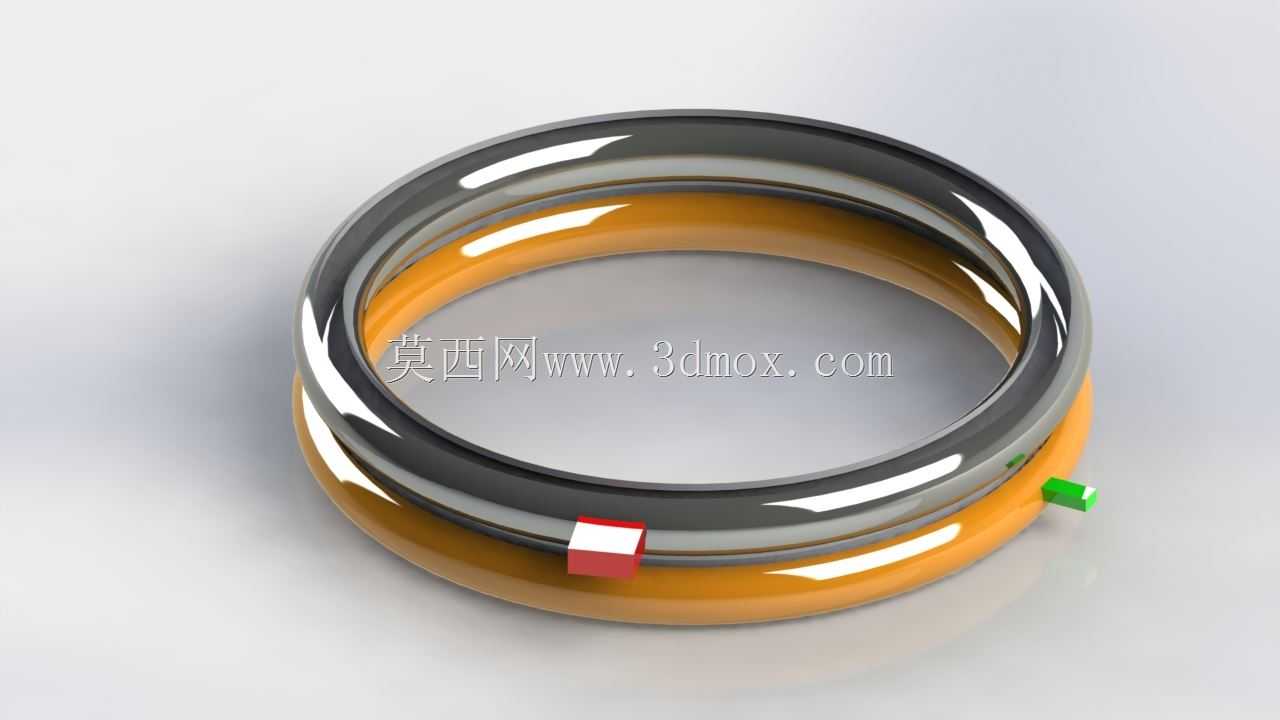

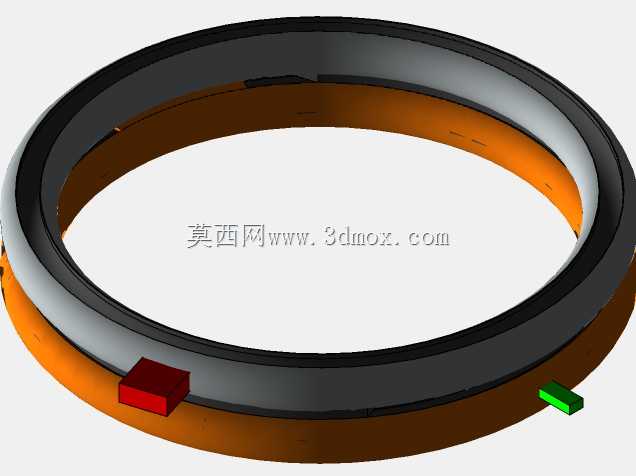

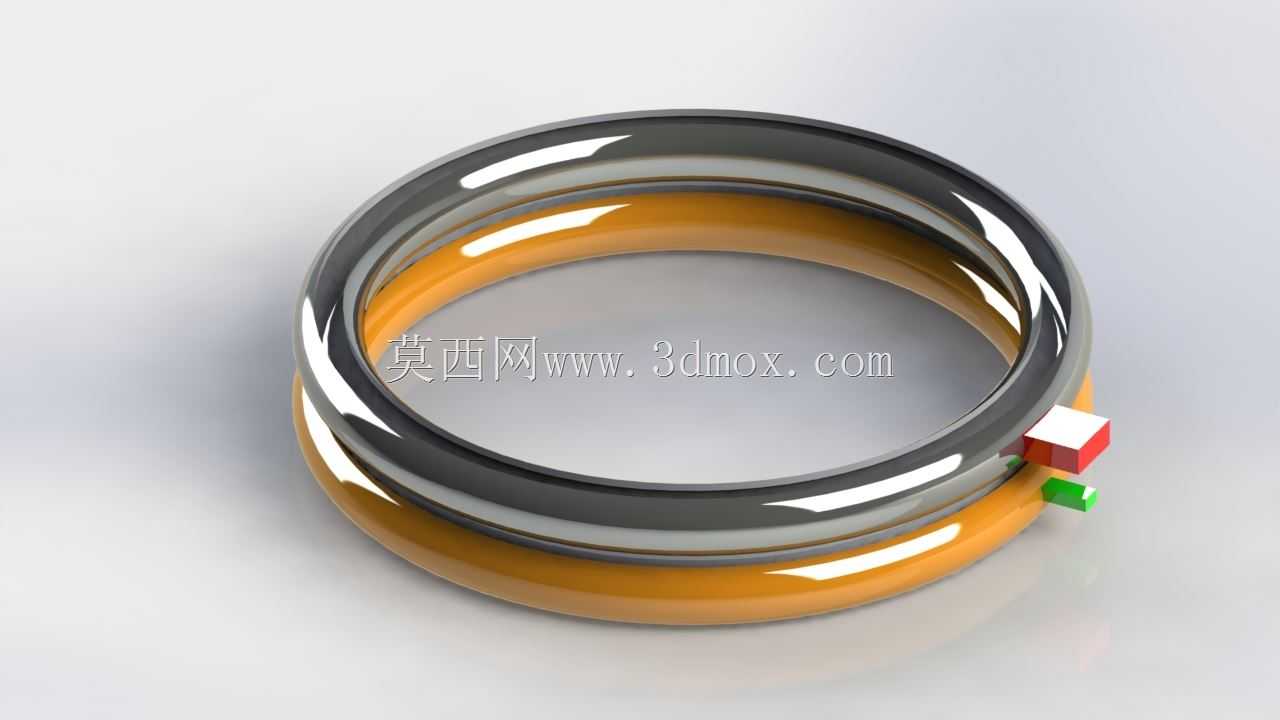

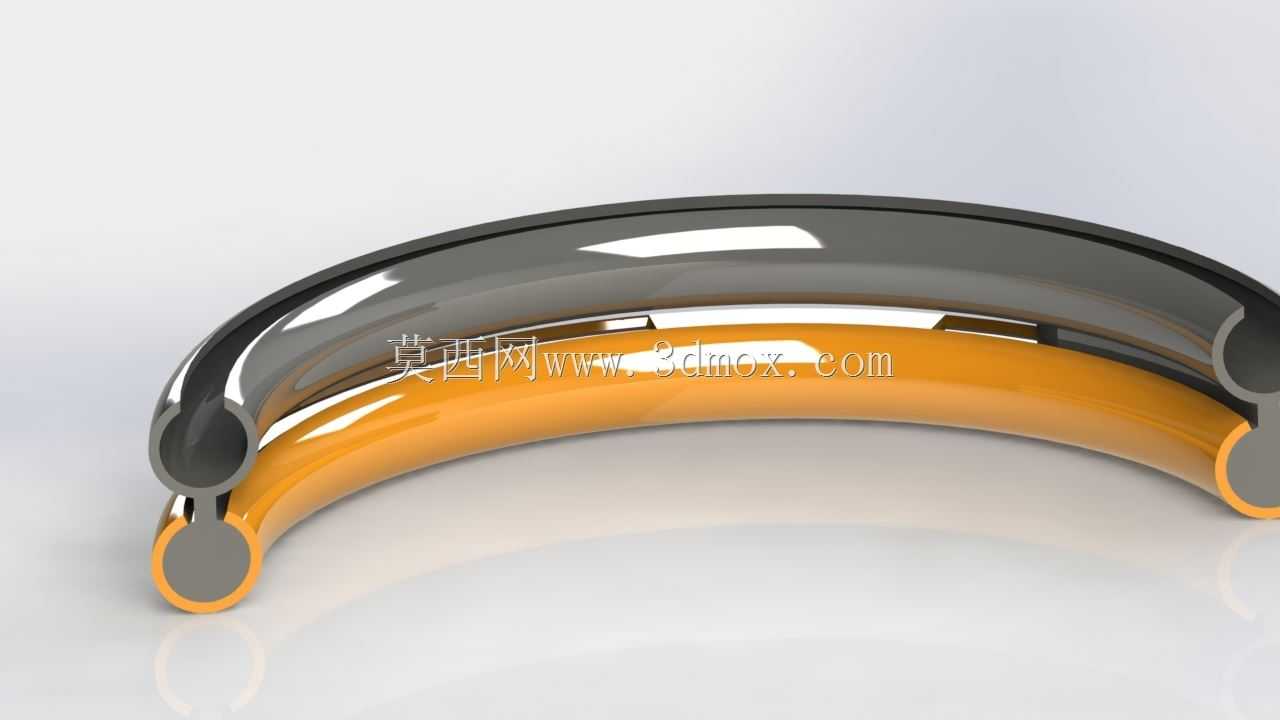

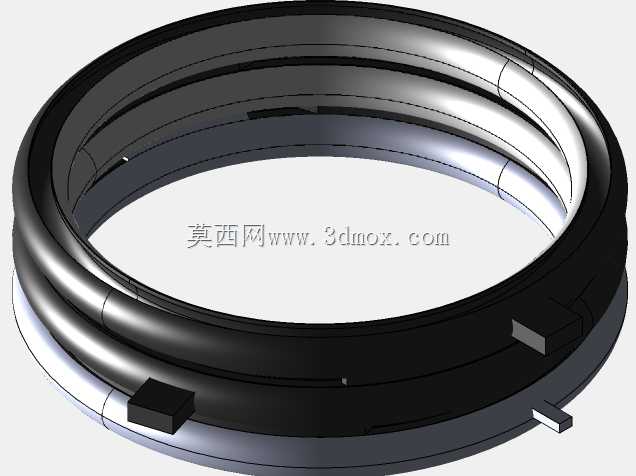

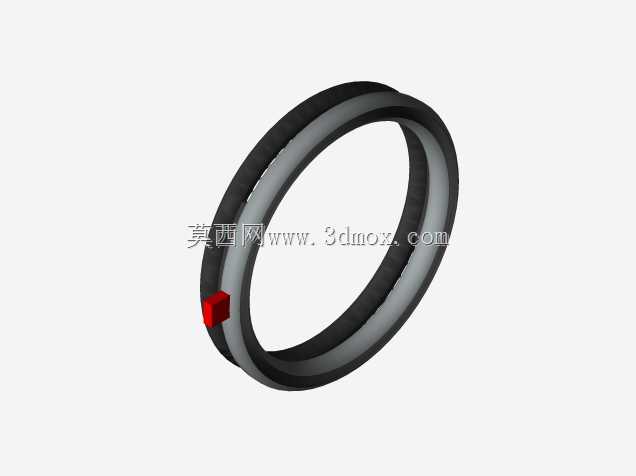

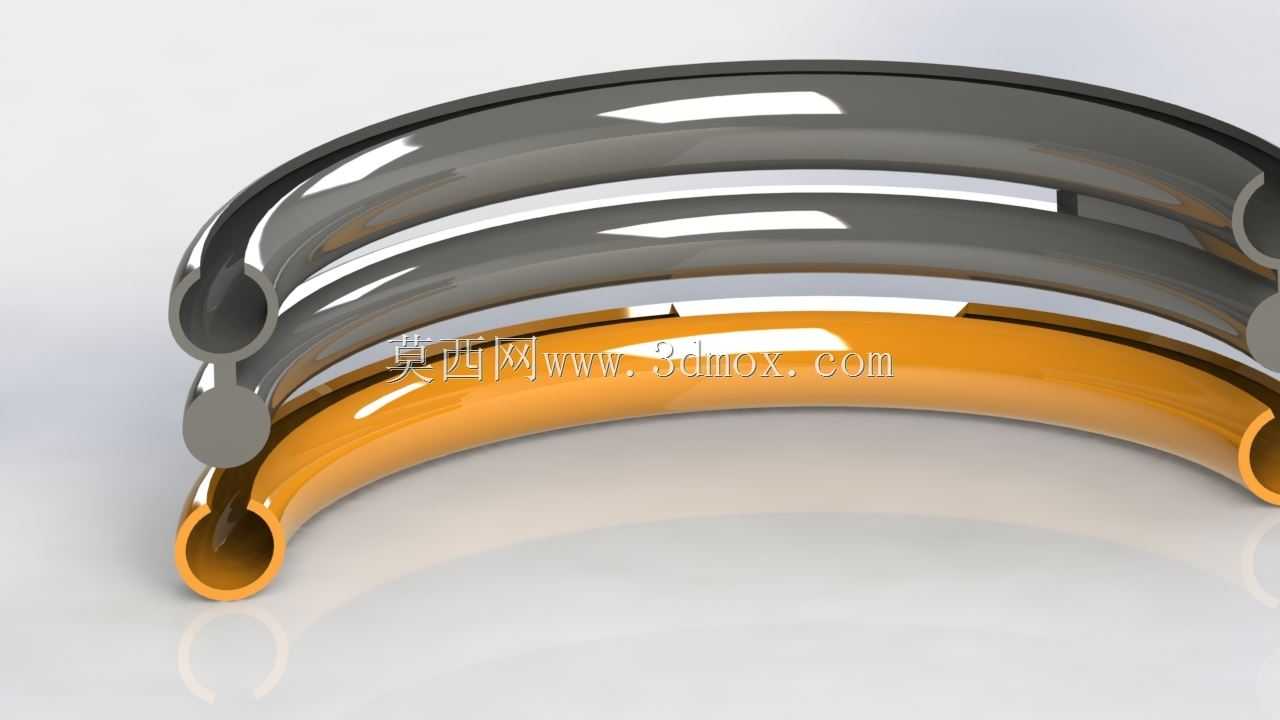

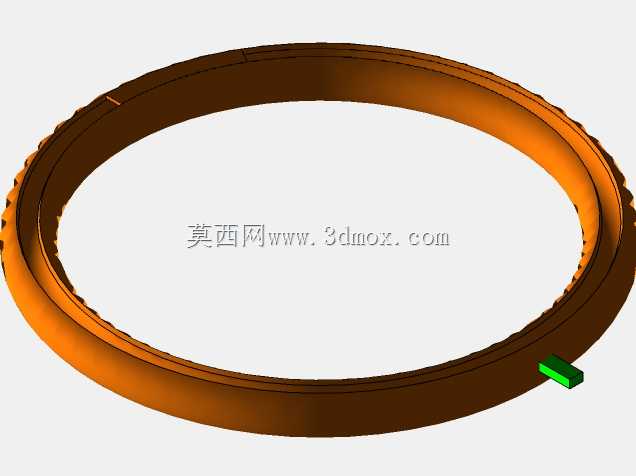

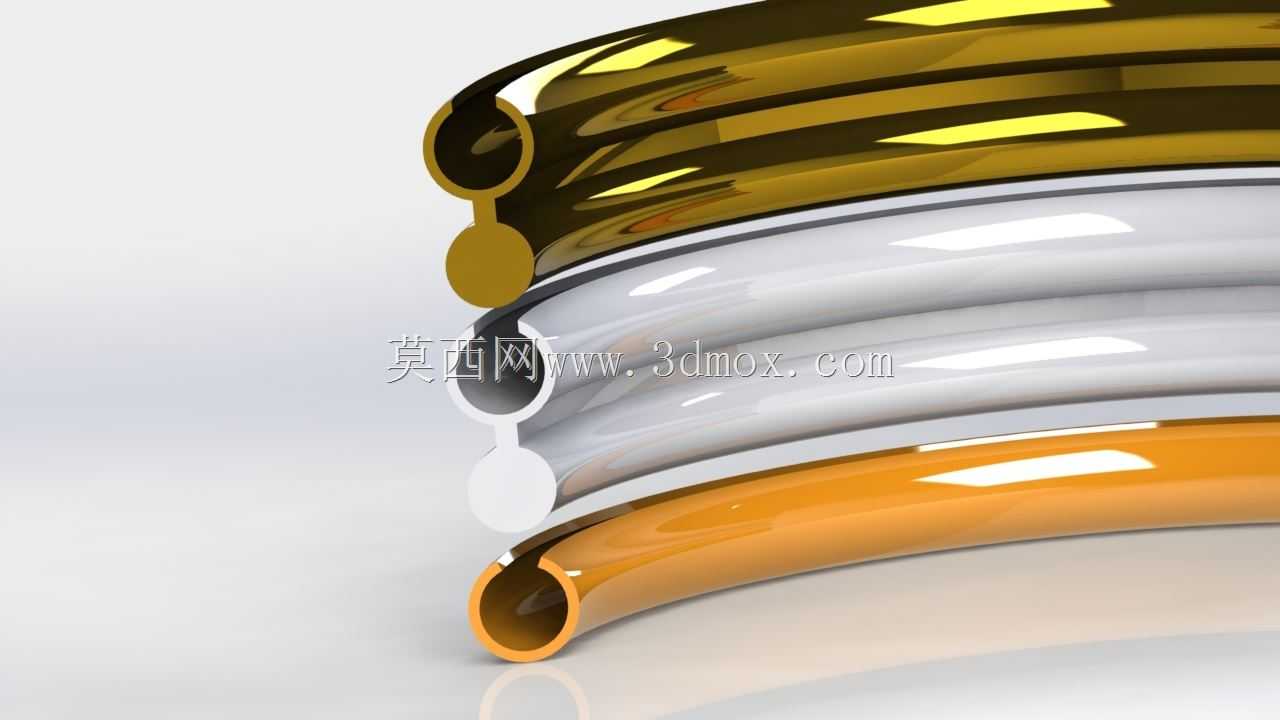

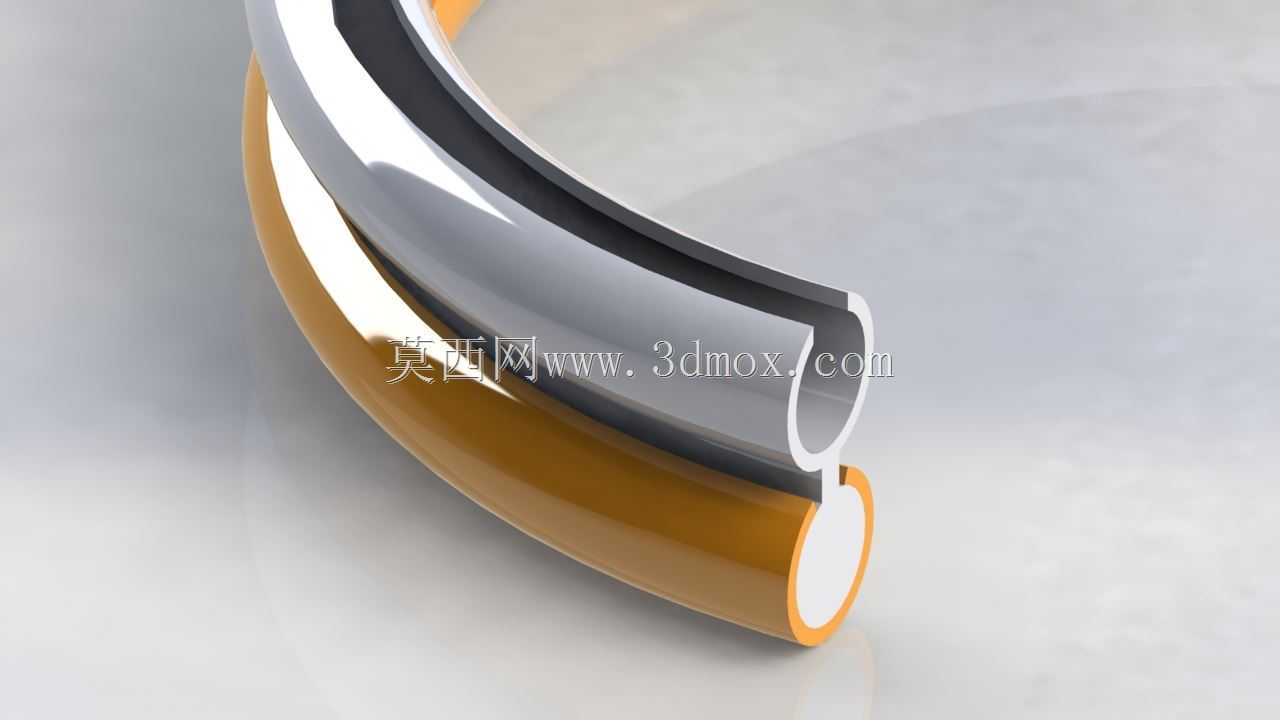

这类环形铰链主要适配3D打印工艺制作，无法通过传统切削、冲压工艺一体成型，在小型文创摆件、可穿戴智能设备外壳、模块化拼装教具、精密仪器小角度转动连接场景中应用较多。设计时做了两种功能分型，一种无内置挡块，可实现360度无限位连续转动，适合需要周向反复旋转调整角度的连接部位，比如小型展示台的转动基座、可旋转装饰挂件的连接节点，转动过程中两环嵌套配合无轴向窜动，配合面预留了0.2mm的打印间隙，适配FDM与光固化3D打印的工艺公差，避免打印后出现卡滞、无法转动的问题。另一种在环内侧设置了一体成型的挡块结构，可限制转动角度，使用时无需额外加装限位销、定位块，就能让转动行程控制在预设角度范围内，适合需要定角度开合的小型结构，比如折叠式收纳盒的连接位、可翻转小型盖板的铰接点，挡块与环体一体打印成型，无需后续装配，连接强度满足小型轻量化结构的使用需求。外形上采用双环嵌套的同轴结构，整体为薄壁环形，径向截面为圆形，安装时无需额外的铰接轴，两环互为转动支撑，相比传统销轴式铰链，没有突出的轴端结构，外观更简洁流畅，安装边界仅需预留环形配合的安装槽位，不需要预留销轴穿装的空间，能大幅压缩连接部位的结构占用空间。设计过程中重点优化了嵌套配合面的粗糙度，配合面做了小角度脱模斜度处理，打印后无需额外打磨就能实现顺畅转动，同时在环体边缘做了R0.5mm的圆角处理，避免打印后出现锐边割手的问题，也能减少打印过程中的层间应力集中，降低环体受力断裂的风险。两种分型的铰链可根据实际使用需求灵活选用，当需要多段不同角度的限位时，还可以通过多组铰链串联组合的方式，实现多段式定角度转动，适配更多个性化的小型结构连接需求，整体结构无多余零散零件，打印完成后清理支撑即可直接使用，装配效率远高于传统分体式铰链结构。
