黄铜1/4NPTF隔板穿板直通管件

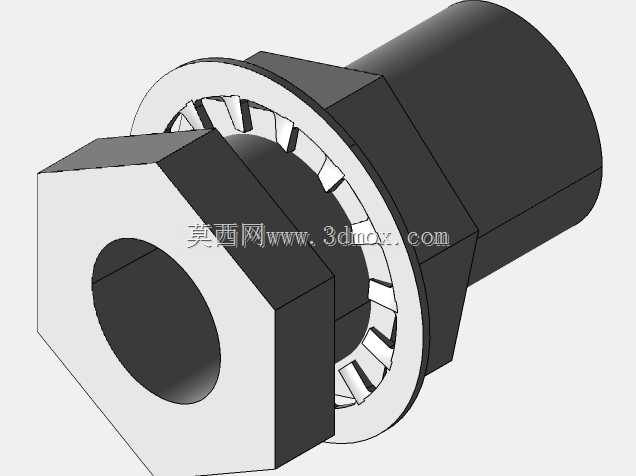

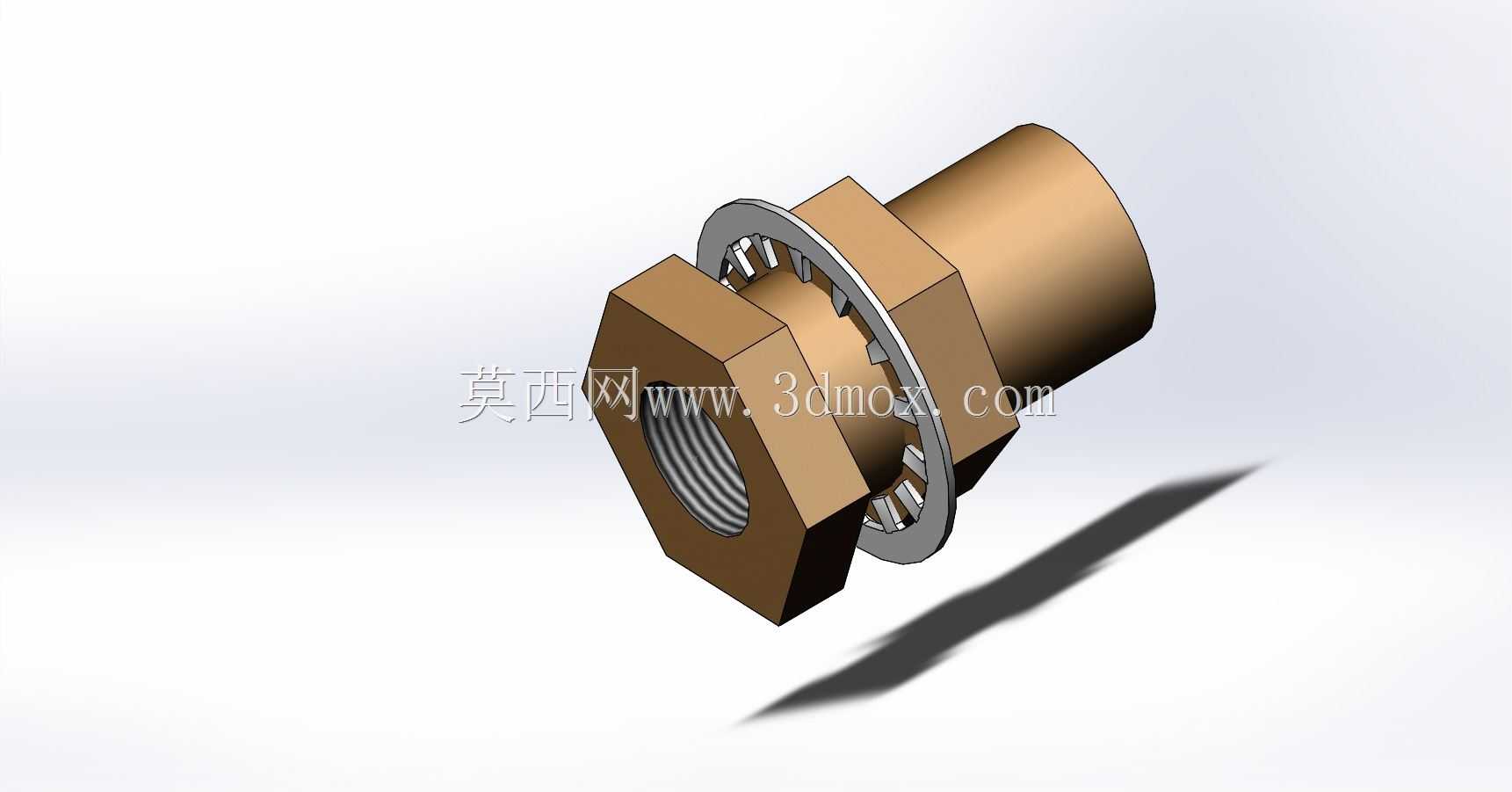

这类穿板隔板管件主要应用在气动控制回路、低压流体输送、小型液压站配管、实验台气路搭建这类需要将管路从箱体、设备面板、舱壁两侧贯通连接的场景，日常在半导体设备气路面板、小型制氧机管路布局、自动化设备气动走线、船用低压气路穿舱位置都能见到同结构的零件。从功能上看，它承担的是面板两侧管路的刚性对接作用，六角结构既可以作为安装时的扳手夹持位，也能配合锁紧垫片实现面板侧的轴向限位，避免管路受拉扯时出现轴向窜动，自带的外螺纹适配1/4NPTF锥管螺纹标准，靠螺纹自身的锥度挤压实现密封，不需要额外缠绕生料带也能达到低压工况下的密封要求，适配的介质包括压缩空气、低压清水、惰性气体、常规液压油等非强腐蚀流体。设计时首先要确定穿板的安装边界，这类零件的穿板段直径要比面板开孔小0.2-0.3mm，方便安装时顺利穿入，六角对边尺寸要比面板开孔大至少3mm，保证锁紧后有足够的压紧面，不会从开孔处滑脱；锁紧用的蝶形垫片（也就是图中带齿的金属垫片）是设计里很容易被忽略的细节，齿面朝向面板侧安装，拧紧后齿尖咬入面板表面，可以避免设备运行时的振动导致接头松动回转，比普通平垫的防松效果更适合长期振动的工况。内螺纹端和外螺纹端的同轴度要控制在0.05mm以内，否则对接管路后会出现别劲的情况，长期受力容易在螺纹根部产生应力集中，导致接头开裂；黄铜材质的选择是兼顾了加工性能和抗腐蚀能力，切削加工时不容易粘刀，表面处理简单，在常规大气环境下不容易生锈，而且和钢管、尼龙管、PU管对接时不会出现电化学腐蚀的问题，适合民用和工业通用场景。安装时需要注意面板的厚度适配范围，这类接头的穿板螺纹段长度一般适配1-6mm厚度的面板，如果面板过厚需要额外定制加长螺纹段，过薄的话要增加平垫填补间隙，避免锁紧时压坏面板；螺纹拧紧力矩要控制在合理范围，黄铜材质硬度偏低，力矩过大容易导致螺纹滑牙或者六角部位开裂，力矩过小则会出现密封不严漏气漏液的问题，实际装配时一般用开口扳手拧到手感阻力明显增大后再追加1/4圈即可，不需要用加力杆强行拧紧。从结构建模的角度看，这类零件的特征主要是回转体加六角切削特征，建模时先绘制回转体的截面轮廓，旋转生成主体结构，再拉伸切除出六角外形，最后绘制螺纹收尾的退刀槽，添加防松垫片的装配位，建模时要注意NPTF螺纹的锥度是1:16，牙型角60度，和普通公制螺纹的参数有明显区别，不能直接套用公制螺纹的特征库，否则加工出来的零件无法和标准接头对接。
