刚性法兰式轴用联轴器结构设计

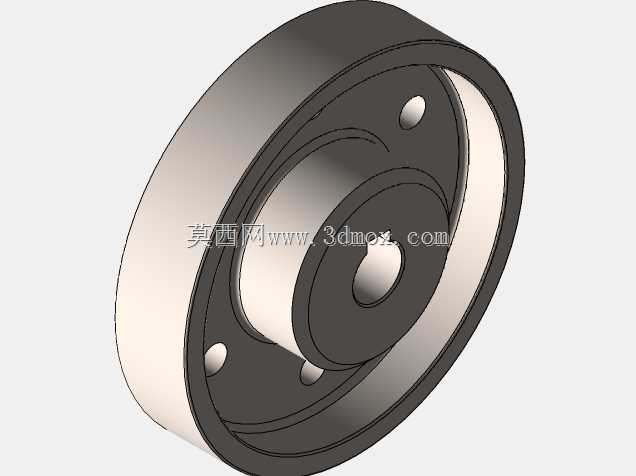

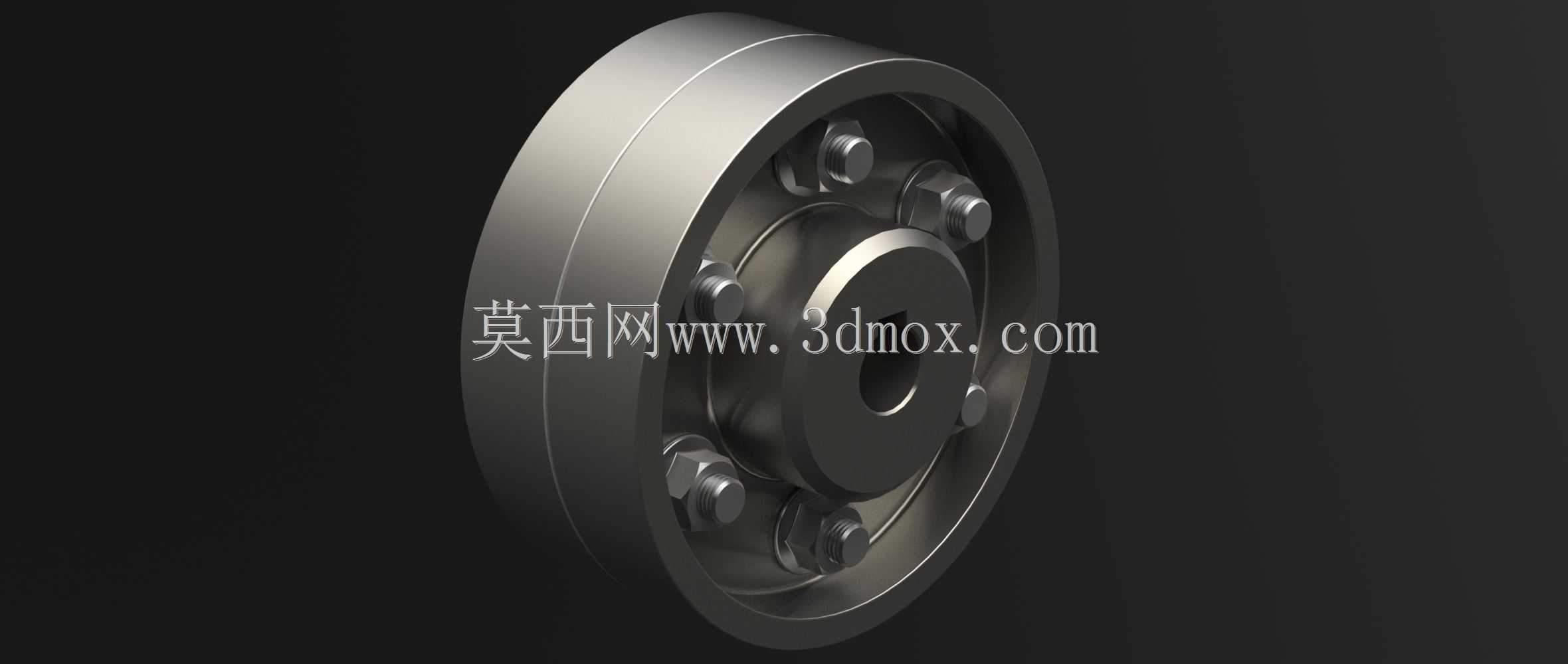

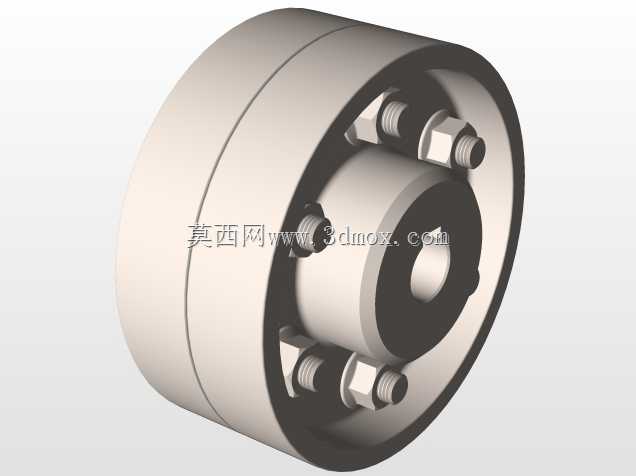

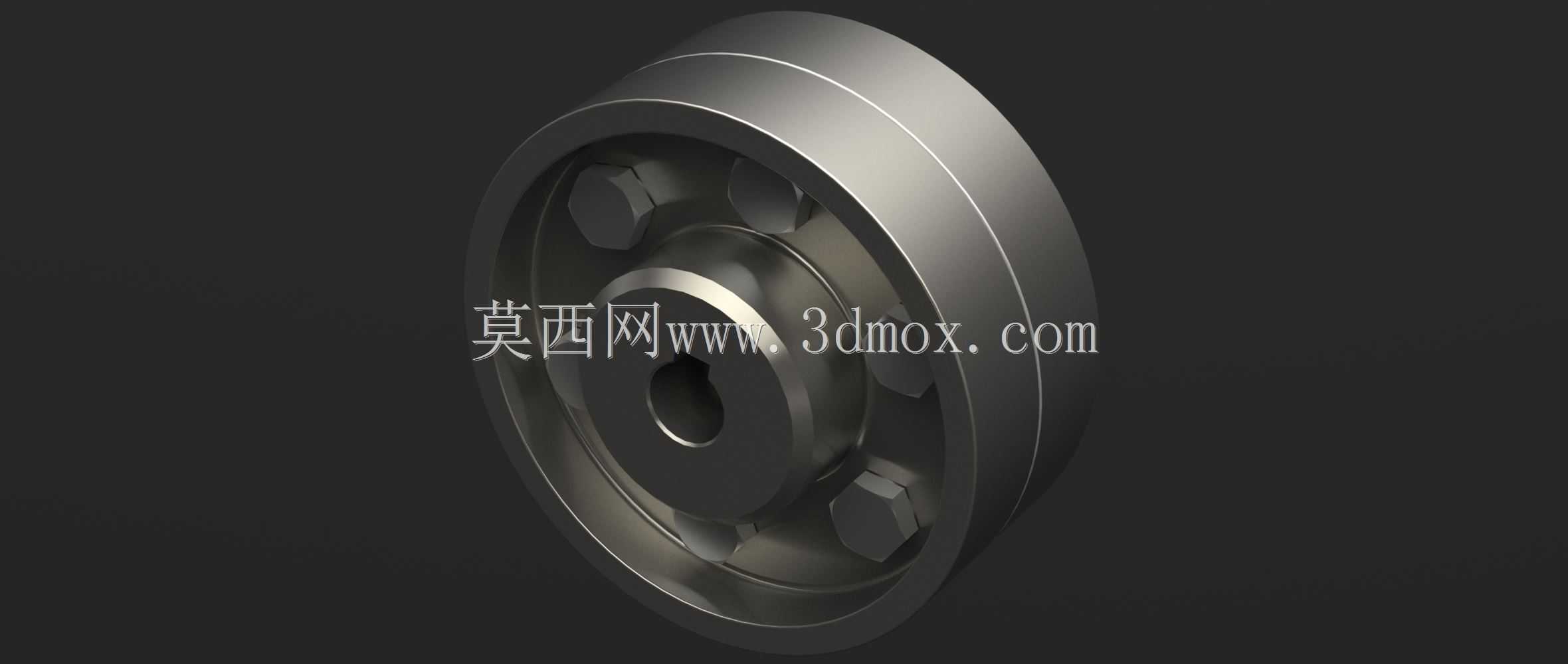

在各类工业传动系统的轴系布局中，这类法兰联轴器常被布置在需要严格保证两轴对中精度、传递中等及以上扭矩的传动节点，比如常规输送线的驱动电机与减速箱输入轴连接、中小型机床主轴与进给机构的动力衔接、风机水泵类负载的动力输出端对接，都能见到这类结构的应用。它依靠两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，再沿法兰圆周均布的锁紧螺栓将两个半联轴器紧固为整体，以此传递运动和扭矩，相比弹性联轴器，它没有缓冲吸能的弹性元件，对两轴的安装对中精度要求更高，但结构刚性更强，不存在弹性元件老化失效的问题，适合在转速稳定、无明显冲击载荷的工况下长期使用。

从设计逻辑来看，这类联轴器的法兰盘厚度、螺栓分布圆直径、螺栓规格数量都需要匹配所传递的额定扭矩做校核，法兰端面需要加工出定位止口，装配时两个半联轴器的止口相互嵌合，能快速保证两轴的同轴度，降低现场安装的找正难度，避免因轴系不对中引发的附加径向载荷、轴承异常磨损问题。轴孔部分根据使用场景可设计为圆柱孔或圆锥孔，配合平键、花键或者紧定螺钉实现与轴的轴向与周向固定，法兰外缘通常做倒角处理，避免装配过程中锐边划伤操作人员，同时减少高速旋转时的风阻与动平衡干扰。

在安装边界上，这类联轴器的轴向尺寸相对紧凑，不需要预留过大的轴向安装空间，径向尺寸则根据传递扭矩的大小对应调整，选型时需要确认轴孔直径范围、键槽尺寸与所连接轴的参数匹配，同时要保证螺栓锁紧后法兰端面完全贴合，无局部间隙，避免运行过程中出现偏载。日常维护中只需要定期检查连接螺栓的预紧力，不需要额外加注润滑脂，整体维护成本极低，结构简单可靠，加工难度不高，是中小功率传动系统中应用非常广泛的刚性传动连接件。建模过程中需要重点保证螺栓孔的位置度、止口的同轴度、轴孔与法兰端面的垂直度公差，这些形位公差直接影响联轴器装配后的运行精度，若公差控制不当，很容易在高速运转时引发振动、噪声，甚至导致轴系疲劳断裂。
