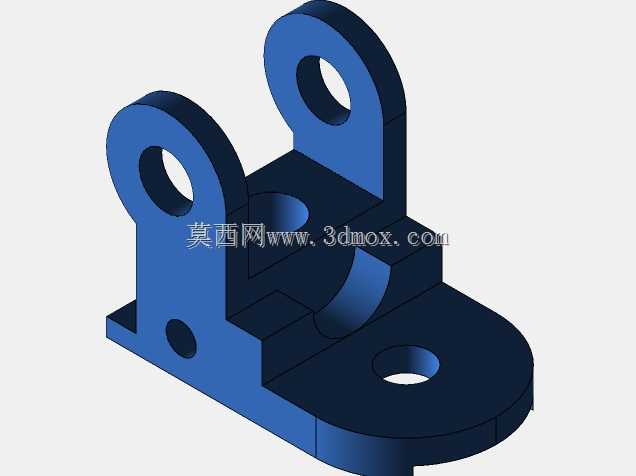

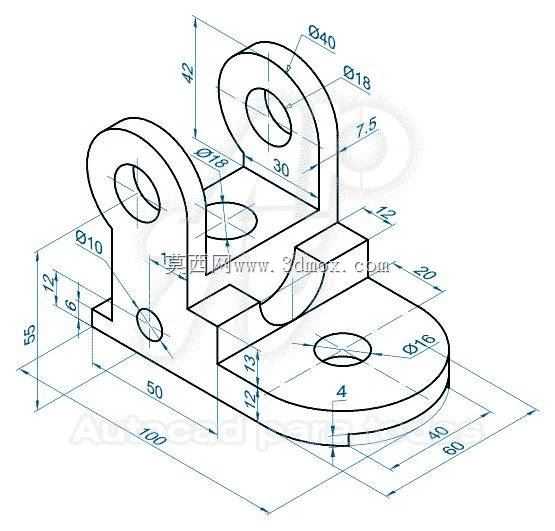

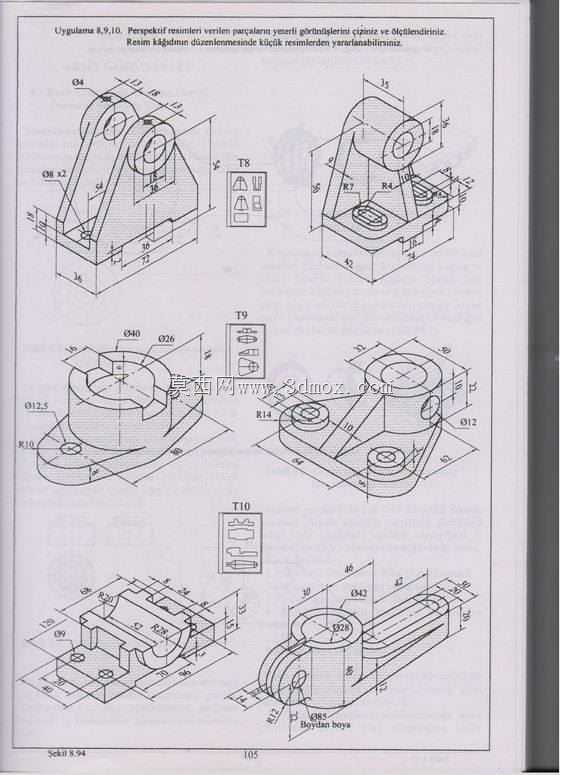

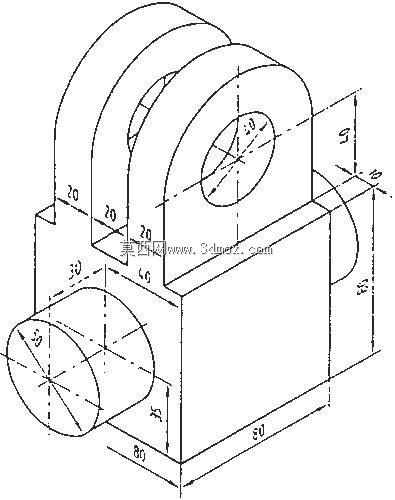

双立板带半圆底座铰接支撑座结构设计

该铰接支撑座多用于中小型自动化设备的连杆传动、气动元件铰接安装场景，也可作为小型工装夹具的翻转支撑结构使用，核心作用是为带铰接需求的运动部件提供稳定的回转支撑基准，同时通过底座的安装结构完成与设备机架的刚性固定。从结构设计逻辑来看，整体采用下宽上窄的布局，底部为带圆角的半圆式安装底座，底座上预留两个Φ16的安装通孔，孔位中心距为60mm，底座总厚度12mm，半圆端半径40mm，直边段长度方向总尺寸100mm，安装时可通过螺栓穿过预留孔完成与安装面的锁固，底座下方预留4mm深度的沉台结构，可容纳螺栓头部避免安装后出现凸起干涉。底座上方通过过渡连接段承接上部的双立板支撑结构，过渡段设置有12mm高度的定位凸台，可在安装时与机架上的定位槽配合，抵消铰接部位受径向力时产生的扭转力矩，避免支撑座受载后出现移位。上部双立板为对称布局，单块立板厚度7.5mm，两立板内侧面间距30mm，每块立板上加工有Φ18的铰接通孔，孔中心距离底座安装面的高度为55mm，其中一侧立板外侧额外加工有Φ40、深度4mm的同轴沉孔，可容纳铰接轴的轴肩或者配套的轴承外圈，避免铰接轴轴向窜动。立板与底座的连接部位设置有三角形加强筋结构，筋板厚度6mm，可有效降低立板受侧向载荷时的应力集中问题，提升整体结构的抗变形能力。立板之间的连接底板上预留有Φ10的定位通孔，可用于安装限位销或者润滑管路接头，满足铰接部位的限位或者定期润滑需求。建模过程中需要重点保证两个铰接孔的同轴度公差，以及铰接孔轴线与底座安装面的平行度要求，否则安装后会出现铰接轴卡滞、运动阻力过大的问题；同时安装孔的位置度需要控制在合理范围内，避免现场安装时出现孔位错位无法装配的情况。该结构整体受力路径清晰，载荷从上部铰接孔传递到立板，再通过加强筋和过渡段分散到底座整个安装面，可承受径向载荷与一定的倾覆力矩，适配低速、中低载荷的铰接传动场景，在非标自动化设备、小型输送线翻转机构、工装夹具的转动连接部位都有较高的复用价值。
