铝型材框架手动攻丝夹具结构设计

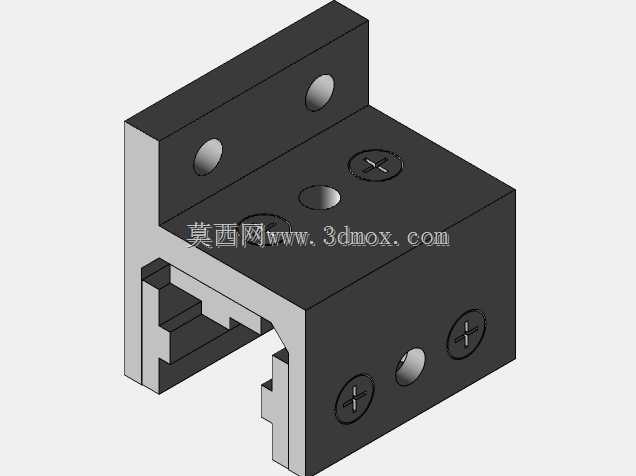

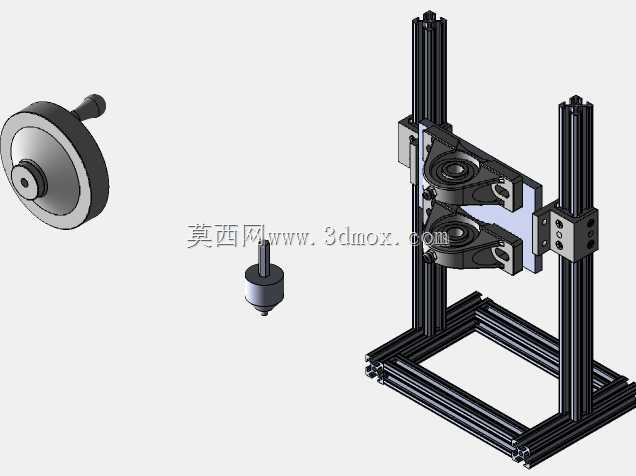

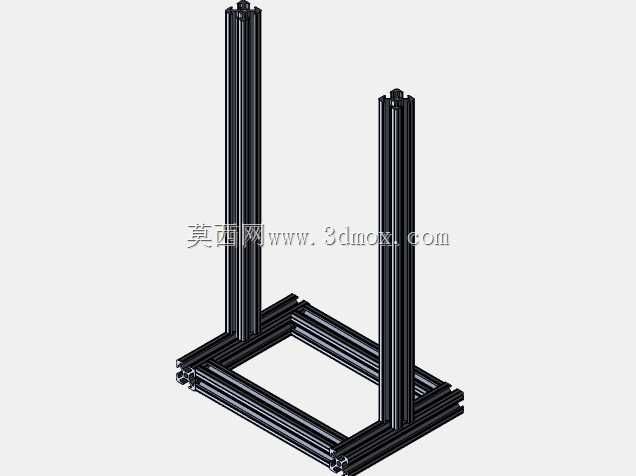

这款手动攻丝夹具主要面向小批量零件加工、维修车间、创客工坊等场景下的内螺纹加工需求，解决手持丝锥攻丝时易歪斜、螺纹同轴度差、进给力度难控制的常见问题，尤其适合薄板类、小型机加工件的小规格螺纹攻制作业。整体框架采用工业铝型材搭建，无需复杂的焊接机架加工，依靠铝型材自身的槽道结构即可完成各部件的位置调整与锁紧固定，安装时可根据常用工件的尺寸范围调整两侧立柱的跨距，以及底部工作台的上下安装位置，适配不同高度、不同外形的待加工工件装夹需求。

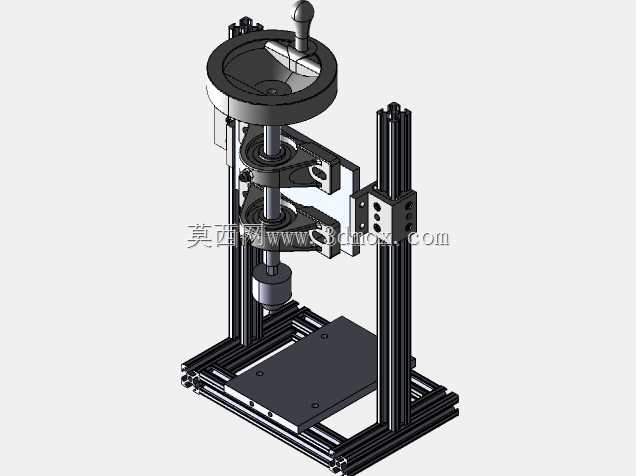

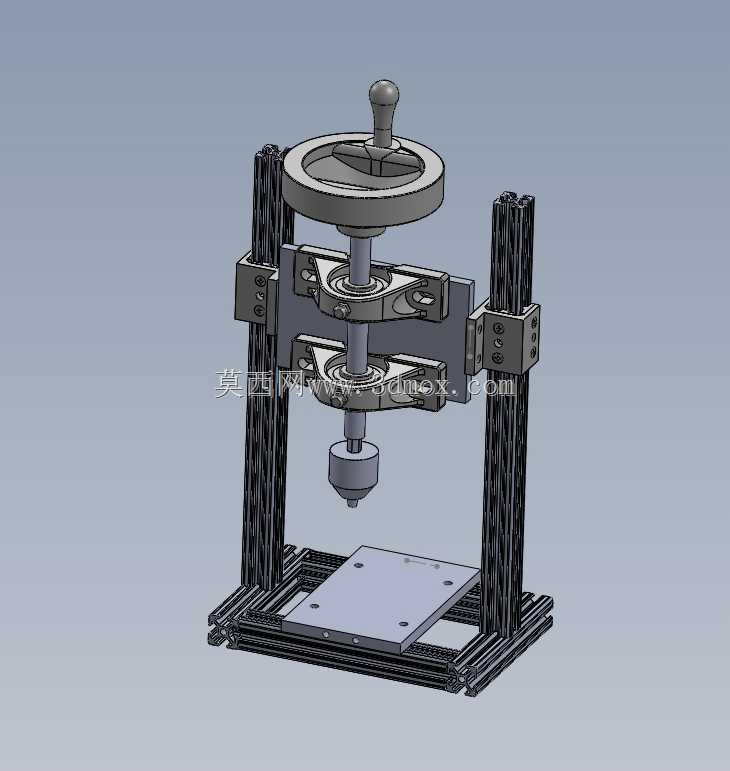

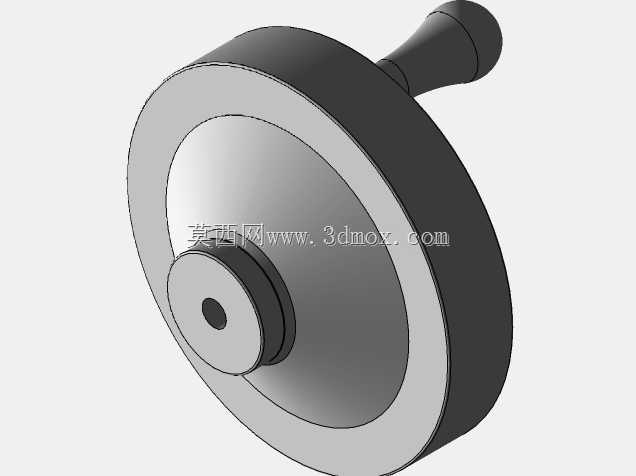

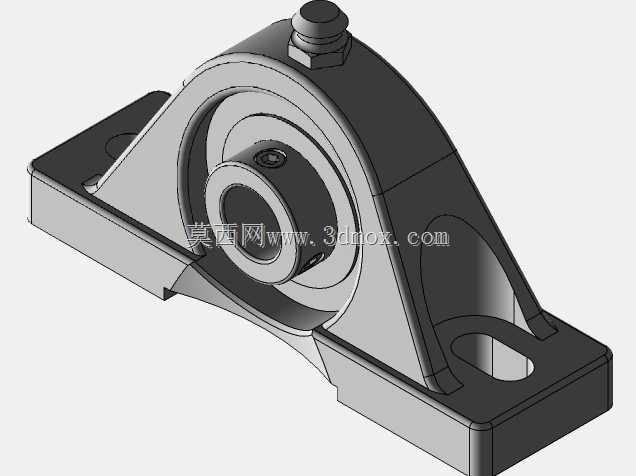

核心执行部分采用手轮驱动的竖直进给结构，手轮下方连接梯形丝杠传动副，将手轮的旋转运动转化为丝锥安装轴的稳定竖直进给，传动过程无卡顿，进给量可通过手轮转动角度精准控制，避免手动进给时力度忽大忽小导致的丝锥崩齿、螺纹烂牙问题。丝锥安装端设置快换夹头结构，可快速更换不同规格的丝锥，夹头自带同轴度校准结构，保证丝锥轴线与工作台面垂直，从结构上避免攻丝时出现螺纹孔歪斜的问题。两侧的导向立柱采用光轴搭配直线轴承的导向结构，为竖直运动的主轴提供全程径向约束，运动过程无径向窜动，进一步保障攻丝过程的同轴度精度。

底部工作台采用带T型槽的平板结构，可配合通用压板、台虎钳等装夹附件完成不同外形工件的固定，工作台面的安装平面经过铣平处理，平面度公差控制在合理范围内，保证工件装夹后待加工面与主轴垂直。整体结构的安装边界可根据使用场地灵活调整，常规配置下占地尺寸不足半平方米，可直接放置在现有钳工工作台面上使用，无需额外做地基固定，也不需要接入气源、电源，纯手动操作即可完成攻丝作业，适合无动力配置的临时加工场景、野外维修作业场景使用。

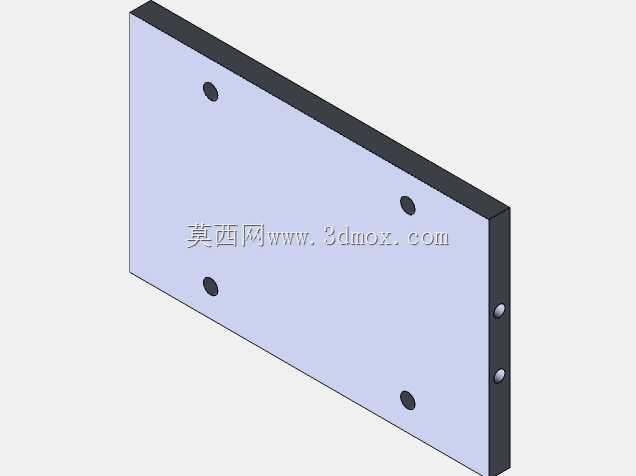

设计过程中优先采用市面常见的标准现货零件，铝型材、直线轴承、梯形丝杠、手轮、紧固件均为通用标准件，加工件仅包含主轴连接座、丝锥夹头、工作台安装板等少量零件，加工难度低，普通铣削设备即可完成全部自制件的加工，后期维护更换配件也十分便捷，无需定制特殊备件。结构上预留了拓展安装位，可根据使用需求加装深度限位装置，控制攻丝深度，适配盲孔螺纹的加工需求，也可加装冷却管路接口，在攻丝时输送切削液，提升丝锥使用寿命与螺纹加工质量。
