产线工件定位压紧固定夹具结构

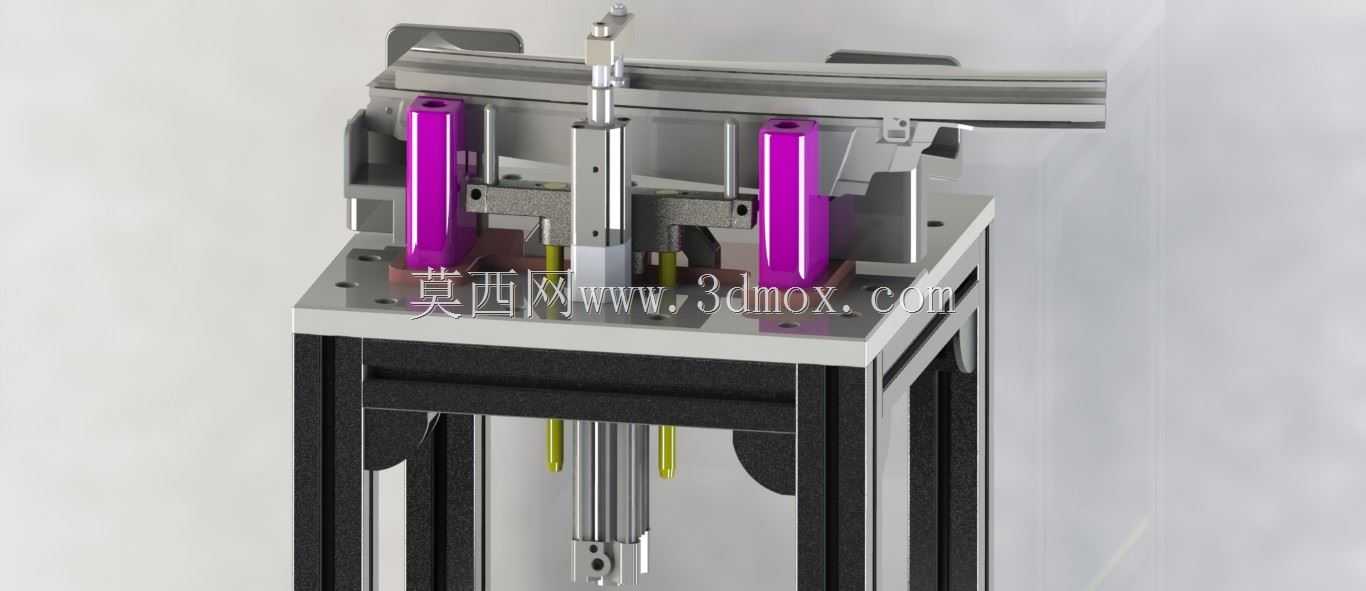

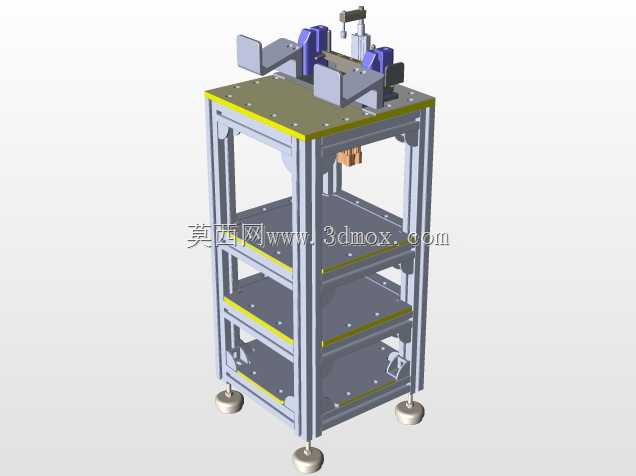

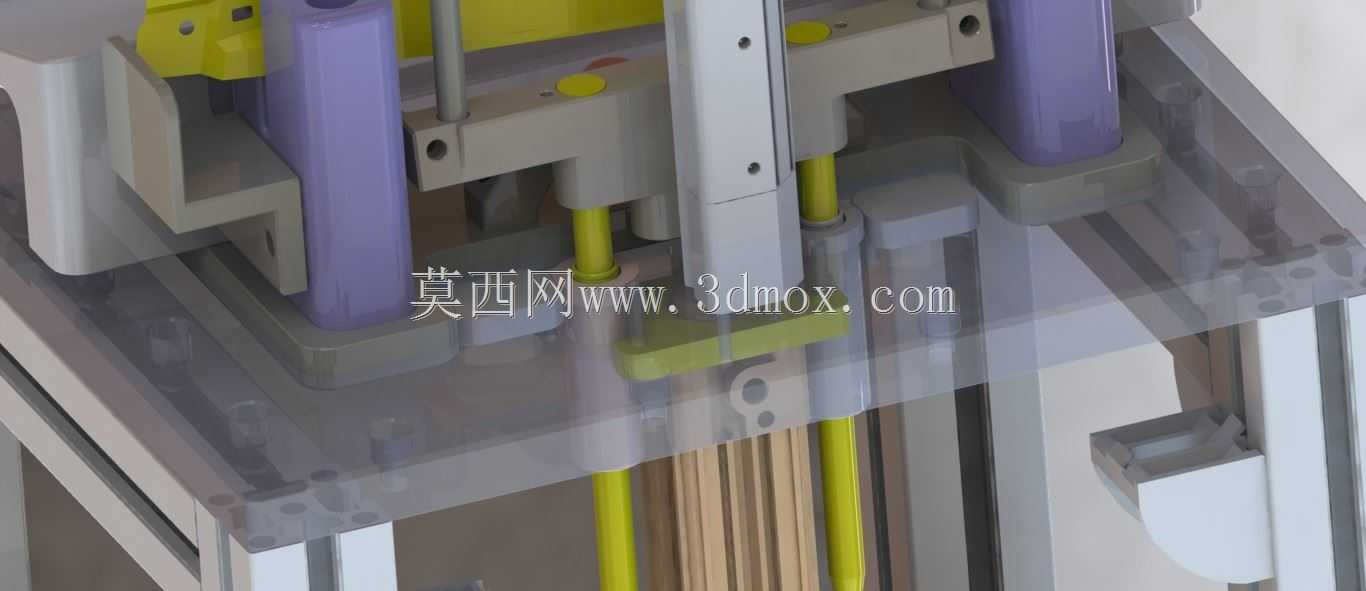

这套固定夹具主要面向自动化装配产线的工件上料定位工位设计，适配带柱状安装位的壳体类工件的工序间装夹需求，在产线布局中通常衔接上料机械手与后续锁付、检测工位，承担工件到位后的位置约束与姿态保持作用，避免加工过程中工件出现位移、偏斜导致的工序不良。从结构布局来看，整套夹具采用铝型材搭建底部支撑框架，框架上方设置钢制安装基板作为各功能组件的承载基准，基板的安装孔位按照标准型材间距排布，可直接适配多数现有产线的台架安装尺寸，不需要额外做转接板加工，安装边界可覆盖常规400mm见方的台架安装区域，整体高度控制在600mm以内，不会与周边的机械手行程、输送线轨道产生运动干涉。夹具的定位逻辑采用双侧仿形定位块配合中间顶升导向柱实现，两侧的紫色定位套对应工件底部的两个柱状安装孔，工件落位时可通过锥面导向自动导正位置，消除上料过程中带来的±2mm位置偏差，中间的导柱搭配直线轴承做上下顶升动作，可在工件到位后向上伸出插入工件中部的定位孔，完成X、Y、Z三个方向的全自由度约束，避免工件在压紧过程中出现翘曲。压紧执行组件采用对称布置的压块结构，压块的接触面做了聚氨酯包胶处理，压紧时不会刮伤工件表面的喷涂或注塑面层，压块的驱动采用小型气动气缸，行程设置为30mm，可适配高度差在15mm以内的同系列不同规格工件，不需要更换压块即可完成快速换型。整套结构的气路走线全部隐藏在铝型材框架的槽内，外部没有裸露的气管，可避免产线长期运行过程中气管被工件碎屑、工装剐蹭导致的破损漏气问题，基板上还预留了检测传感器的安装位，可直接加装光电传感器检测工件是否到位，联动控制气缸的压紧与顶升动作，不需要额外做支架焊接加工。在设计过程中充分考虑了日常维护的便利性，所有的导向柱、直线轴承都采用标准件，磨损后可直接采购同规格型号替换，定位套与安装基板之间采用螺钉连接，更换不同规格工件时只需要更换对应尺寸的定位套即可，不需要重新加工整块基板，大幅降低了产线换型的成本与停机时间。
