壁挂式枪型安防监控摄像头结构设计

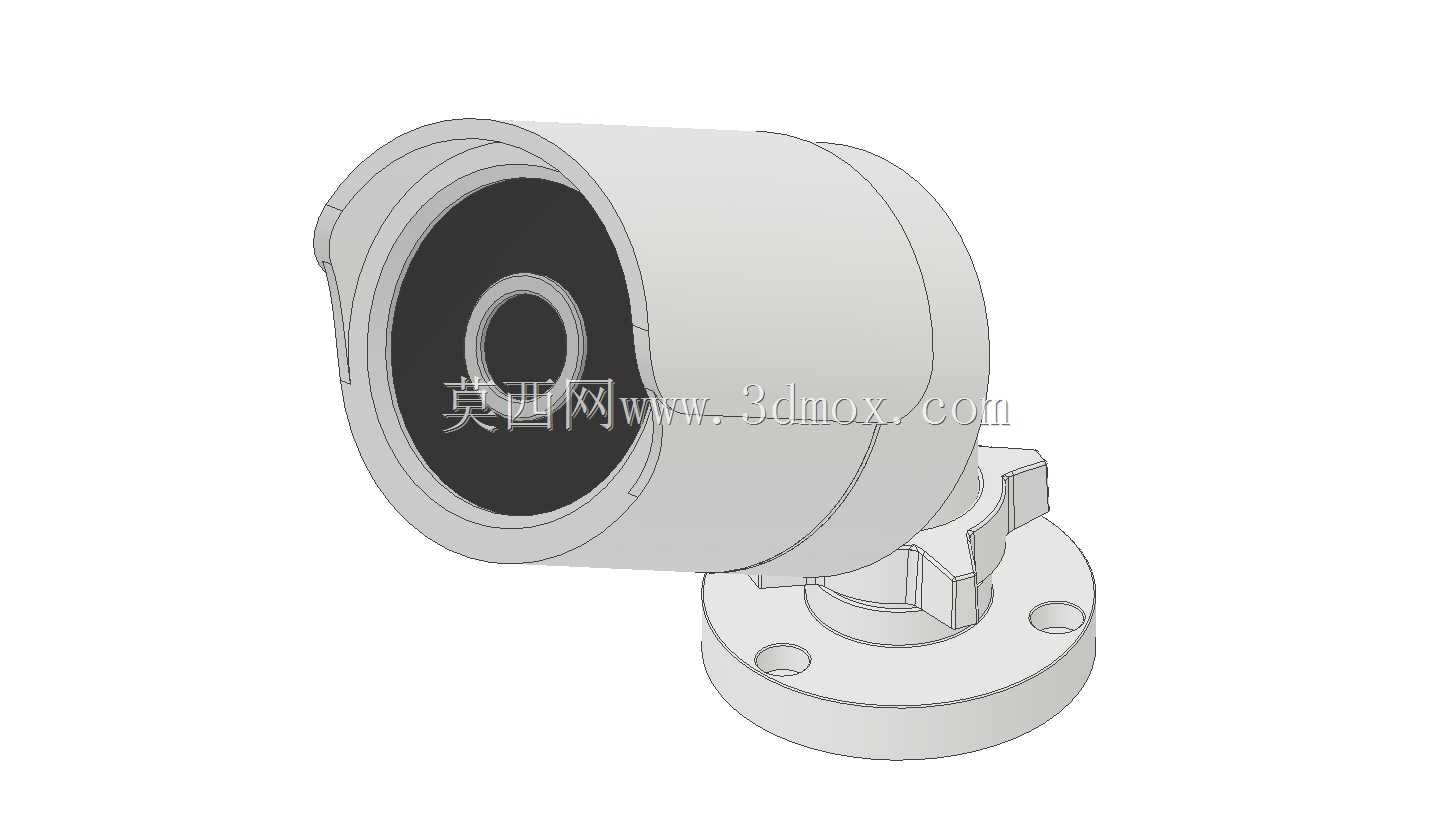

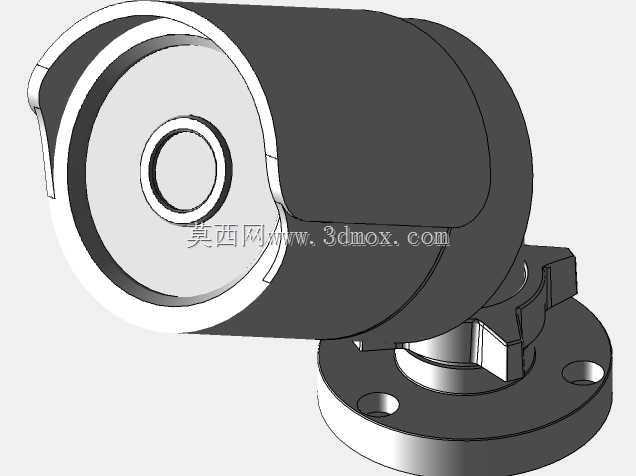

这款枪型监控摄像头的三维结构，主要面向民用及商用安防场景设计，可覆盖小区楼道、沿街商铺、工厂周界、地下停车场等多类点位的视频采集需求，实际使用中可搭配不同焦距镜头实现广角全域覆盖或长距离定点监控，外壳防护结构可适配室内外不同温湿度环境，避免雨水、浮尘侵入内部成像与电路组件。从结构设计逻辑来看，整体采用筒式主体加可调底座的分体布局，主体外壳做了阶梯式止口配合，前盖与筒体衔接处预留密封胶圈安装槽位，可在装配后实现可靠的密封效果，镜头前端预留玻璃视窗安装位，视窗与前盖之间同样设置密封压边，杜绝凝露、渗水影响成像质量。底座部分采用圆盘式安装结构，盘面预留两个对称的安装孔位，可直接通过膨胀螺丝固定在墙面、杆架或吊顶平面，安装孔位做了沉头设计，装配后螺丝端面不突出底座平面，避免干涉后续角度调节动作。主体与底座之间通过万向铰接结构连接，铰接处设置阻尼锁紧结构，现场安装调试时可手动调整水平旋转角度与俯仰倾斜角度，调整到位后拧紧侧边锁紧螺丝即可固定姿态，无需额外配置专用调试工具，能大幅缩短现场施工的调试周期。外形尺寸方面，筒体部分直径适配常规1/2.7、1/3英寸成像模组的安装空间，整体长度控制在合理区间，不会因过长导致安装后突出墙面过多引发磕碰，底座直径匹配常规墙面安装的受力需求，可保证在常规砖混、混凝土墙面安装后长期使用不出现松动脱落。内部腔体预留了成像模组、红外补光板、电源模块的安装卡位，各卡位之间设置走线槽，可避免内部线束挤压干涉，筒体尾部预留线缆引出孔位，孔位处设计防水接头安装结构，可适配不同线径的电源、网线穿出，同时保证出线位置的密封性能。设计过程中充分考虑了批量生产的工艺可行性，筒体、前盖、底座均采用注塑成型工艺，各零件脱模斜度控制在合理范围，无倒扣、薄钢等不利于模具加工的结构，铰接部位的转轴采用标准五金件，可直接采购通用件装配，降低整体生产与装配成本。
