3D打印耗材多线轴分配走线支架

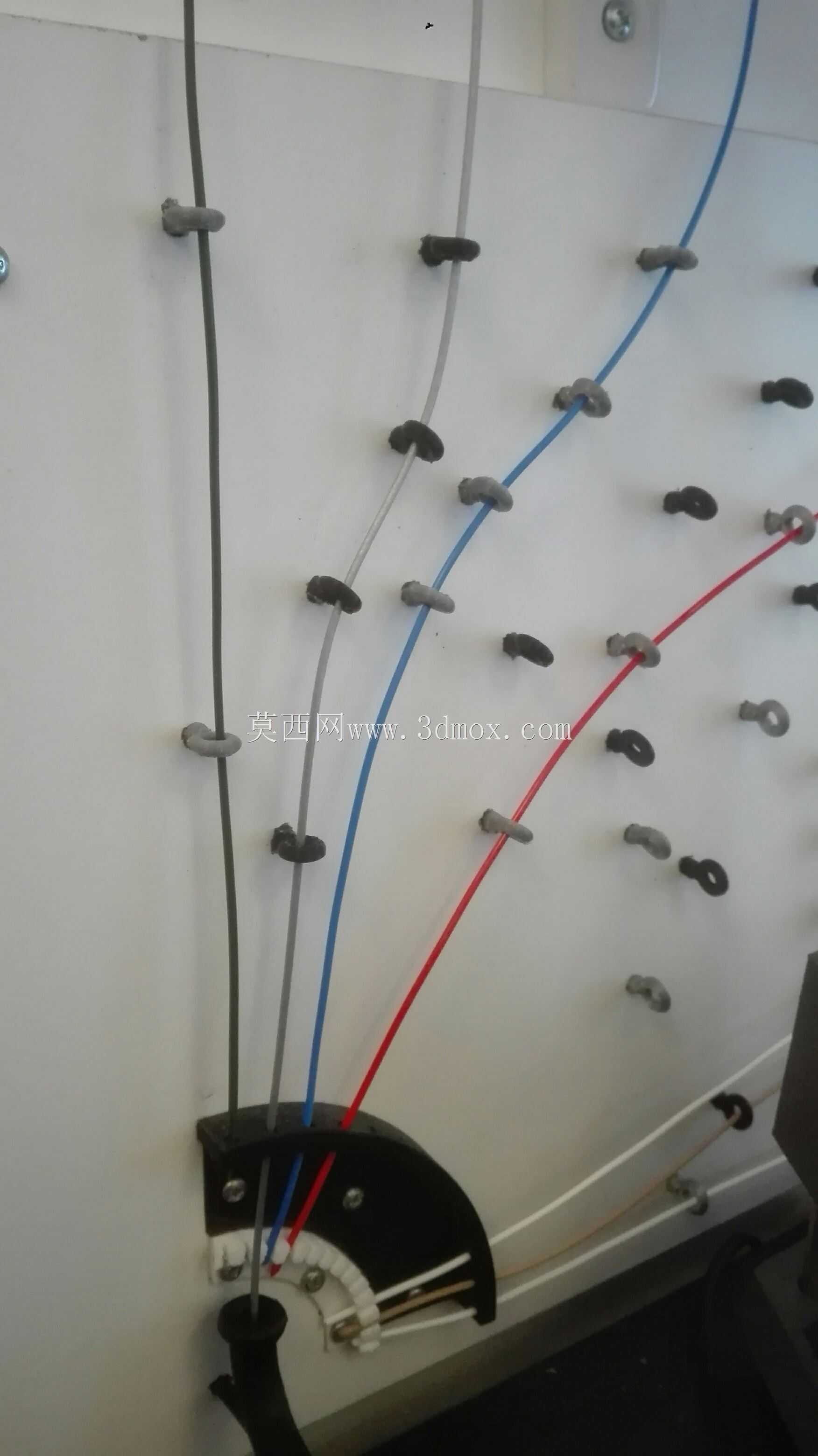

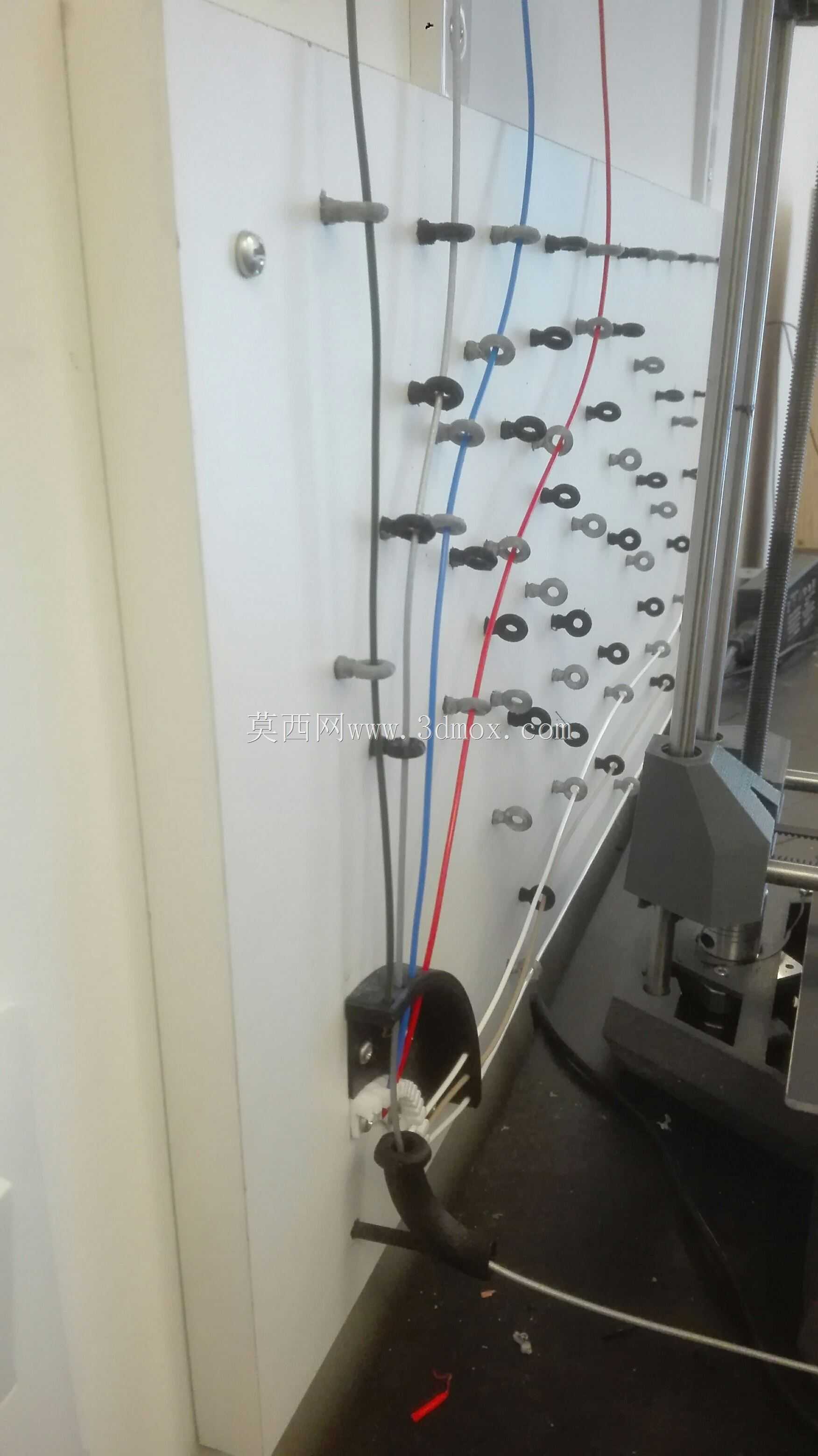

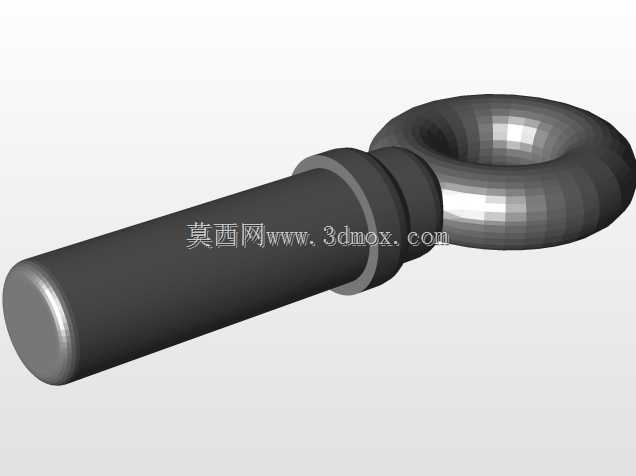

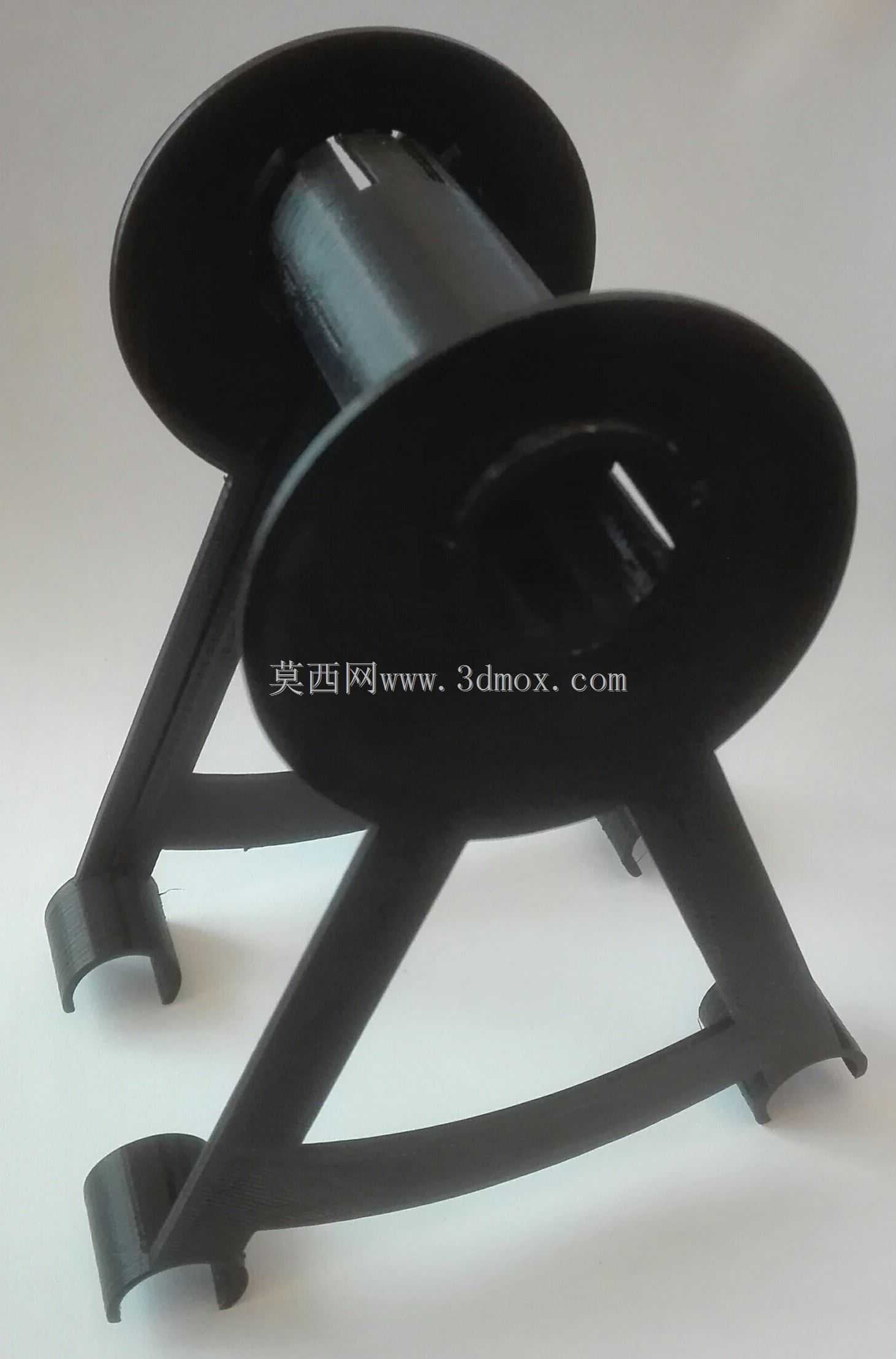

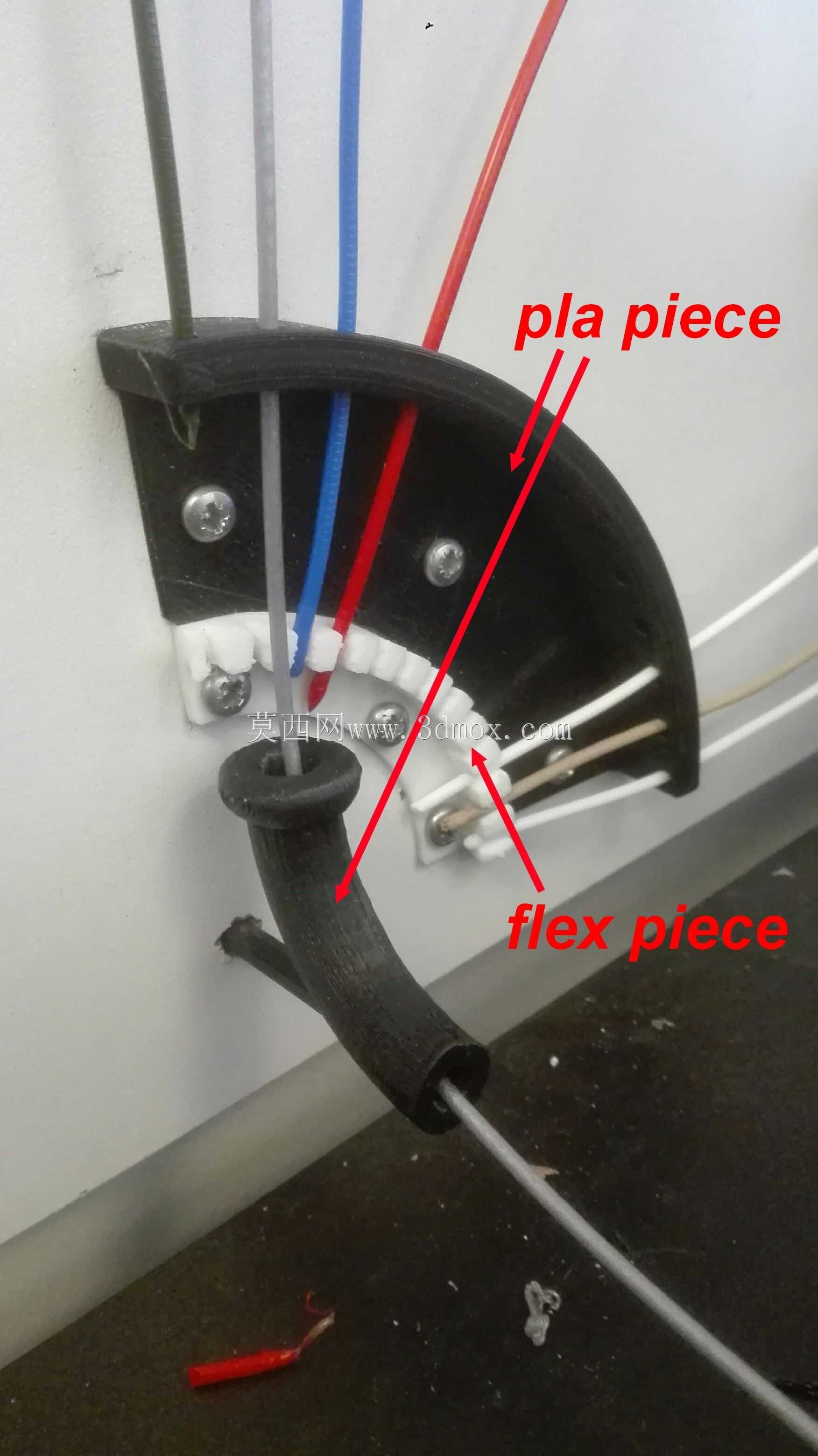

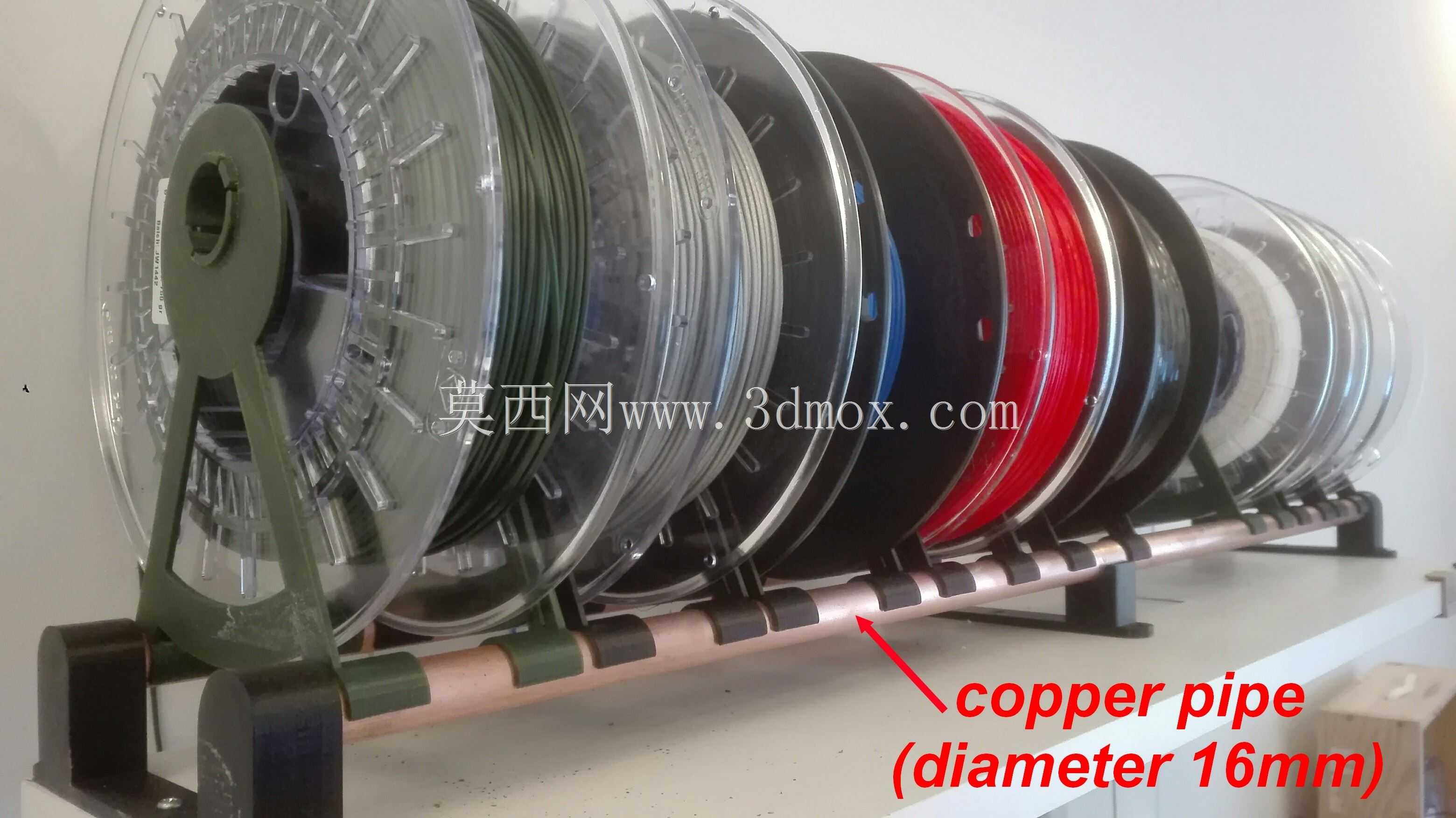

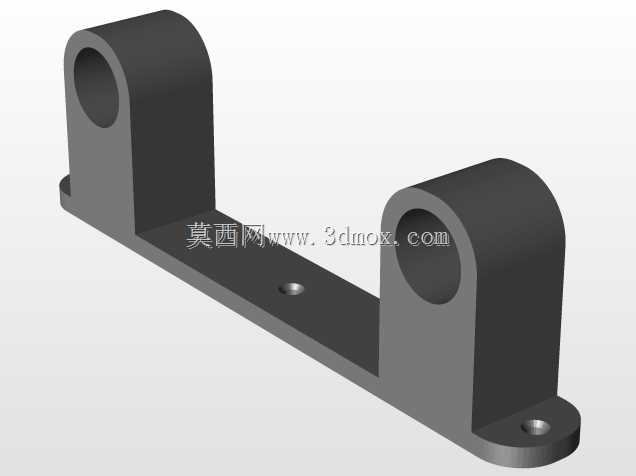

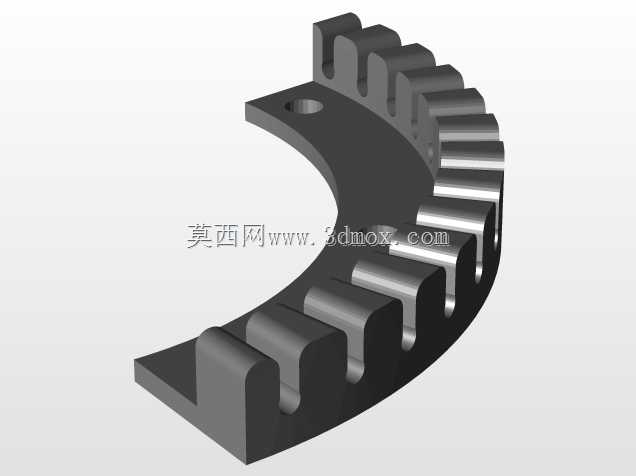

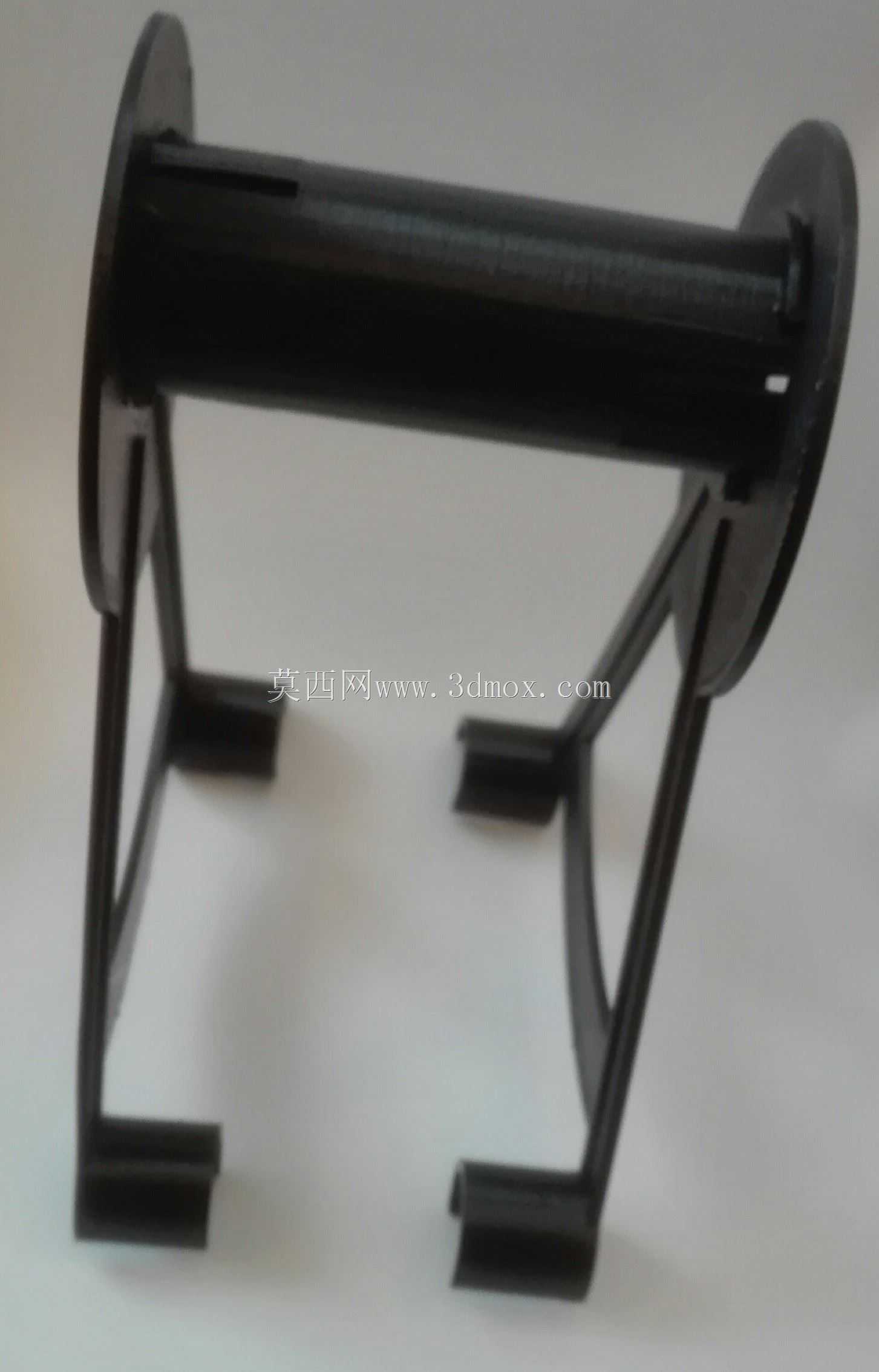

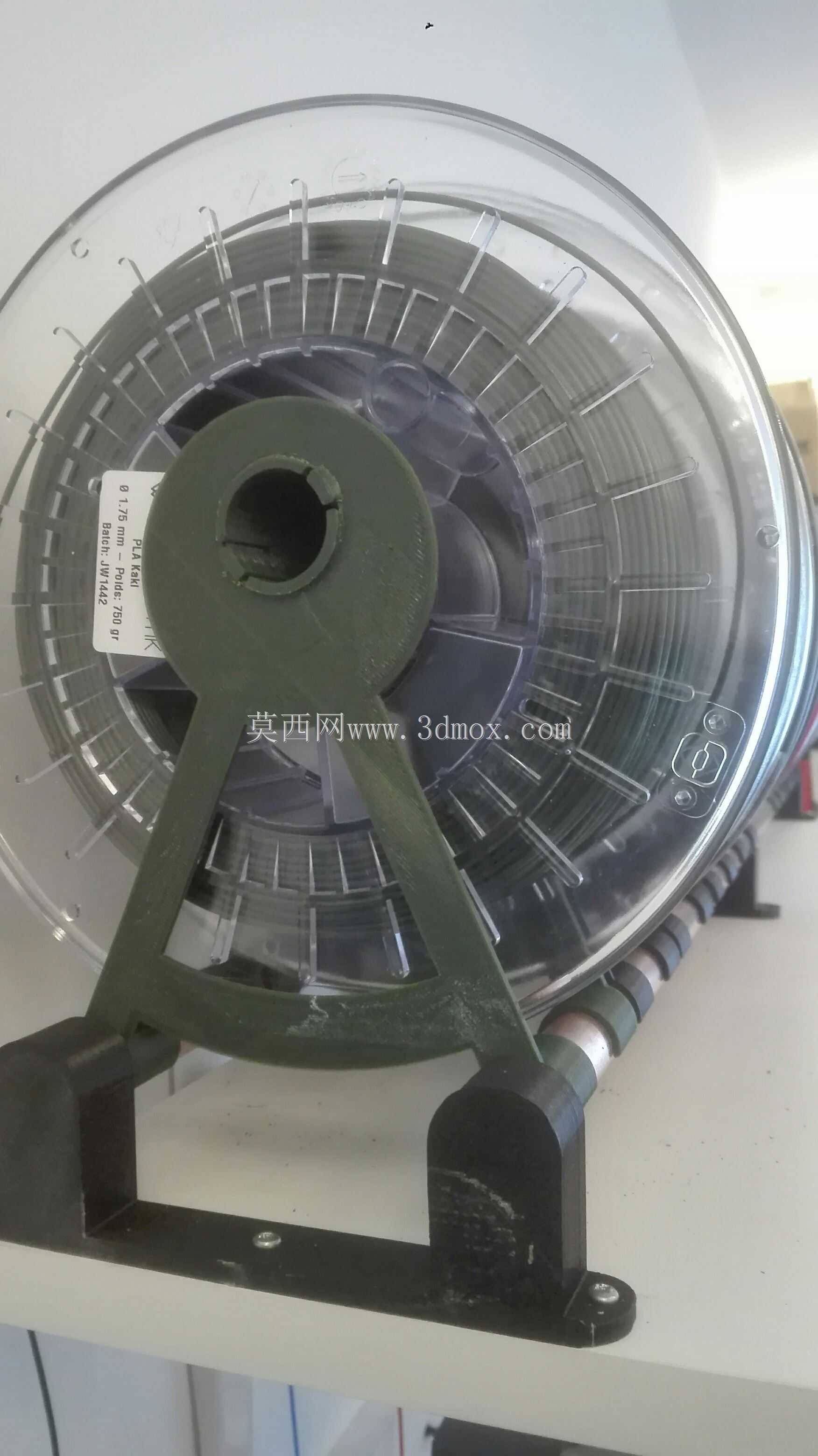

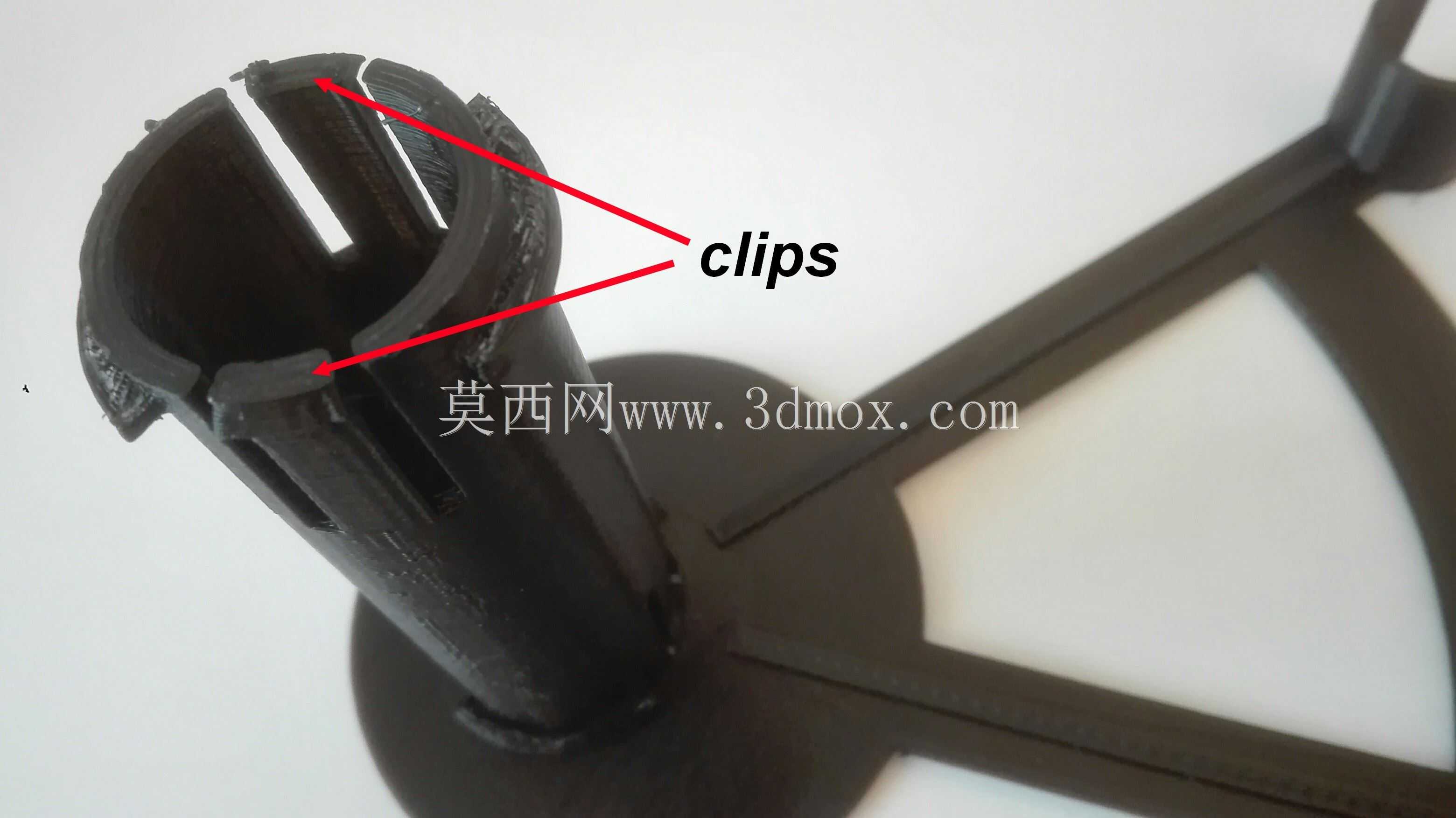

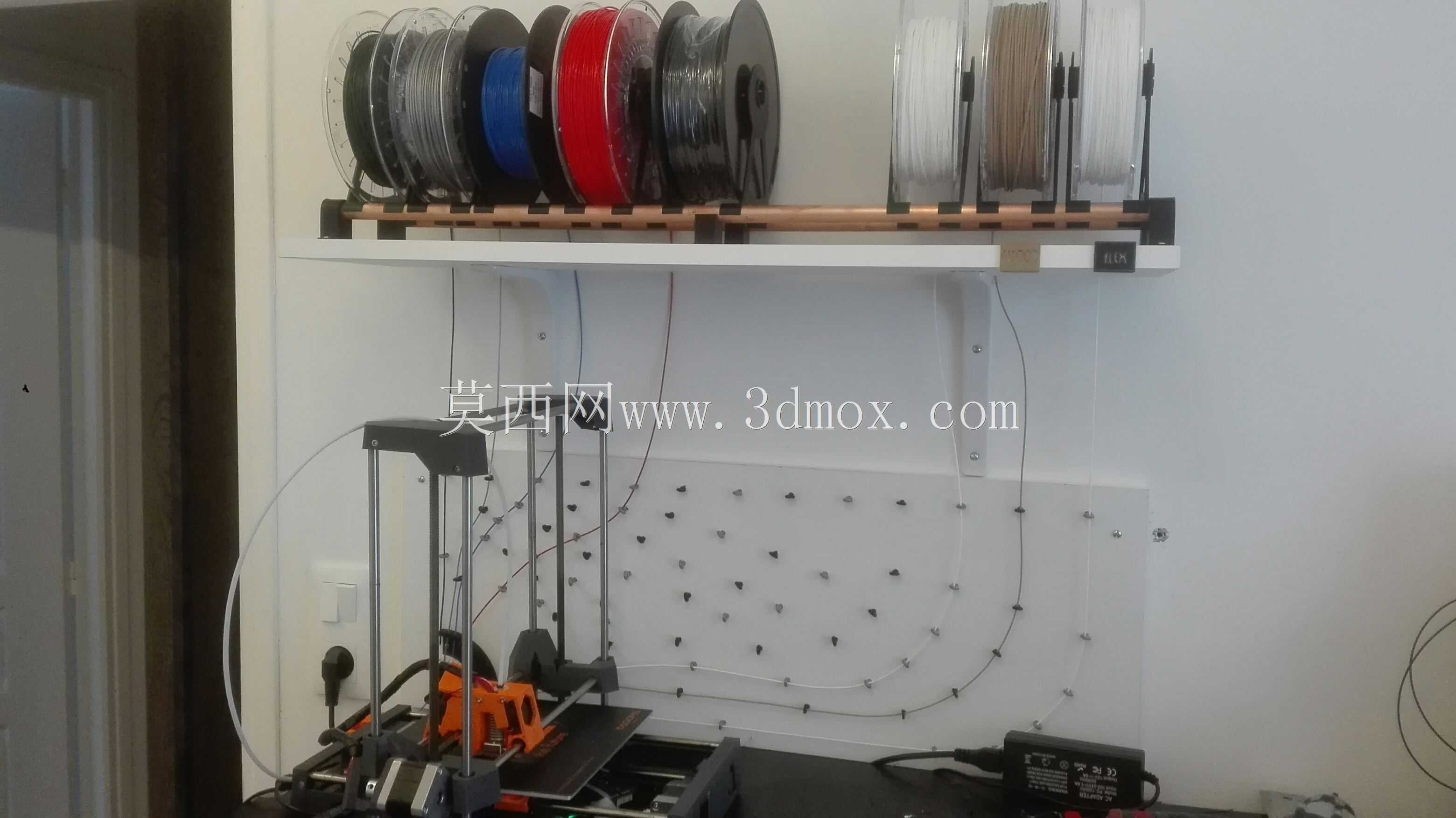

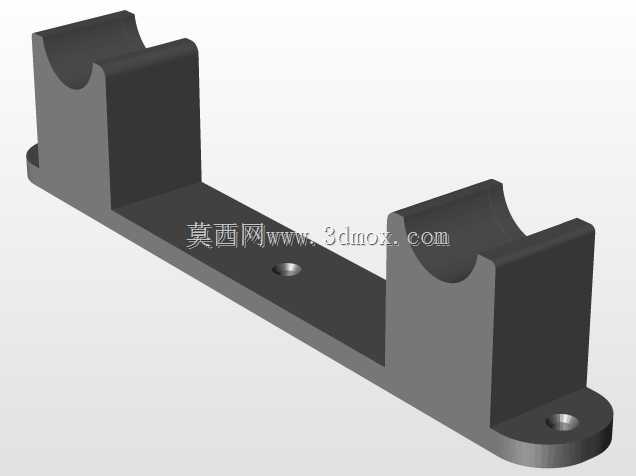

该支架主要面向桌面级FDM3D打印作业场景，用于解决多色、多材质打印过程中耗材存放杂乱、走线干涉、耗材缠绕打结的常见工程问题，适配个人工作室、创客空间、小型3D打印工坊等多设备集中布置的使用环境。从功能设计来看，支架采用壁挂式安装结构，上层设置多组线轴承载位，可同时容纳十数卷不同规格的1.75mm或3mm直径打印耗材，承载杆采用铜质管材制作，表面光滑摩擦系数低，线轴转动送料阻力小，不会出现送料卡顿导致的打印断料、层纹异常问题。下层配套的走线分配系统采用多孔定位板结构，每路耗材对应独立的走线导向点位，耗材从线轴引出后通过定位孔垂直向下送入对应打印机的进料口，走线路径全程无锐角弯折，避免耗材反复弯折产生的脆性断裂隐患，同时不同颜色、材质的耗材走线相互独立，不会出现多线交叉缠绕的情况，即使同时运行多台打印机更换耗材也无需梳理杂乱线组。设计过程中充分考虑安装边界适配性，支架整体采用模块化拼接结构，横向承载长度可根据墙面可用空间灵活增减拼接单元，壁挂安装时仅需在墙面打入对应数量的膨胀螺栓固定支架底座，无需占用桌面操作空间，对于桌面空间紧张的小型工作室尤为适用。支架背板的走线孔位采用矩阵式排布，孔位间距经过反复校核，既保证相邻走线不会产生摩擦干涉，也能适配不同尺寸打印机的进料口位置偏差，安装时可根据打印机实际摆放位置调整耗材穿入的孔位，无需额外加装走线导轮即可保证送料顺畅。线轴承载位设置了可调式限位挡块，可根据不同线轴的宽度调整挡块位置，适配从0.5kg到1kg不同规格的标准耗材线轴，避免线轴在送料过程中沿承载杆轴向窜动导致的送料偏移。在木板安装面的背面预留了沉头孔位，安装时螺栓头完全沉入板材内部不会凸起刮蹭耗材，铜质承载杆与支架连接位置设置了绝缘衬套，避免不同材质接触产生的电化学锈蚀，长期使用也不会出现承载杆卡滞导致线轴转动不畅的问题。
