壁挂式金属电视安装固定支架结构

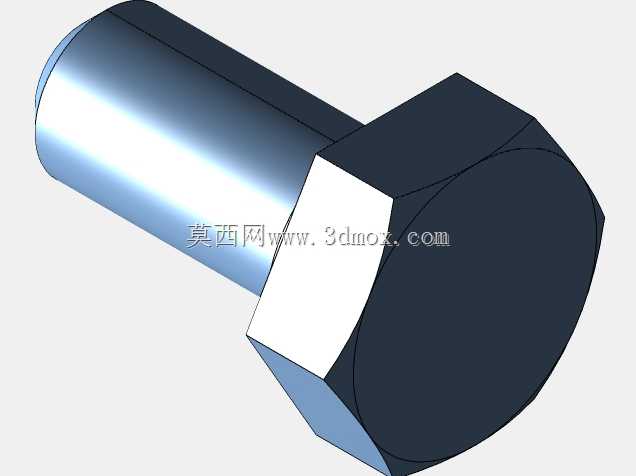

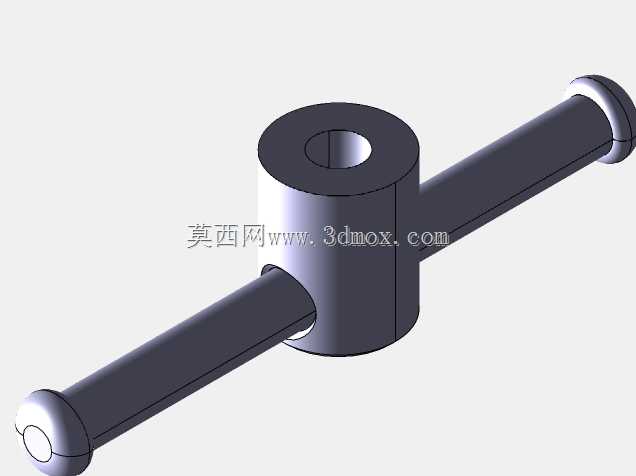

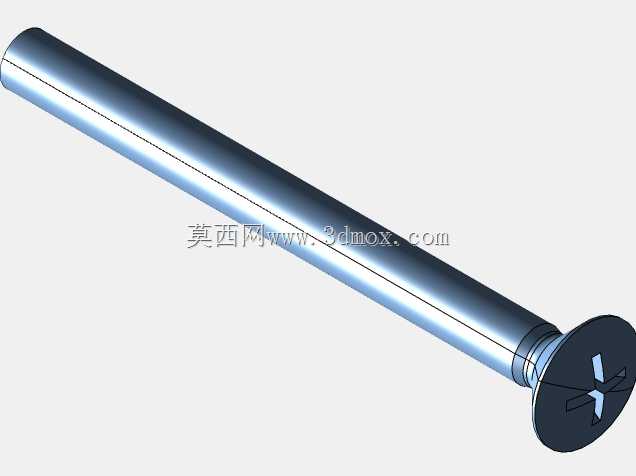

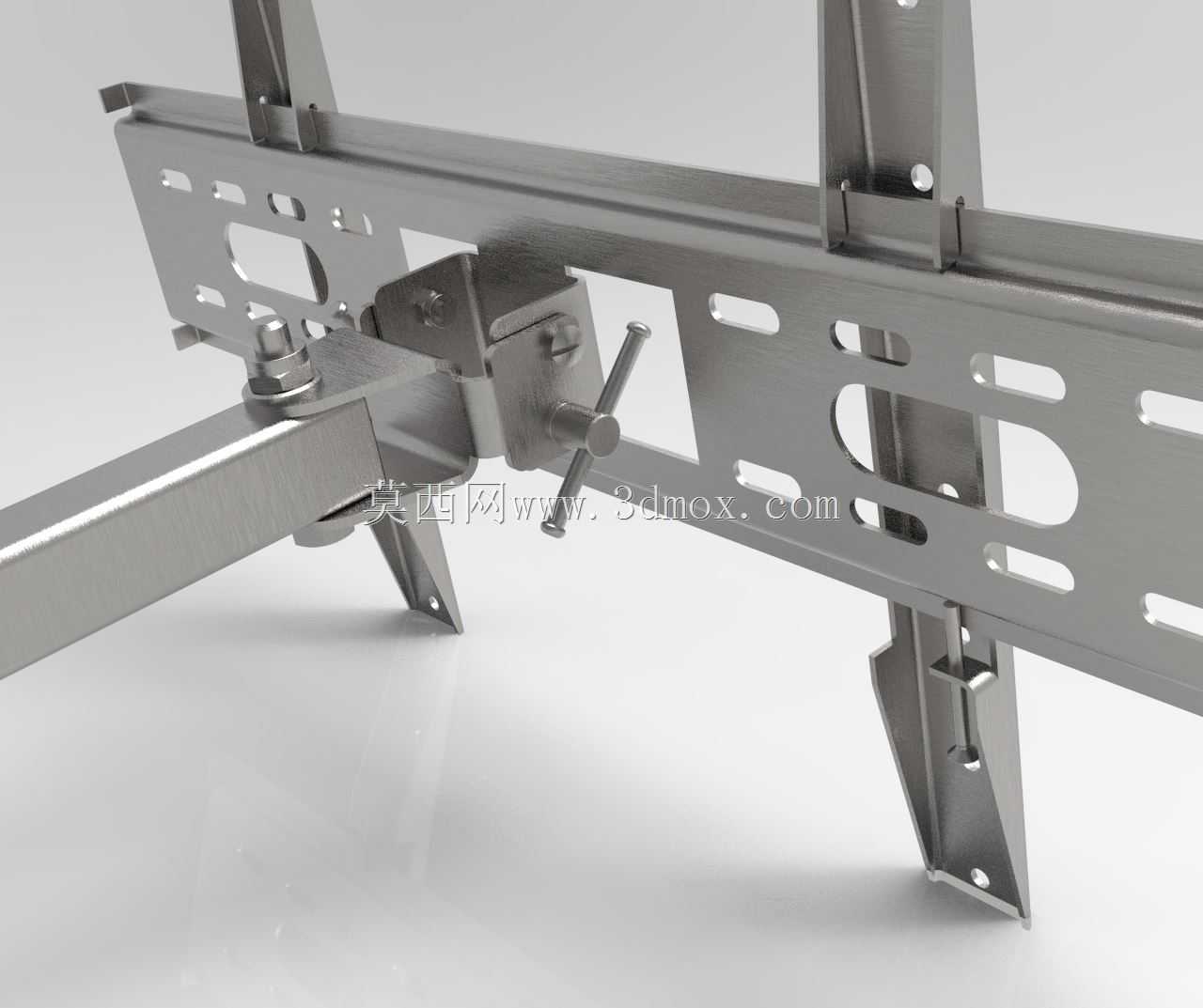

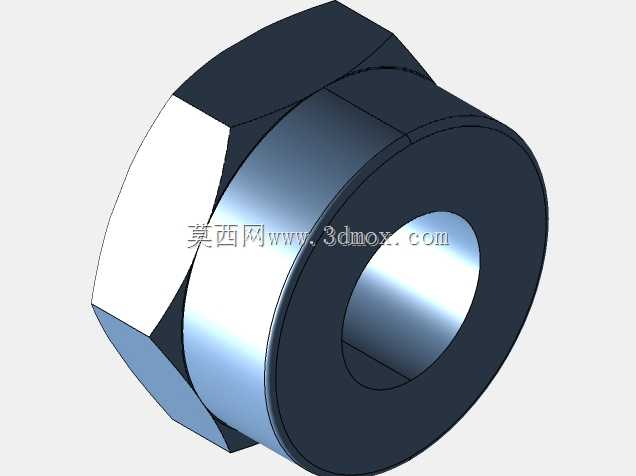

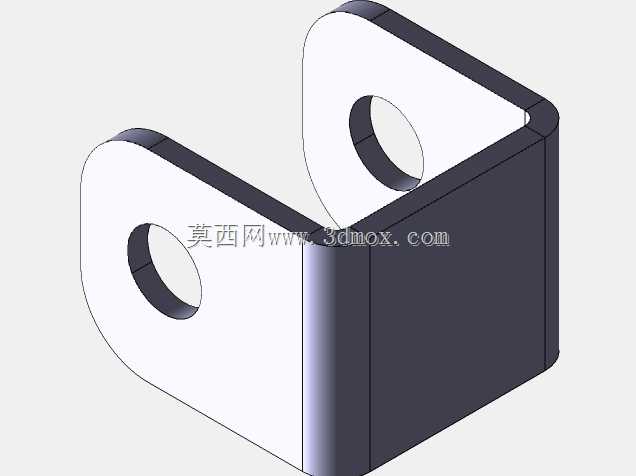

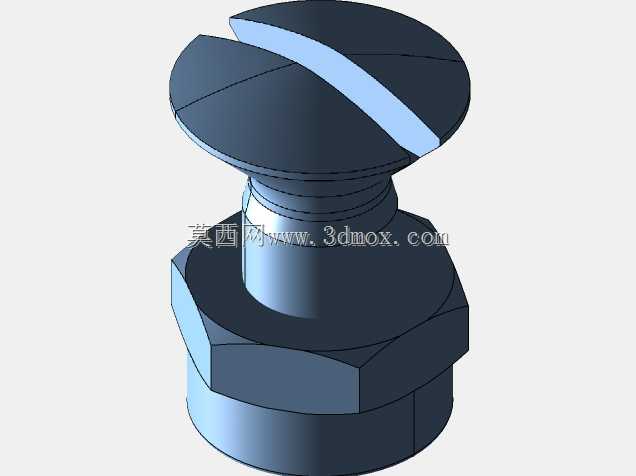

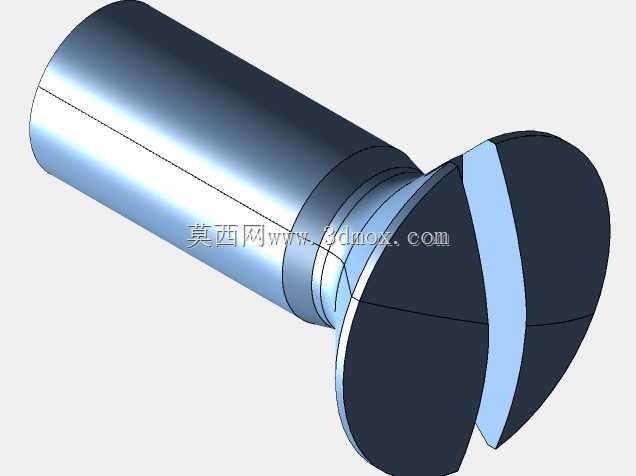

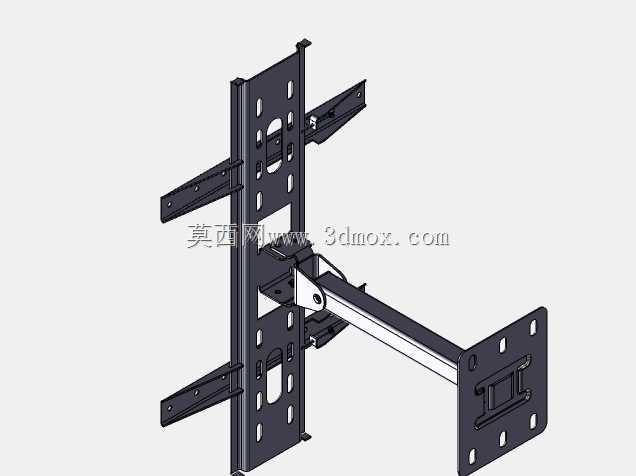

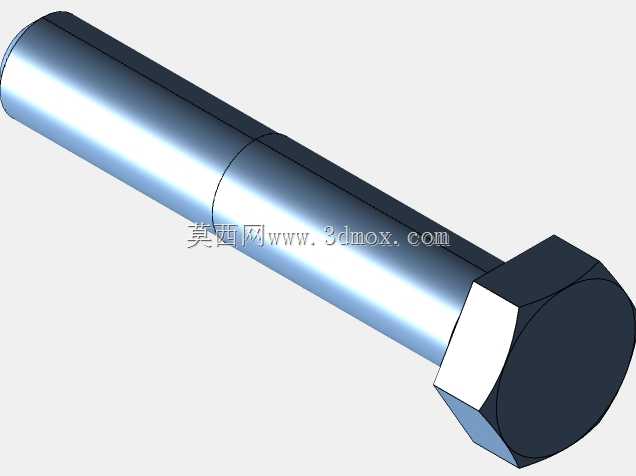

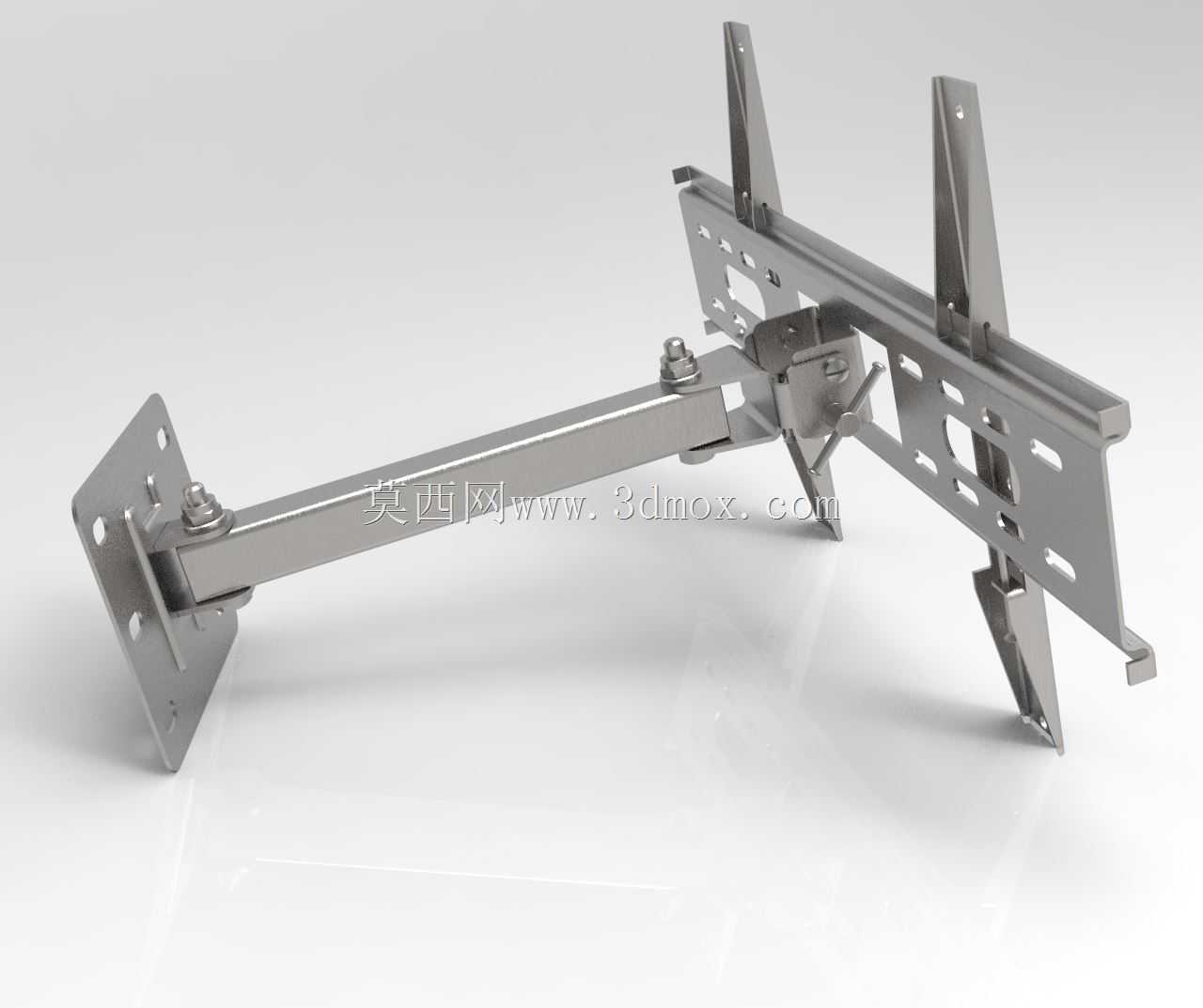

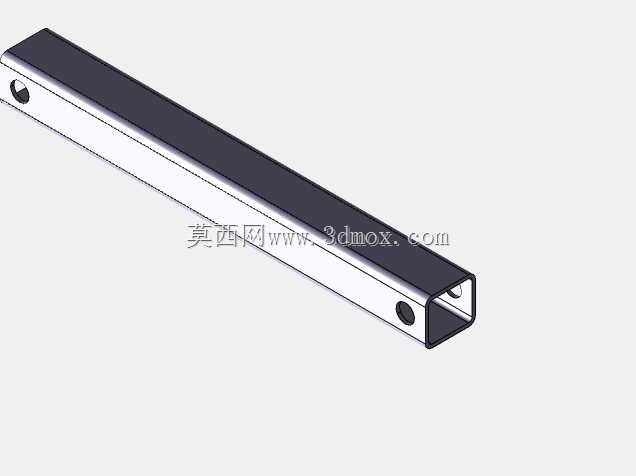

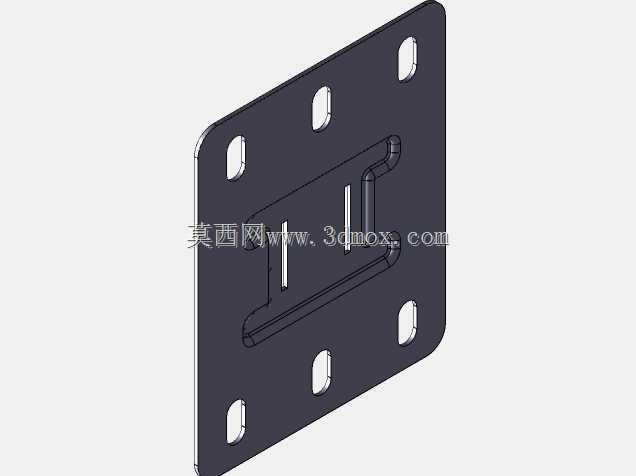

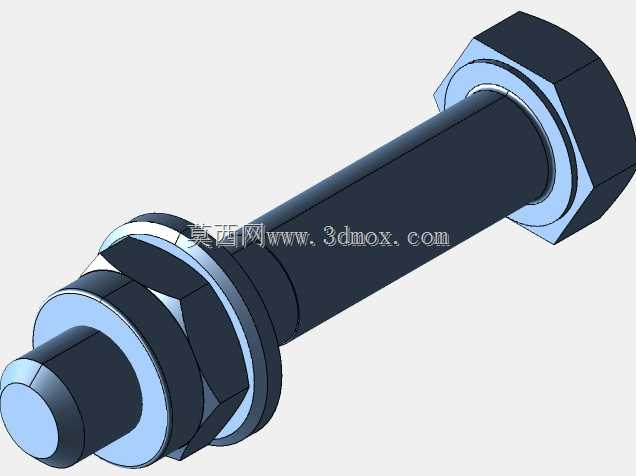

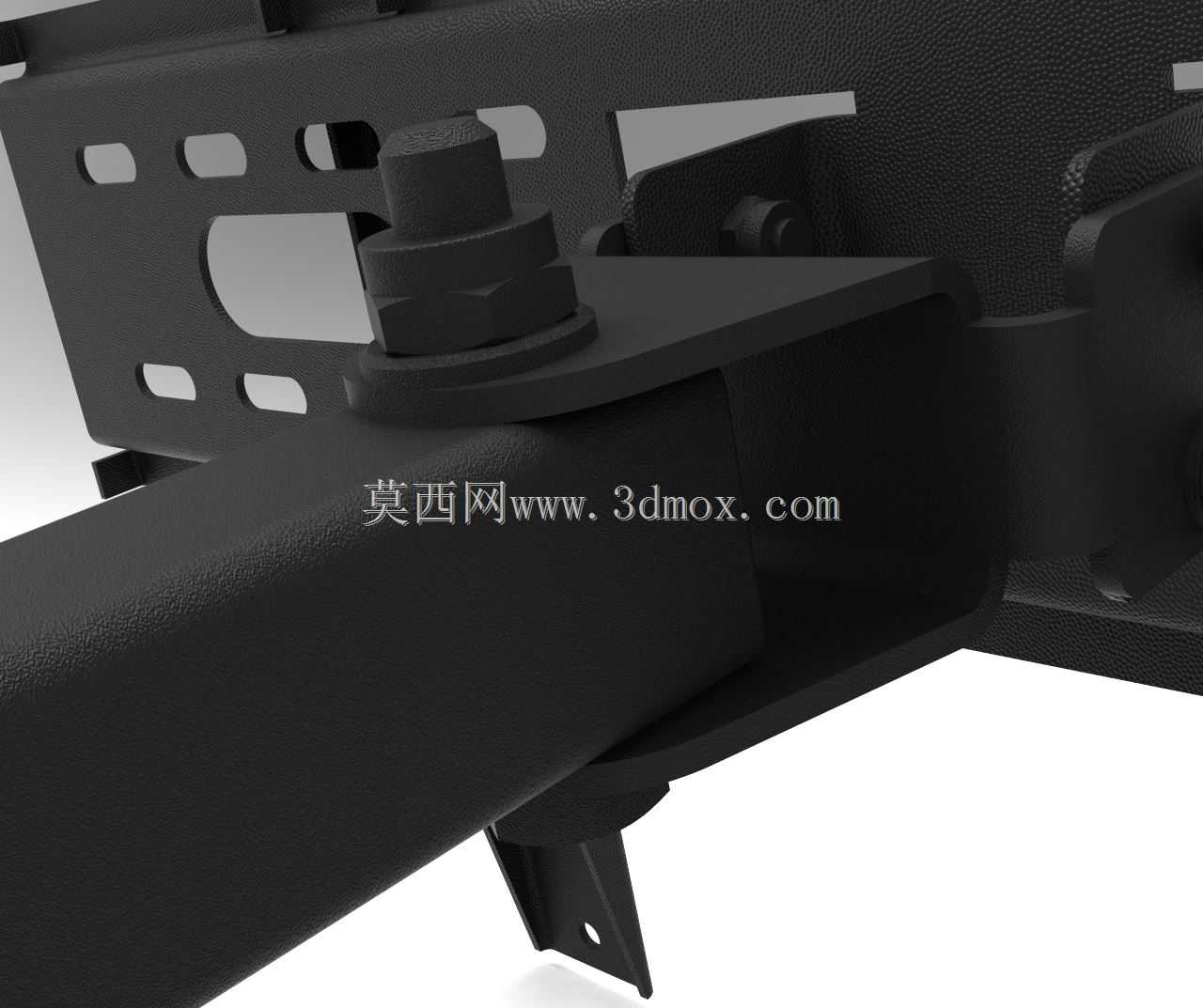

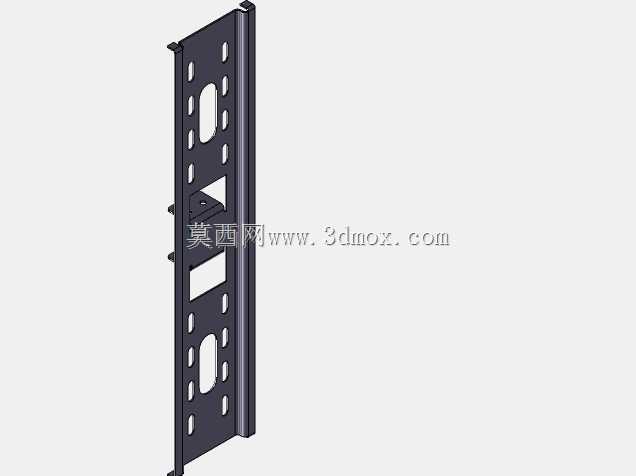

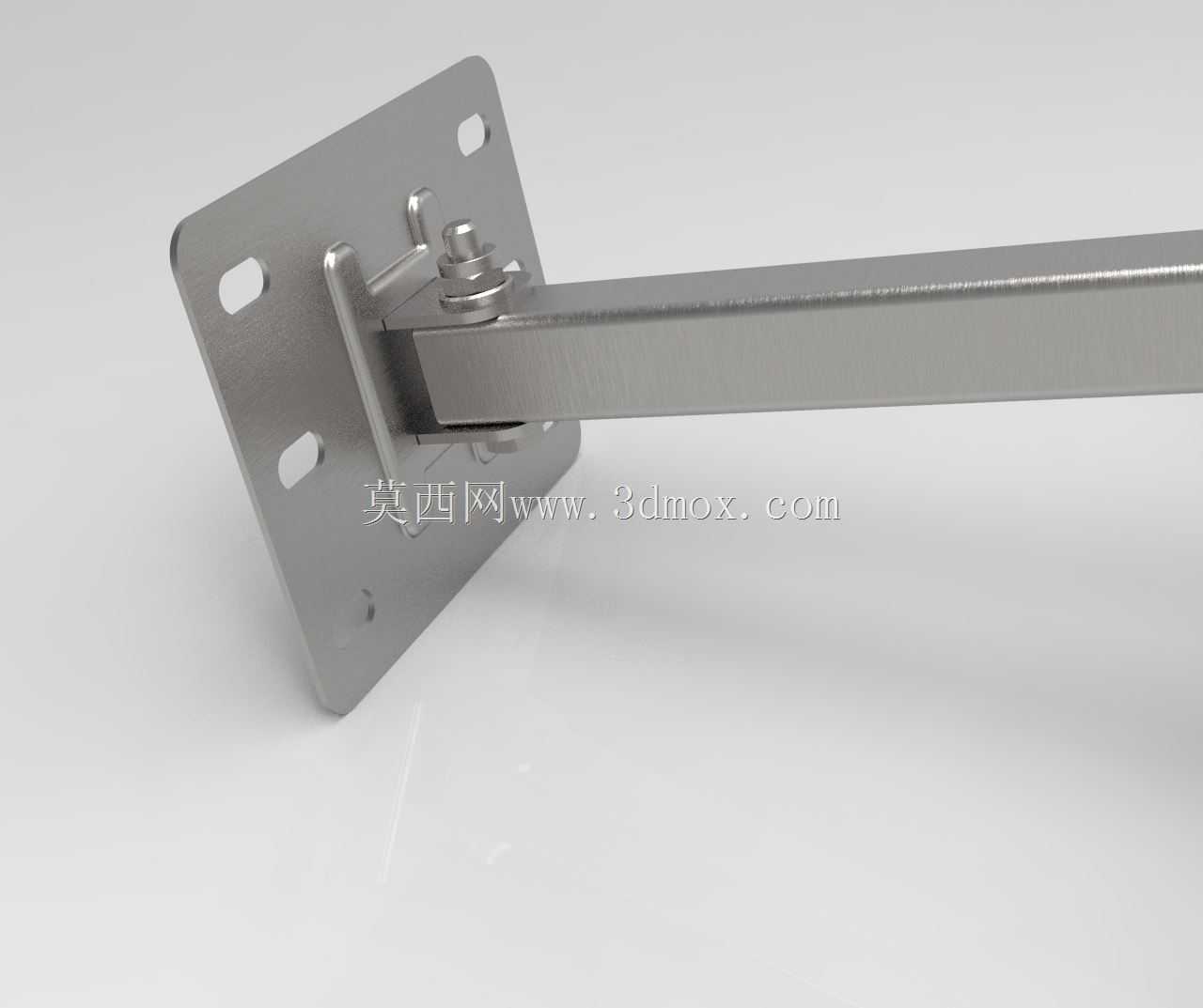

日常家用及商用场景里，大尺寸平板电视的壁挂安装需求始终存在，这类安装结构既要承担显示设备的全重载荷，又要适配不同墙面的安装条件，还要给安装后的微调留出操作空间，避免出现装完后屏幕歪斜、高低错位的问题。这款壁挂固定支架采用冷轧钢板冲压成型的主体结构，所有承力部位都做了翻边强化处理，长条形的主挂板上排布了多组不同间距的腰型安装孔，既可以适配不同孔距的电视背部安装点位，也能在墙面打桩固定时，避开墙内预埋的电线、水管点位，降低安装时的管线破坏风险。主挂板与墙面固定座之间采用了快挂式的卡扣结构，安装时不需要全程托举沉重的电视对位拧螺丝，只需要先将墙面固定座用膨胀螺栓锁定在墙面上，再把固定在电视背部的挂板对准卡扣挂入即可，卡扣位置附带了防脱锁止结构，挂入后拧紧侧边的锁止螺钉，就能避免设备受外力碰撞时从支架上滑脱。支架的挂臂部分做了多段折弯处理，折弯角度经过载荷校核，既保证挂装后电视与墙面之间留出足够的散热间隙，避免电视背部散热空间不足导致元器件过热老化，也能让线缆从支架与墙面的间隙中自然穿出，整理走线时不需要额外开凿过深的墙面线槽。考虑到不同安装场景的墙面平整度存在差异，支架的固定座上设计了微调顶丝结构，挂装完成后可以通过拧动顶丝调整挂板的水平度，不需要反复拆卸膨胀螺栓重新定位，大幅降低高空作业的操作难度。所有冲压成型的板材边缘都做了钝化去毛刺处理，安装过程中不会划伤施工人员的手部，也不会割破电视背部的连接线外皮。挂板上的镂空孔位除了承担安装对位的功能，也能在保证结构强度的前提下降低支架自身重量，减少墙面的载荷负担，即便是轻质砖墙面，配合对应的膨胀螺栓也能达到安全的承重要求。支架的活动连接部位采用了标准的螺栓紧固件，长期使用后如果出现松动，可以直接用常规工具拧紧维护，不需要更换整套支架结构。
