可调位内外螺纹夹紧杆手柄结构

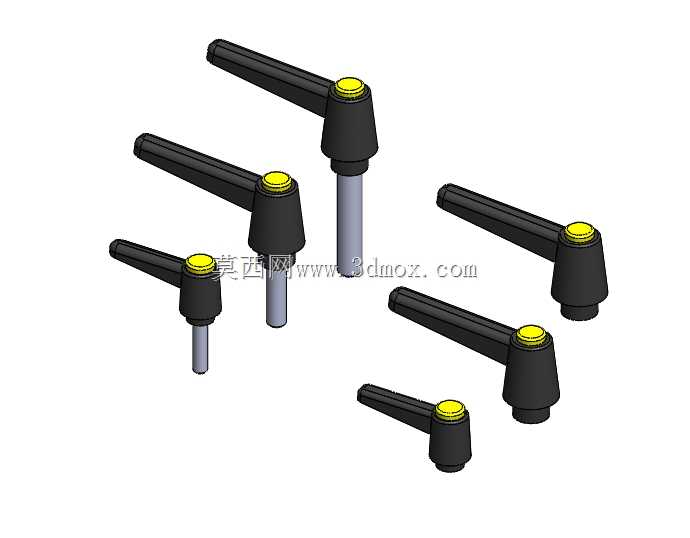

做设备结构设计的同行大多碰到过操作空间受限的锁紧场景，比如工装夹具侧面、设备检修门旁、可调工作台的限位位置，常规的六角螺母或者蝶形手柄要么需要扳手拧动，要么转动时会被周边结构干涉，这时候可调位的夹紧手柄就是非常实用的选型方案。这次的夹紧杆做了内外螺纹两个系列，覆盖M6、M8、M10三个常用的公制螺纹规格，能适配不同的安装需求：外螺纹款直接拧入带内螺纹的安装基座，内螺纹款则可以配合螺柱穿过安装板后锁紧，不用额外加工螺纹孔，适配性更强。

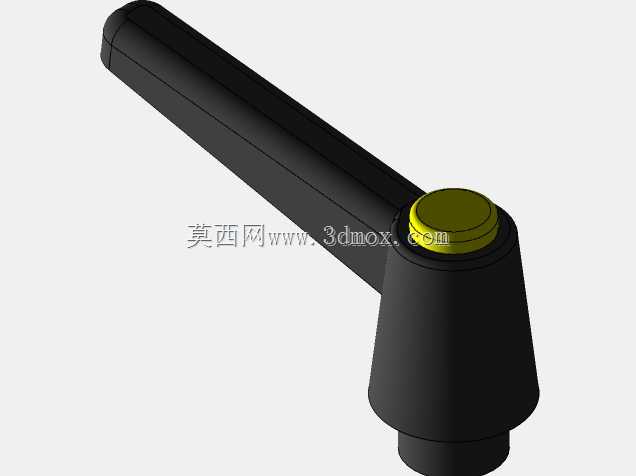

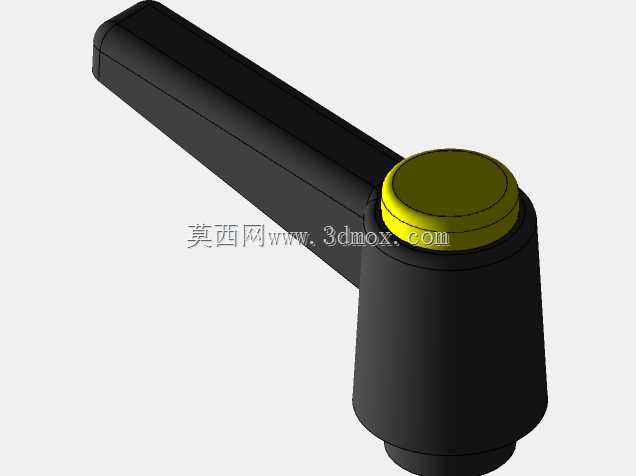

从实际使用场景来说，这类手柄常见于机床工作台的行程锁紧、工装夹具的快速压紧、检测设备的角度调节、输送线的护栏位置固定等位置，不需要额外工具，操作人员徒手就能完成锁紧和松开动作，比传统的紧固件操作效率高很多。设计上采用了偏心锁紧的核心结构，手柄顶部的黄色端盖内部藏着棘轮式的可调位结构，拉起端盖就可以任意调整手柄的握持角度，松开后自动卡合，哪怕安装位置周边有遮挡，也能把手柄转到顺手的位置发力，不会出现拧到最后手柄卡在障碍物上没法锁紧的问题。

外形尺寸上，不同螺纹规格对应不同的力臂长度，M6款手柄长度最短，适合锁紧力要求不高、空间紧凑的位置；M8、M10款力臂依次加长，能提供更大的锁紧力矩，适合需要较大压紧力的工装场景。安装边界方面，外螺纹款的螺杆长度做了标准化设计，伸出基座的长度刚好满足手柄转动时不会蹭到安装面，内螺纹款的螺纹深度适配常规长度的螺柱，安装时不需要额外裁切螺柱，能直接匹配市面上常用的标准螺柱配件。手柄握持部分做了防滑的锥度造型，表面是哑光的硬质材质，沾了少量切削液或者油污也不容易打滑，根部的加强结构能承受反复扳动的冲击力，不会出现手柄根部断裂的问题。做三维建模的时候，把每个规格的安装孔位、转动避让空间都做了准确的还原，选型的时候可以直接把模型调入装配体，检查周边结构的干涉情况，不用自己反复测量尺寸建模，能节省不少结构设计阶段的时间。
