带整体止动块的可调角度锥形铰链结构

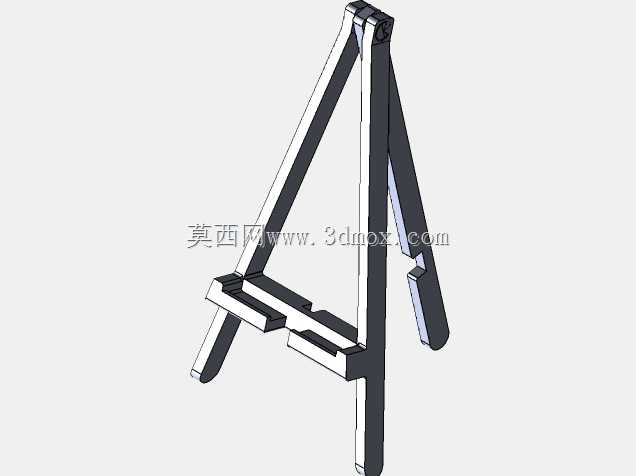

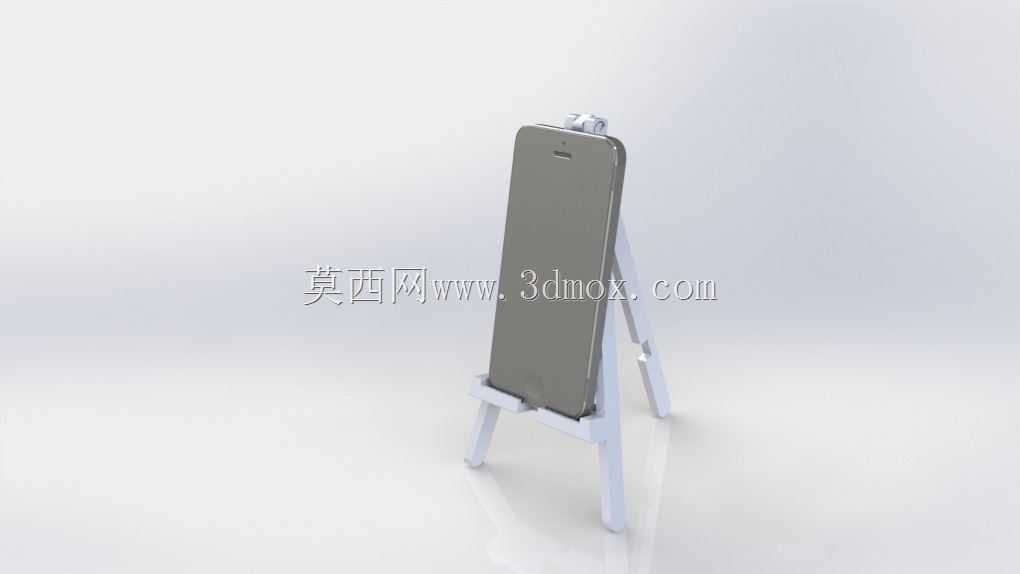

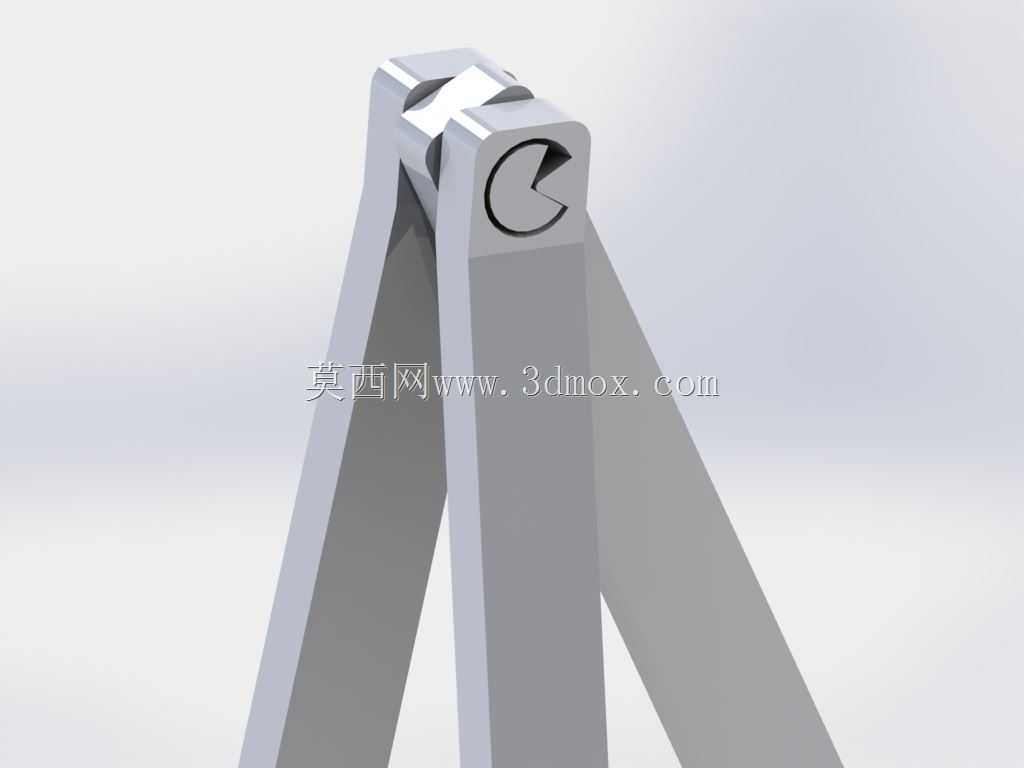

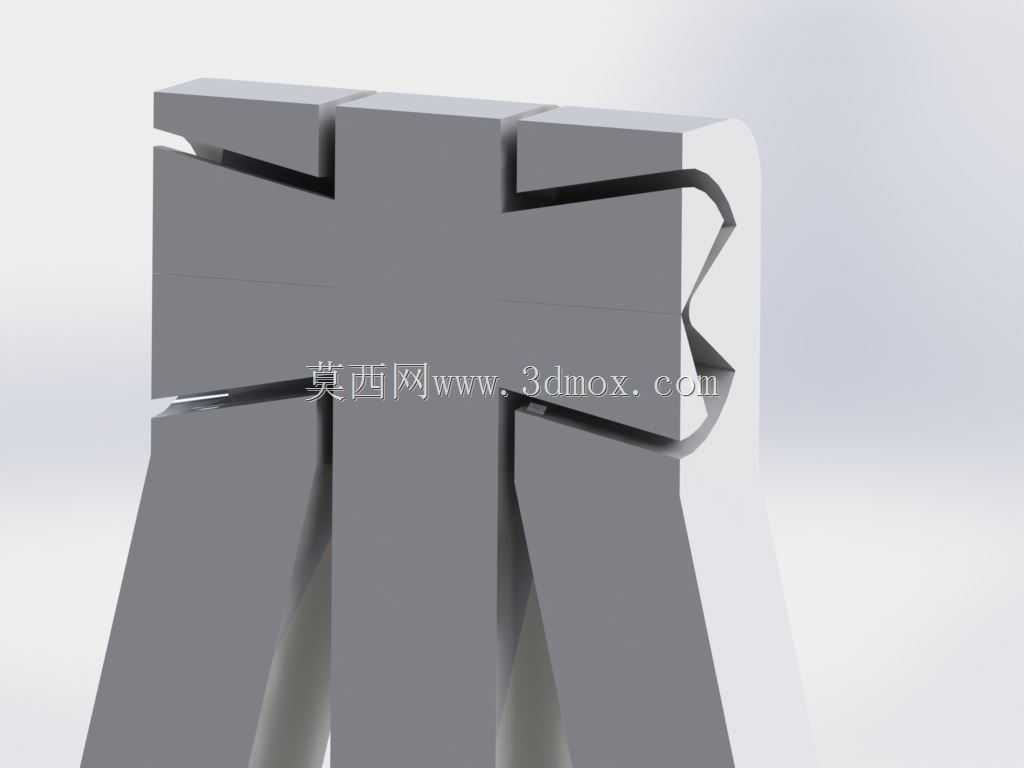

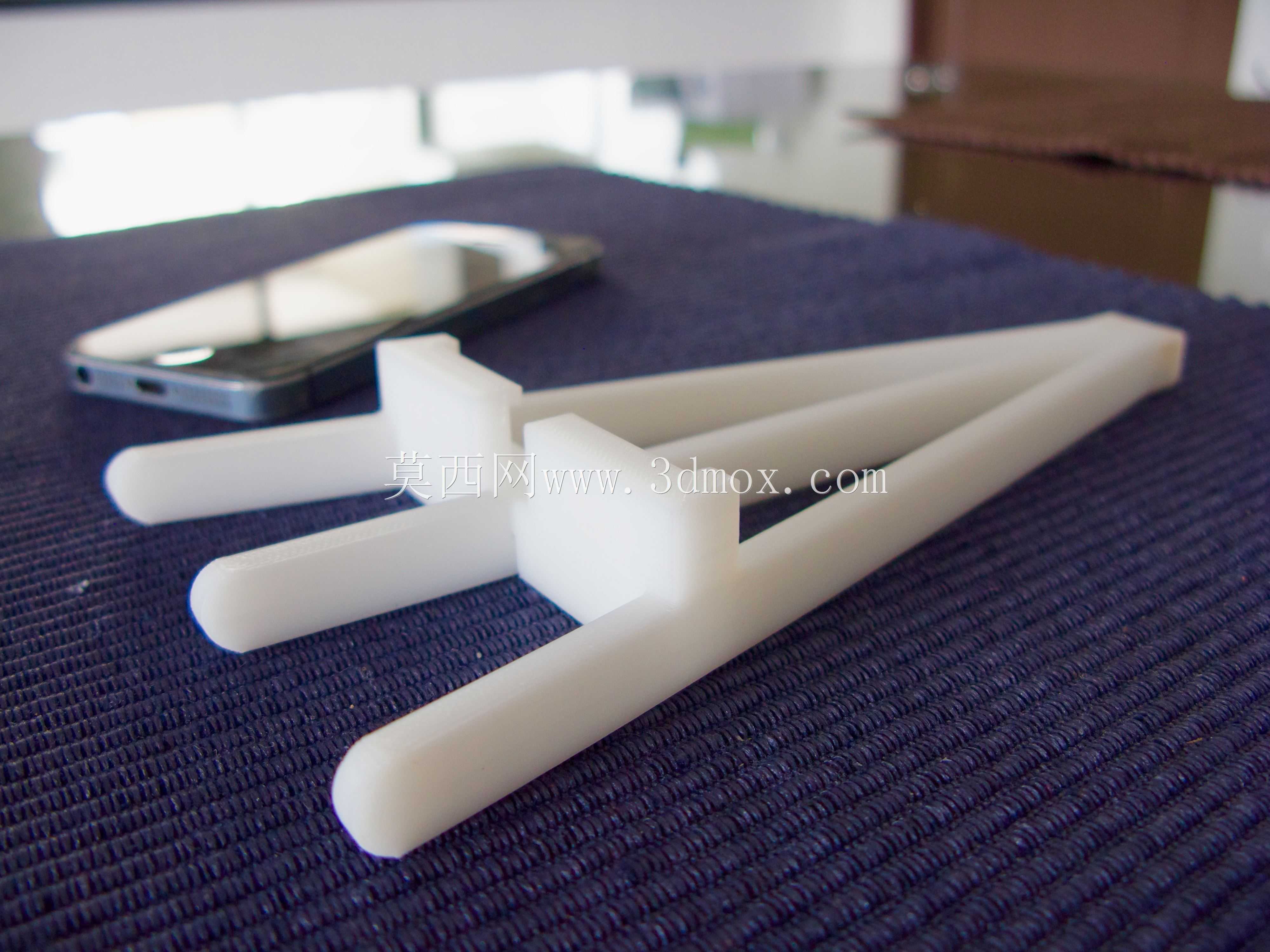

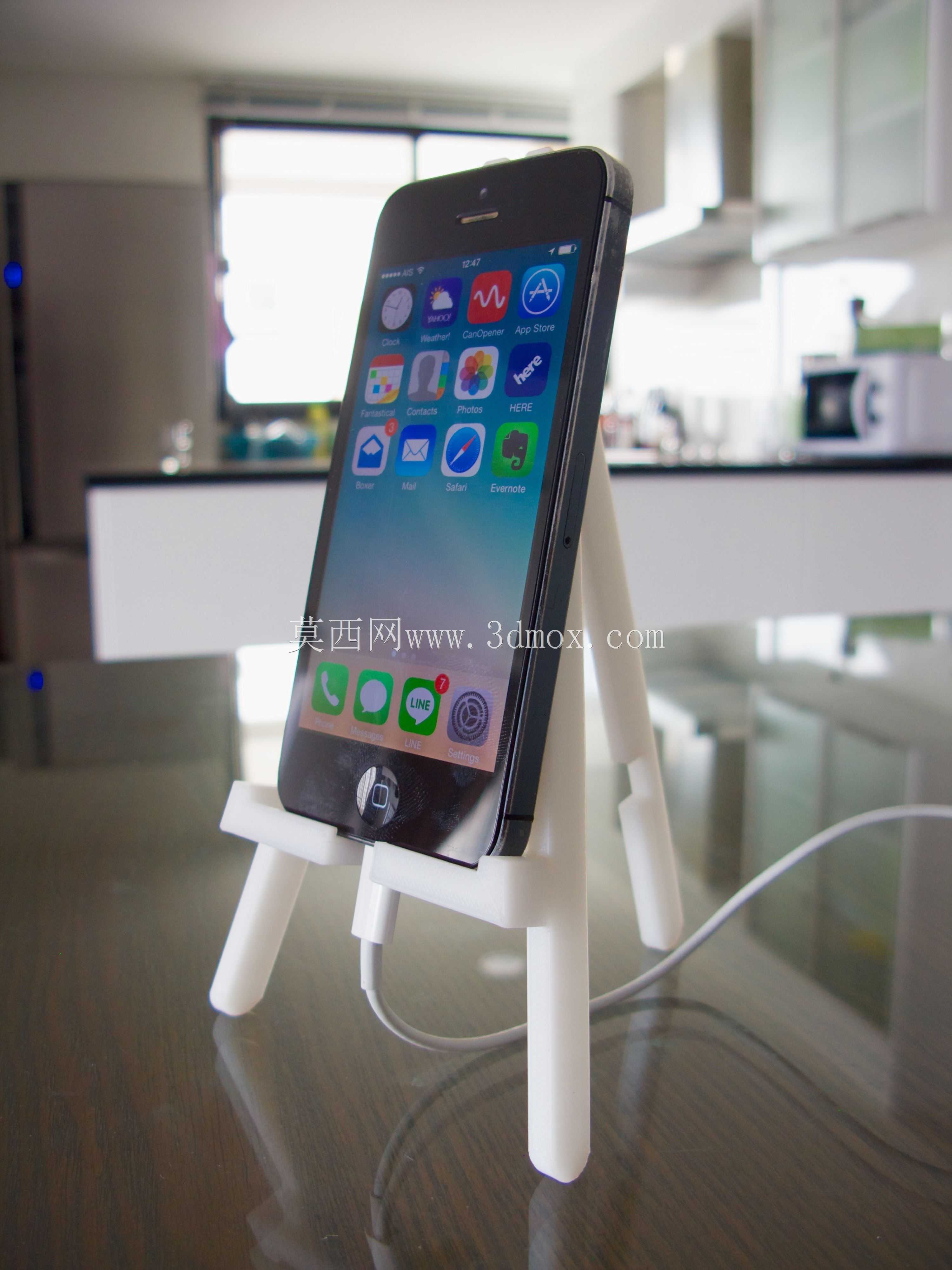

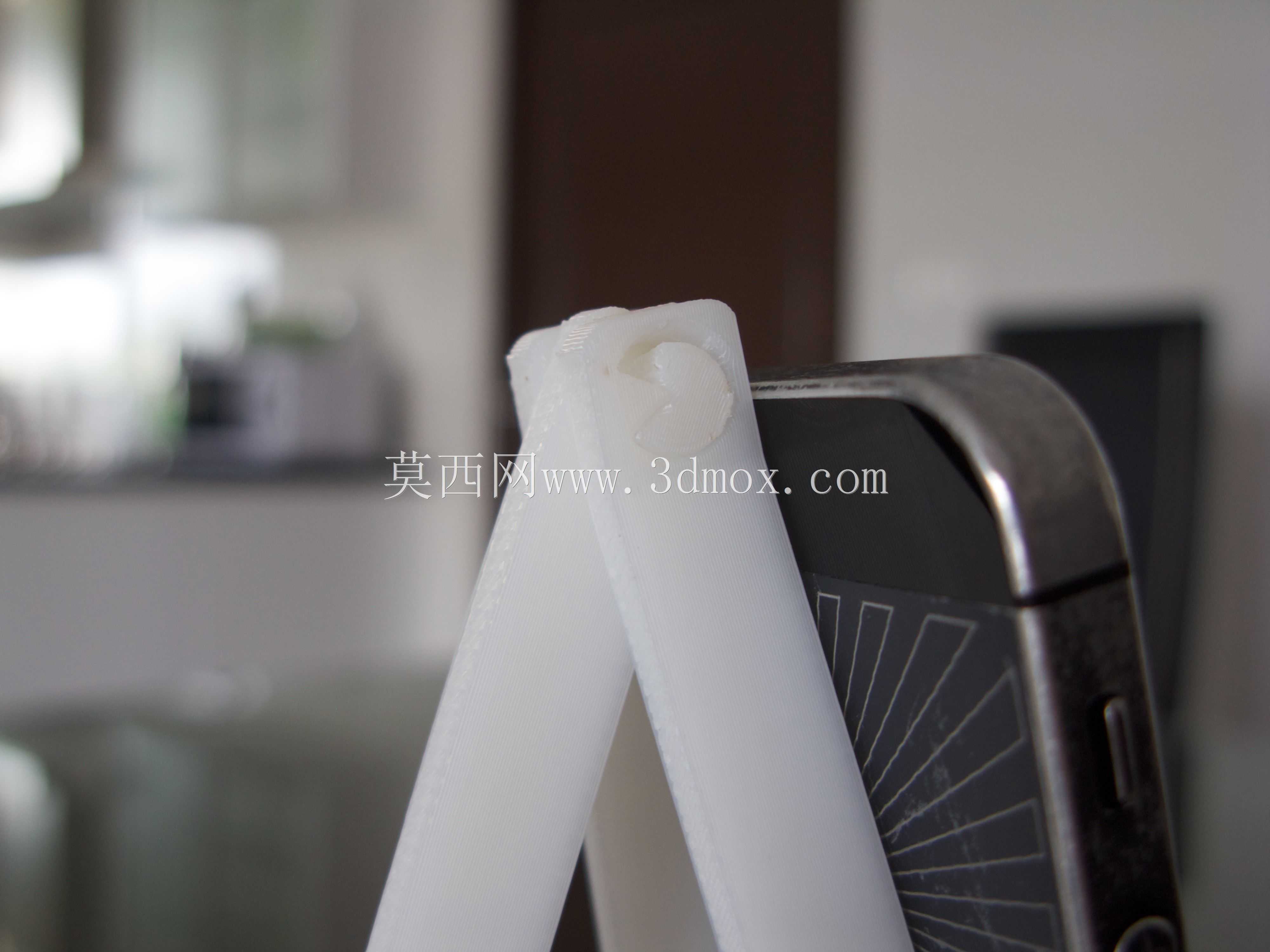

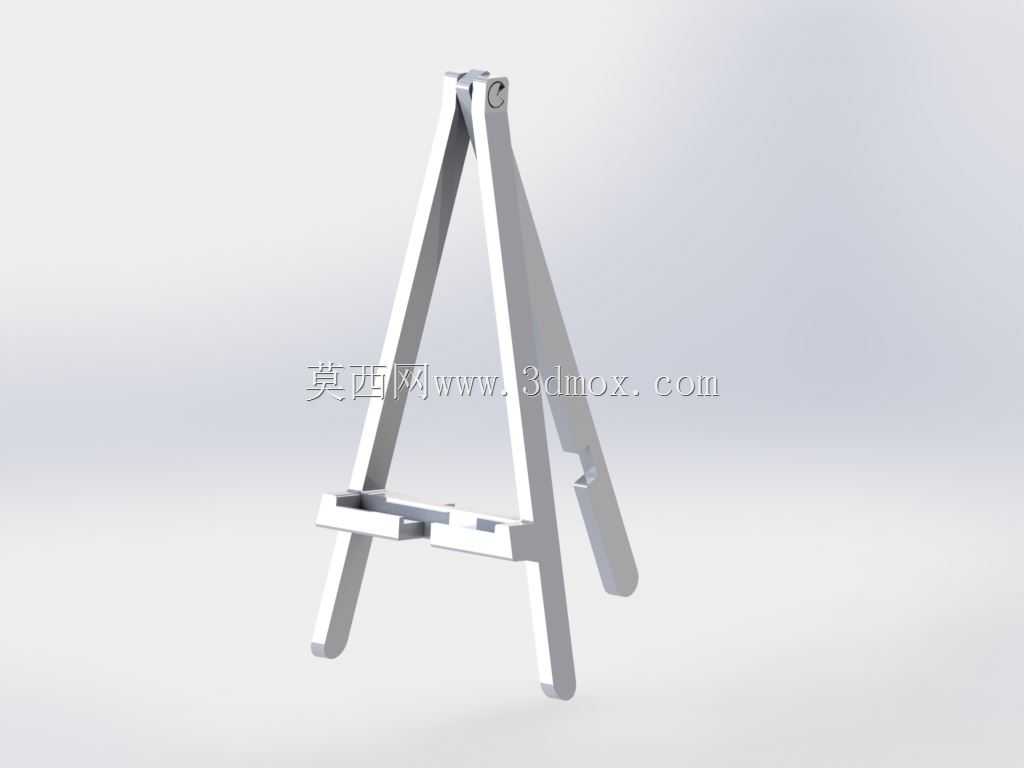

这类带整体止动块的锥形铰链，常应用在需要定角度支撑、可快速折叠收放的小型支撑结构场景中，比如便携展示支架、小型桌面置物架、折叠式电子设备底座这类需要反复开合、且在展开后需要稳定保持特定支撑角度的构件上，区别于普通无定位的合页类铰链，它不需要额外加装锁扣或者支撑拉杆，仅靠自身铰接部位的止动结构就能完成角度锁定，能大幅简化整体产品的结构组成，减少装配零件数量。从功能特性来看，该铰链采用锥形铰接配合，相比圆柱销铰接，锥形配合面在长期开合磨损后可以通过轴向微调自动补偿间隙，不会像普通圆柱销铰链那样使用一段时间后出现松旷晃动的问题，整体止动块和其中一个铰接臂做成一体化结构，省去了额外装配止动零件的工序，也避免了装配式止动块受冲击后移位、脱落的风险，止动缺口的位置直接决定了支撑腿的最大展开角度，转动到预设角度后，铰接部位的卡合结构会嵌入止动缺口，限制铰接臂继续转动，从而给支撑结构提供稳定的横向与纵向支撑力，抵消支撑腿承受的载荷带来的回转力矩。设计这类铰链的时候，首先要匹配使用场景的支撑载荷，核算铰接部位的剪切应力与接触应力，锥形配合面的锥度不能选得过大，锥度过大会导致铰接转动阻力过高，开合手感生涩，锥度过小则会削弱自锁止动的可靠性，容易受载荷冲击出现脱开的问题；止动块的缺口角度需要结合支撑腿的展开高度、支撑面的倾斜角度反复校核，既要保证展开后支撑结构的重心落在支撑面范围内，避免出现倾覆风险，也要保证折叠后两个铰接臂可以完全收拢，不会出现结构干涉。安装边界上，该铰链的两个铰接臂端部都预留了平直安装面，可以通过螺丝或者粘接的方式和被支撑构件连接，铰接部位的径向尺寸要控制在安装位的预留空间内，避免转动时和周边构件发生剐蹭，轴向的配合长度要根据支撑臂的板材厚度匹配，保证安装后铰接端面和支撑臂侧面齐平，不会突出过多影响外观或者造成勾挂。实际使用中，这类一体化止动的铰链尤其适合一体3D打印制作的小型折叠结构，不需要额外装配销钉或者紧固件，打印完成后仅需清理支撑材料即可直接使用，铰接转动部位预留合适的配合间隙，就能保证转动顺畅同时没有多余旷量，止动部位的卡合力度可以通过调整卡合凸台的过盈量来适配，需要频繁调整角度的场景可以适当减小过盈量降低解锁力度，需要高支撑稳定性的场景则可以适当增大过盈量，避免受意外触碰导致支撑解锁。
