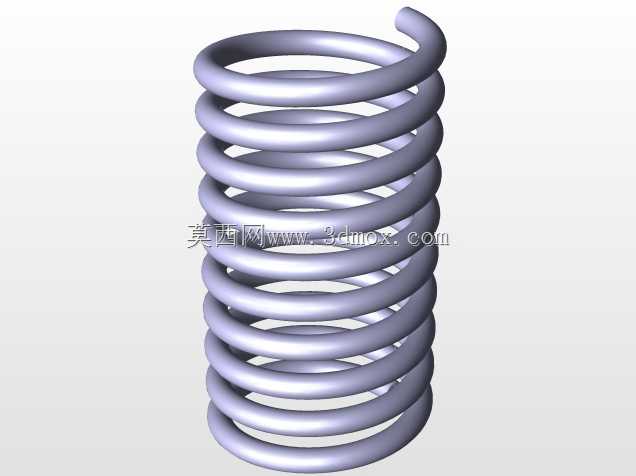

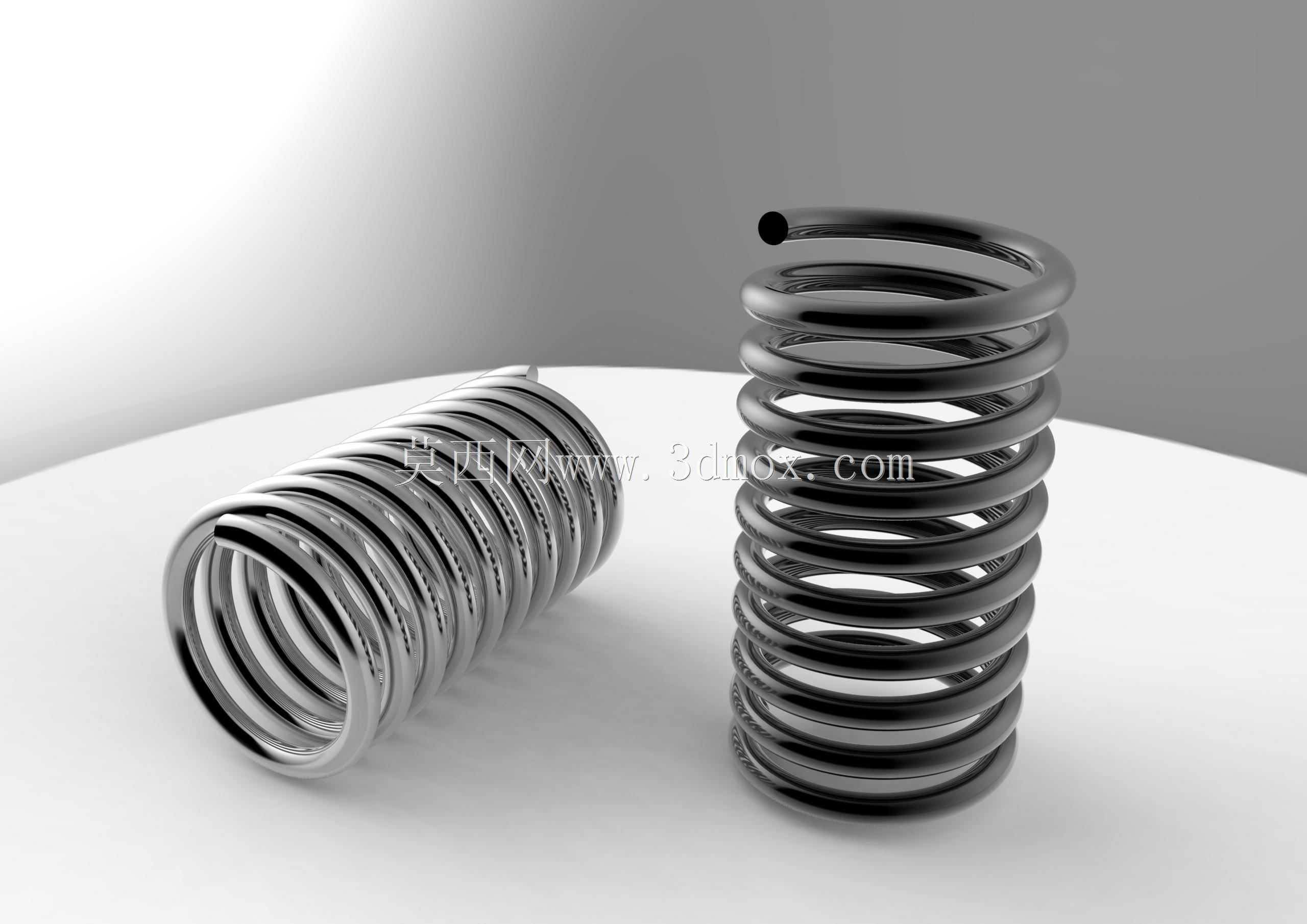

CATIA平台等径圆柱螺旋压缩弹簧建模

这类等径圆柱螺旋弹簧是机械结构里最常用的弹性储能元件，日常选型和建模时首先要匹配安装空间的边界约束，建模前需要先确认安装位的沉孔直径或者导向杆外径，弹簧的外径要比沉孔内径留0.5到1毫米的装配间隙，内径要比导向杆外径大0.3到0.8毫米，避免工作过程中出现卡滞、偏磨的问题。从实际应用场景来看，这类弹簧覆盖的工况极广，小到消费电子的按键回弹结构、低压电器的触点压紧结构，大到通用设备的缓冲复位机构、阀门的启闭复位组件、工装夹具的快压回弹结构，只要是需要提供线性弹力、缓冲吸能、复位驱动的位置，都能见到这类恒径螺旋簧的身影。

建模过程中要先捋清设计逻辑：首先确定有效圈数，有效圈数直接决定弹簧的刚度，相同线径和中径的前提下，有效圈数越多刚度越低，能提供的弹力越平缓，支撑圈的设置要匹配端部的安装形式，两端并紧磨平的结构需要在建模时预留1到1.5圈的支撑段，这部分圈数不参与弹力形变，主要作用是保证弹簧站立时的垂直度，避免受压时出现侧向偏移。螺旋扫掠的路径要严格遵循等距螺旋线规则，恒定的螺距是保证弹簧刚度线性的核心，建模时不能出现螺距不均的问题，否则实际生产出来的弹簧弹力曲线会出现非线性突变，直接影响整套机构的动作可靠性。

从功能特性来看，这类等径螺旋簧的结构对称性好，受力时应力分布均匀，相较于变径、变螺距的特殊弹簧，它的加工工艺更成熟，量产时的尺寸一致性更容易控制，采购和定制成本也更低。设计建模时还要考虑并紧高度的参数，也就是弹簧被压到所有圈完全贴合时的总高度，这个数值必须小于安装位的最小压缩行程空间，避免机构运动到极限位置时弹簧被压并失效，甚至出现永久塑性变形。端部的磨平处理在建模时也要体现出来，磨平后的端面粗糙度和平面度要能保证弹簧和安装座的贴合面积不低于端面总面积的70%，防止工作时出现异响、偏载的问题。

实际选型搭配时，还要结合工作载荷的循环次数确认线径参数，如果是高频往复运动的工况，要适当增大线径、降低单圈应力，提升弹簧的疲劳寿命，如果是静态压紧的工况，可以在满足刚度要求的前提下适当减小线径，优化结构的整体重量。建模时的螺旋升角要匹配线径和中径的比例，升角过大容易导致弹簧受压时失稳侧弯，升角过小则会浪费轴向安装空间，常规工况下把升角控制在5度到9度之间是比较合理的区间，能兼顾稳定性和空间利用率。
