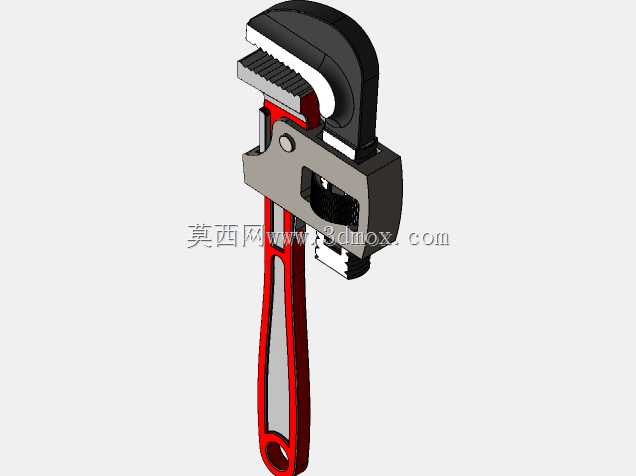

可调式管道夹持管钳结构设计

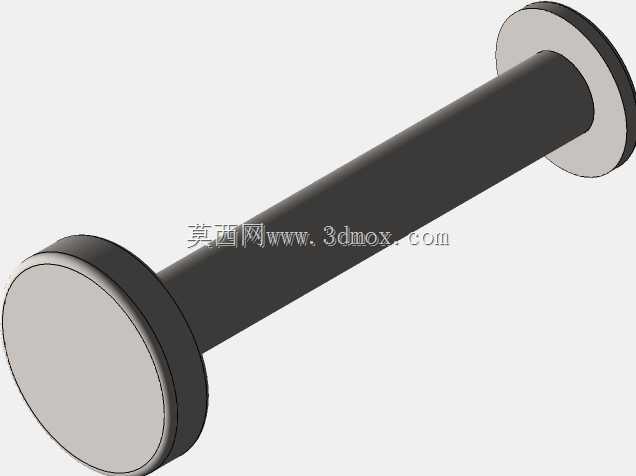

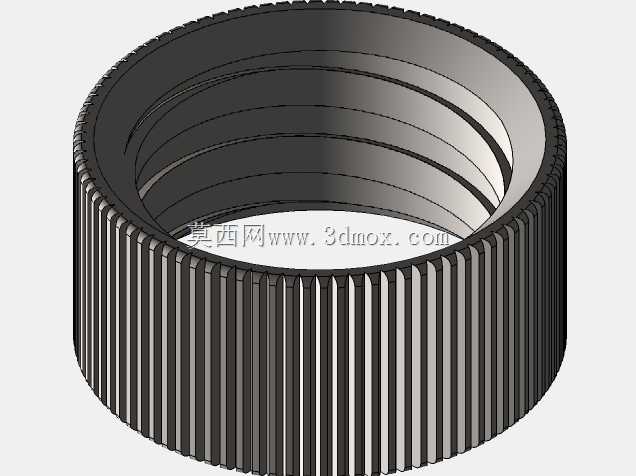

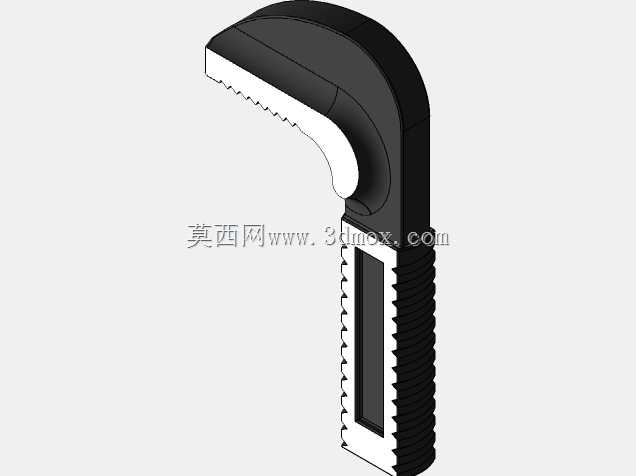

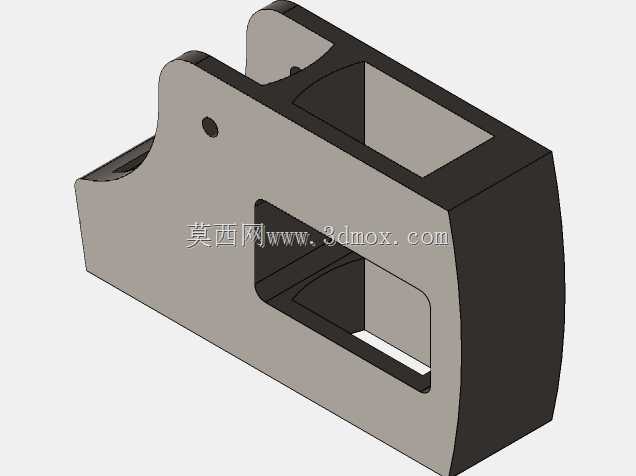

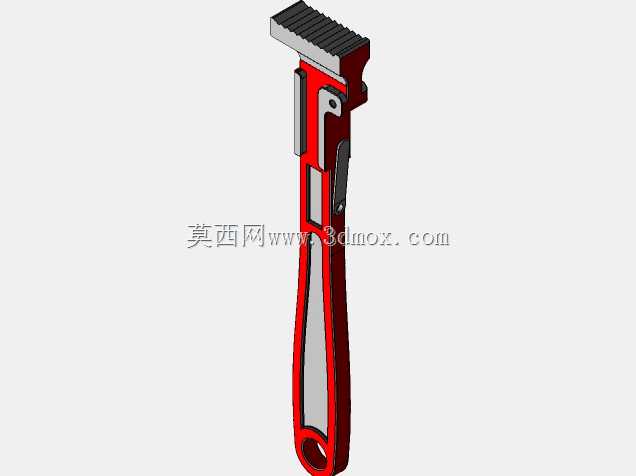

这款管钳主要面向民用给排水施工、工业管道运维、消防管线安装、石化管路检修等场景设计，核心用途是为不同外径的金属螺纹管、镀锌管件提供足够的夹持扭矩，完成螺纹副的拧紧与松卸作业，尤其适配小空间内的管路拆装工况，相比普通固定开口扳手，可适配的管径范围更广，夹持时不会出现管件表面打滑的问题。从功能特性来看，该管钳采用活动颚板配合齿条调节的结构，扳动调节螺母即可快速调整开口大小，适配公称直径15mm到50mm的常规管路；固定颚板与活动颚板的齿面做了淬硬处理，齿形为斜向锯齿结构，夹持时咬合力会随着施加在手柄上的扭矩增大而同步提升，避免施力过程中颚板脱开；手柄部分采用包胶结构设计，握持时可缓冲部分反作用力，降低长时间作业的手部疲劳感，同时手柄的力臂长度经过匹配计算，在常规成年人施力范围内即可输出满足管路螺纹密封要求的拧紧扭矩，不会因为力臂过长导致扭矩过大拧裂管件，也不会因为力臂过短出现扭矩不足密封失效的问题。设计过程中优先考虑了作业时的受力路径，整体受力框架采用一体式铸钢基体，活动颚板与调节齿条的配合间隙控制在0.2mm以内，既保证调节时的顺畅度，又避免夹持受力时出现过大旷量导致齿面偏磨；颚板的开合角度做了限位设计，最大开口状态下活动颚板不会从齿条上脱出，同时齿面的倾斜角度经过反复校核，保证正向施力时齿尖垂直切入管件表面氧化层，反向扳动时可快速脱开，方便快速调整夹持位置。安装边界方面，该管钳整体闭合状态下总长度控制在350mm，头部最大厚度为28mm，可伸入墙槽、管线夹层等狭窄空间作业，颚板尾部的调节螺母采用滚花设计，戴劳保手套时也可单手完成开口调节，不需要额外借助其他工具；颚板与手柄的连接销轴做了防脱设计，长期反复受力也不会出现销轴窜出的问题，齿面磨损后可单独更换颚板配件，不需要整体报废，降低现场工具的使用成本。实际作业中，这款管钳可配合管螺纹铰板、切管器等工具完成整套管路安装作业，夹持圆钢、小型管件等非圆形工件时也可提供稳定的夹持力，适用场景覆盖日常水电维修、工业管路安装等多类手动施工作业需求。
