塑料旋钮注塑成型模具结构设计方案

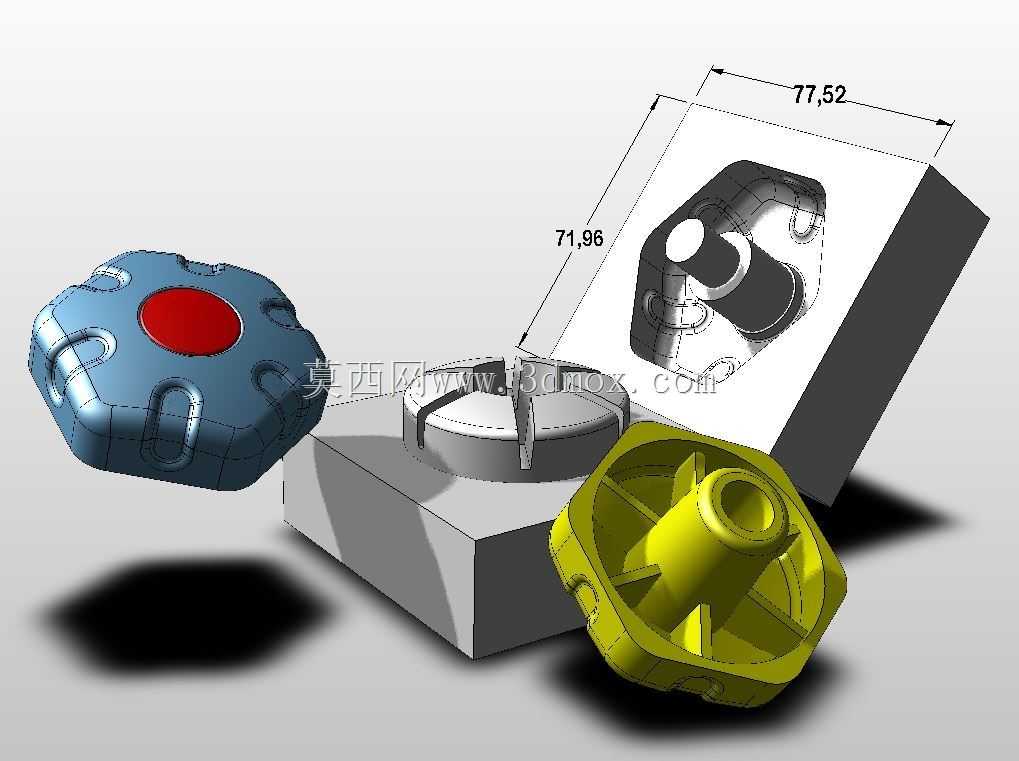

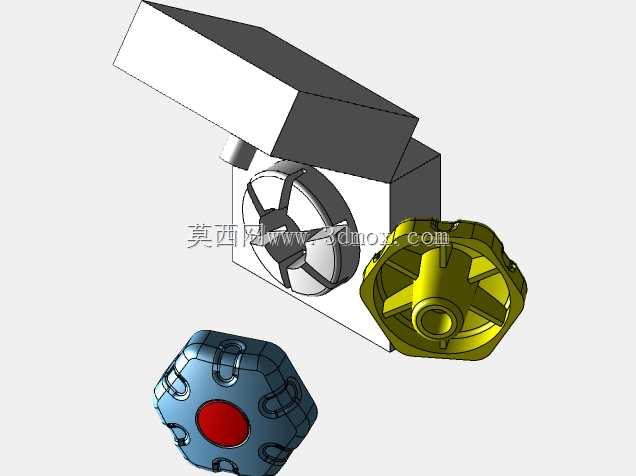

这套模具针对带多道防滑凹槽、中心带装配轴孔的异形塑料旋钮开发，核心服务于消费电子、小型家电、工业操控面板的调节旋钮批量注塑生产场景，这类旋钮日常承担设备参数调节、档位切换的操控功能，需要兼顾握持摩擦力、装配同轴度与长期旋转耐磨性能，模具的结构设计完全围绕旋钮的成型精度与量产效率展开。从成型逻辑来看，模具采用单型腔布局，对应旋钮的异形外轮廓做了分体式镶件结构，避免整体型腔加工时的清角难点，旋钮表面的六道内凹防滑槽直接在定模型腔上加工成型，省去后续表面咬花或二次加工的工序，成型后旋钮外表面的防滑槽深度均匀，握持旋转时不会出现打滑问题，完全满足手动操控的摩擦力要求。模具的尺寸边界控制严格，定模侧成型区域的长宽尺寸分别为77.52mm与71.96mm，模架整体采用标准龙记模坯搭配定制镶件，安装时可直接适配120吨级卧式注塑机的拉杆间距，无需额外修改模架安装孔位，适配绝大多数中小批量注塑生产的设备条件。动模侧针对旋钮中心的装配轴孔做了独立的芯轴镶件，芯轴采用SKD61材质淬火处理，表面抛光至镜面粗糙度，避免长期注塑生产时出现粘模、轴孔拉毛的问题，同时芯轴位置设计了0.1°的脱模斜度，保证开模时塑料件能顺利留在动模侧，不会出现粘定模导致的取件故障。浇注系统采用侧浇口进料，浇口位置设置在旋钮边缘的非外观面，成型后浇口残留痕迹小，仅需简单修剪即可满足外观要求，不会在旋钮的正面操作区域留下影响外观的浇口印。冷却回路围绕型腔与芯轴做了环形布局，进出水路径做了等长设计，保证成型时模温均匀分布，避免旋钮出现收缩不均导致的翘曲变形，尤其是旋钮边缘的薄壁区域，冷却回路距离型腔壁的距离控制在12mm，既保证冷却效率，又不会因距离过近导致型腔壁强度不足。脱模结构采用顶杆顶出，顶杆位置均匀分布在旋钮的加强筋位置，避免顶出力集中导致塑料件出现顶白、顶穿的缺陷，同时顶杆的配合间隙控制在0.02mm以内，防止注塑时出现飞边毛刺，减少后续去毛刺的人工成本。这套模具在设计时还考虑了量产中的维护需求，所有成型镶件都采用独立定位销固定，出现磨损或损坏时可单独更换镶件，无需整体拆卸模架，大幅缩短设备停机维护的时间，适配长期连续批量生产的车间作业需求。
