自行车传动结构原型测试台架

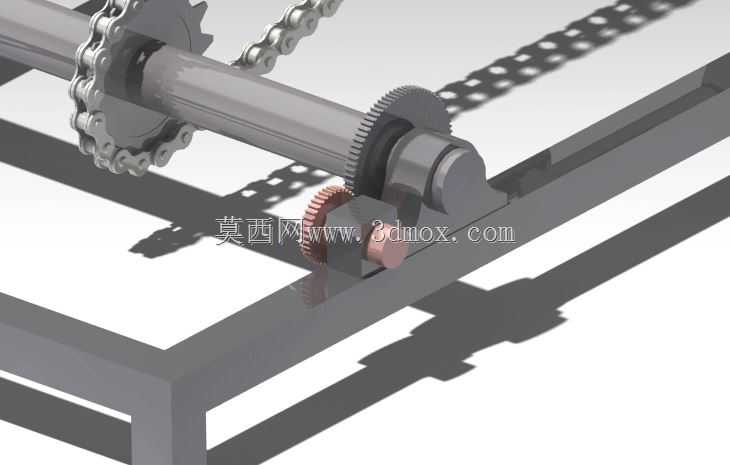

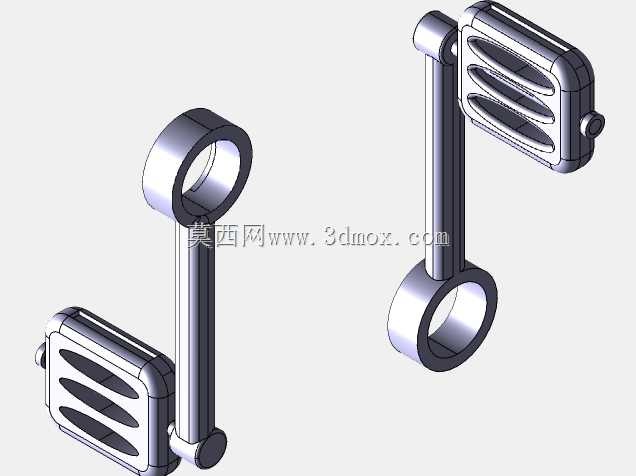

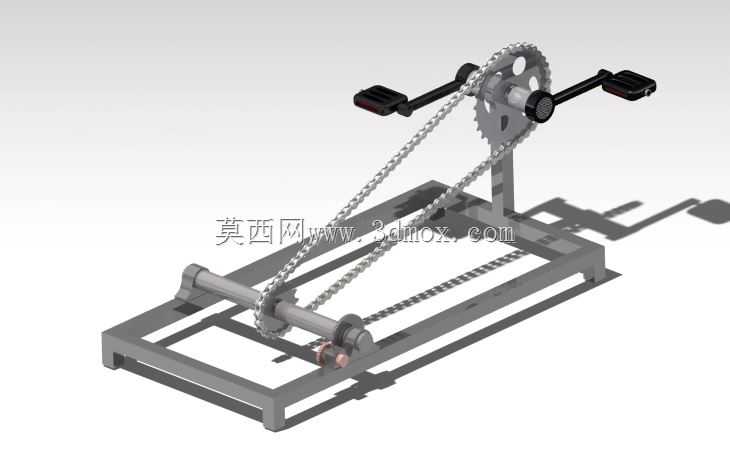

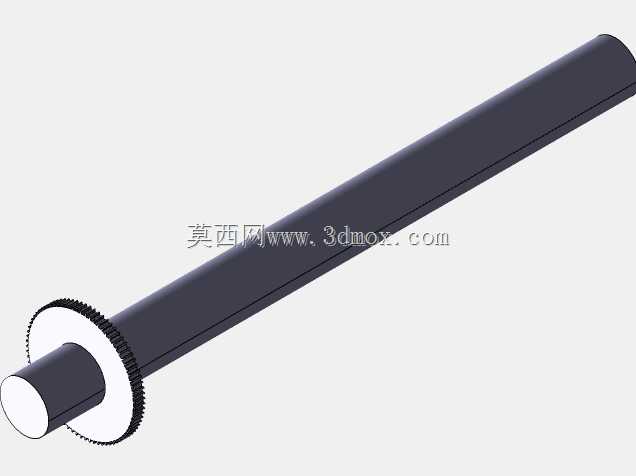

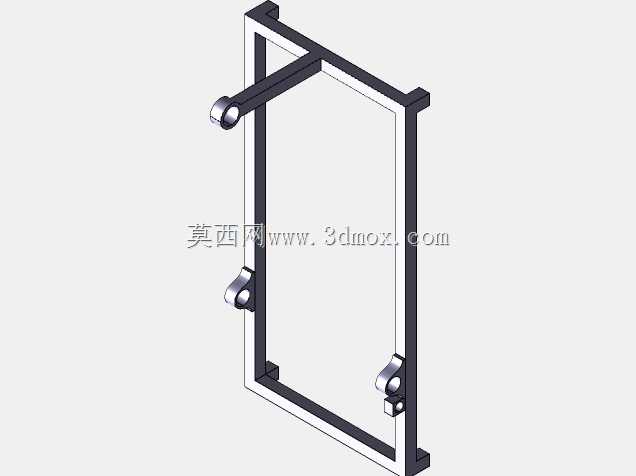

该台架主要用于自行车传动系统的前期研发验证环节，在整车装配前单独对动力传递路径的结构合理性、运动干涉情况做台架测试，无需搭建完整整车即可完成踏板输入、链条传动、后轴输出的全链路运动模拟，能大幅缩短传动部件的迭代验证周期，常见于自行车零部件研发实验室、整车厂的结构预研工位，也可用于职业院校机械结构课程的传动原理演示教具。台架采用矩形方管焊接作为基础承载框架，框架底部预留了标准的地脚安装孔位，可直接固定在试验台或水泥台面上，避免踩踏测试过程中出现框架滑移、晃动的问题，框架整体宽度适配常规自行车的轮距设计边界，长度方向预留了不同尺寸牙盘、飞轮的安装调整空间，无需改动框架主体即可适配多规格传动部件的测试需求。设计时优先考虑了部件拆装的便捷性，牙盘安装轴与后轴的固定座均采用快拆式压紧结构，更换不同齿数的牙盘、不同长度的曲柄踏板时，无需整体拆卸框架，仅需松开压紧螺栓即可完成部件替换，链条张紧结构设置在后轴安装位的长槽内，可通过调整后轴前后位置快速张紧链条，适配不同节数、不同规格的传动链条测试。踏板组件采用与常规量产自行车一致的曲柄安装接口，测试时可直接替换不同款式的量产踏板，验证踏板踩踏过程中与牙盘、框架的间隙是否符合设计要求，避免实车装配后出现踩踏干涉问题。齿轮传动部分的牙盘与飞轮齿形完全遵循自行车链条的啮合标准，齿距、齿深参数与市售常规自行车链轮保持一致，可直接搭配标准单速、变速链条开展测试，台架未设置后轮安装位，仅保留传动输出端的轴系结构，可外接扭矩传感器、转速传感器采集传动效率数据，为后续整车传动系统的参数匹配提供实测数据支撑。框架上方未设置车把、座椅等骑行部件，核心功能聚焦于传动链路的运动验证，整体结构简洁无冗余部件，所有受力部位均做了焊接加强处理，可承受大力度踩踏测试时的冲击载荷，长期使用不易出现结构变形。
