自行车座柱拖车连接夹具安装结构

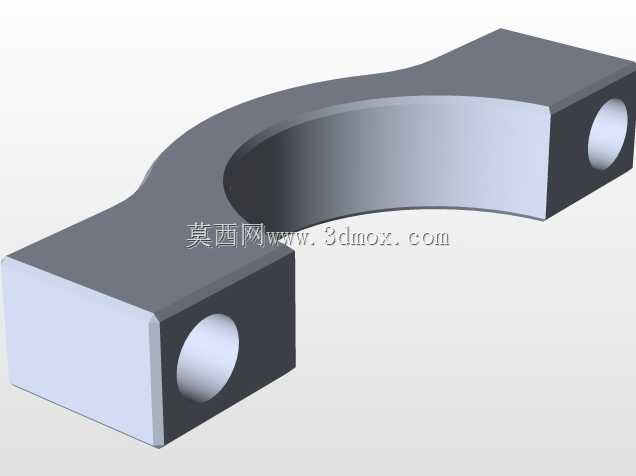

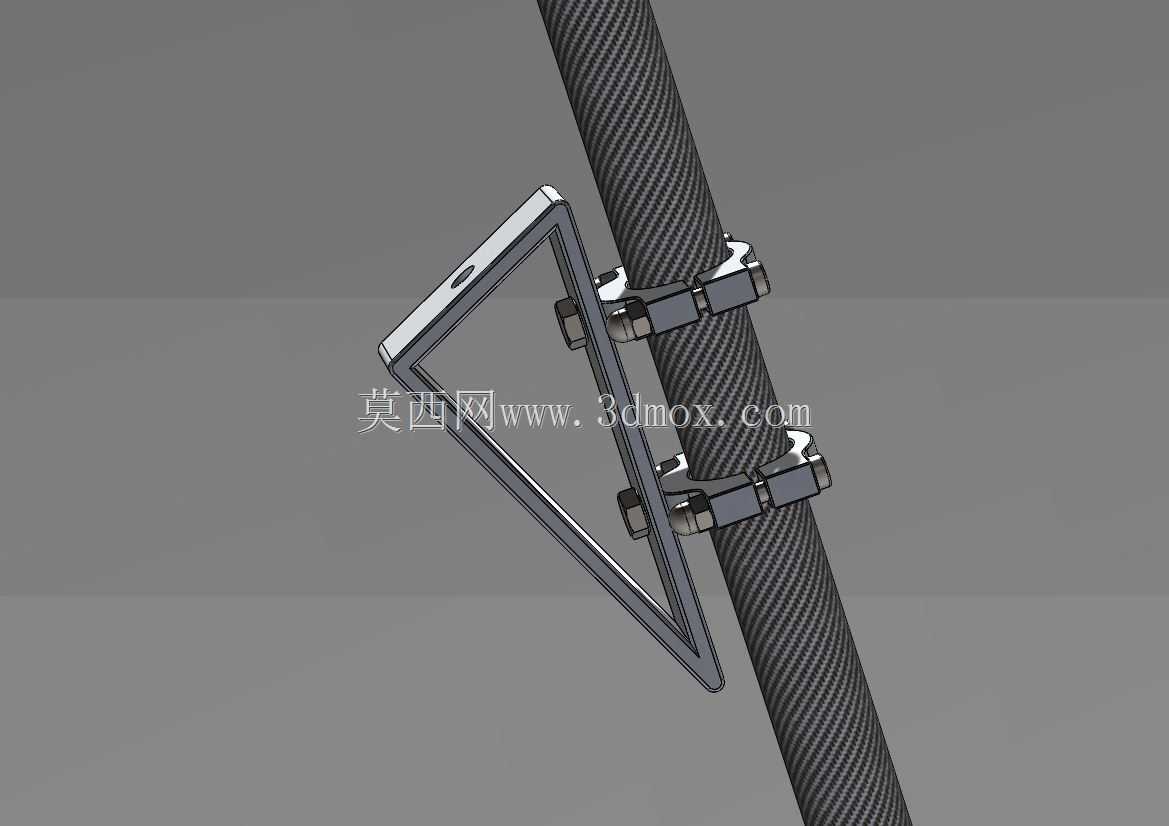

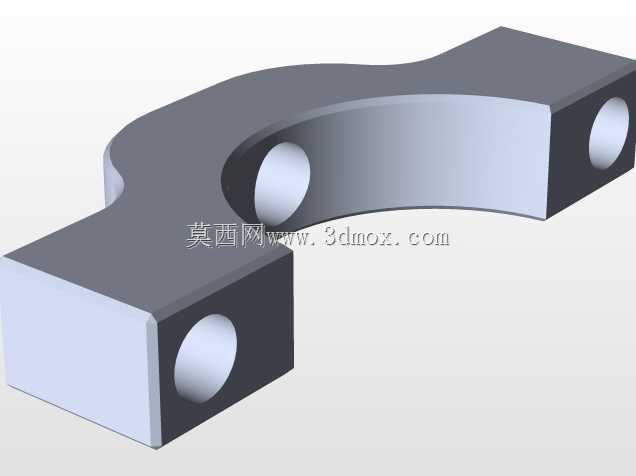

日常骑行场景中，不少骑行爱好者会有挂载小型拖车的需求，不管是载运随身露营装备、采购的生活物资，还是带低龄孩童出行的专用拖挂，都需要在自行车上找到可靠的连接点位。常规的拖车连接点位多设置在后轴或者后货架位置，但后轴安装需要拆卸轮组紧固件，对动手能力要求较高，且部分快拆结构的轮组安装后容易出现锁紧力不足的安全隐患；后货架安装则受限于货架本身的承重上限，且连接点位置偏高，拖行时的力矩会让货架产生额外形变，长期使用容易出现焊缝开裂的问题。这款安装在座柱位置的连接夹具，恰好避开了上述两种安装方式的短板。座柱本身是自行车上强度冗余较高的部件，圆形管材的结构也适合抱夹式结构的固定，不需要对原车部件做任何打孔、切削改装，只需要松开夹具的紧固件，将抱夹部分卡在座柱的合适高度，再锁紧螺栓就能完成固定，安装过程不需要额外的专用工具，普通家用内六角扳手就能操作。整个连接结构采用三角框架作为主体支撑，三角形的稳定结构可以抵消拖行过程中来自各个方向的交变载荷，避免拖挂时出现支架左右晃动的问题。抱夹部分采用上下两组对夹式的夹块结构，夹块内侧可以根据座柱的管径适配不同厚度的防滑垫片，既可以避免夹块刮花碳纤维或者金属座柱的表面涂层，也能增大接触面的摩擦力，防止拖行过程中夹具受拉力作用出现下滑移位。夹块与三角支架之间采用铰接式的连接结构，可以适配不同管径、不同后倾角度的座柱，不会因为座柱的锥度或者后倾角度导致夹块无法完全贴合座柱表面。安装边界上，这套夹具适配市面上绝大多数常规管径的自行车座柱，从常见的27.2mm口径的公路车座柱，到31.6mm、34.9mm口径的山地车、通勤车座柱都可以通过调整夹块的锁紧行程实现固定，安装时只需要注意预留出座杆调节升降的余量，不要将夹具安装在座杆的安全刻度线以上位置即可，避免夹到座杆缩入车架内的部分导致锁紧失效。三角支架的末端预留了标准的拖车连接销孔，可以匹配市面上绝大多数通用型自行车拖车的连接接头，不需要额外制作转接件。拖行过程中，来自拖车的拉力会通过三角支架均匀分散到上下两个抱夹点位上，不会出现单点受力过大导致座柱局部变形的问题，同时连接点的高度介于后轴与货架之间，拖行时的力臂更短，骑行者能更直观地感受到拖车的动态，转向时拖车的跟随性也更好，不会出现转向过度或者拖车甩动的情况。夹块上的紧固件采用防松螺母结构，长期在颠簸路面骑行也不会因为振动出现螺栓松动的问题，日常维护只需要每次骑行前检查一下锁紧力矩即可，不需要频繁拆解保养。
