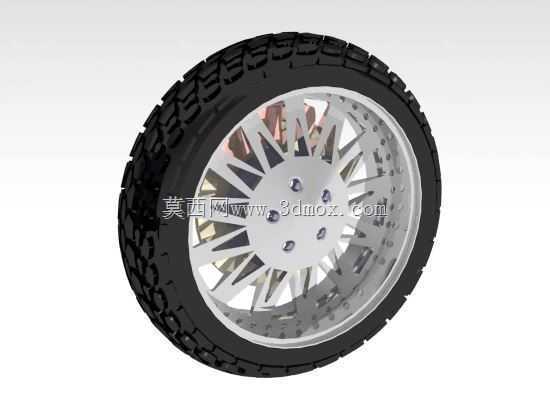

乘用车橡胶轮胎与多辐条铝合金轮圈总成

　　这套轮端总成的建模工作，是在整车底盘开发流程里较早介入的环节，很多工程师在做悬架硬点布置、轮罩内板冲压曲面校核、制动卡钳包络分析时，都需要一套精度足够的轮胎轮圈数模作为边界参考，避免后续数模装配阶段出现硬干涉。从实际装车场景来看，这类总成覆盖普通家用轿车、城市SUV的常规改装与原厂配套选型场景，轮辋部分采用多辐条放射状布局，辐条从中心安装盘向外均匀发散，既兼顾了外观的视觉层次感，也在结构受力上做了合理分配：车辆行驶过程中，路面传来的垂向冲击、转向时的侧向弯矩、急加速急减速的扭矩载荷，都会从轮胎接地面依次传递到胎圈、轮辋唇边、辐条，最终汇聚到中心轮毂安装面，多辐条的布局可以把集中载荷分散到更多受力路径上，避免单根辐条应力集中出现断裂风险。

　　建模过程中首先要敲定的是核心安装边界：中心孔的直径需要和车型半轴轴头的定位凸台严格匹配，这是轮圈装车后同轴度的基准，若中心孔间隙过大，高速行驶时很容易出现轮端抖动；围绕中心孔分布的螺栓孔数量、孔位分度圆直径、螺栓规格都要和对应车型的轮毂轴承法兰完全对应，数模里预留的螺栓沉孔深度也需要校核，保证轮毂螺栓拧紧后端面不会突出轮圈安装面，也不会因为沉孔过深导致螺栓啮合长度不足。轮辋的径向尺寸需要和所选轮胎的规格匹配，胎圈座的直径、轮缘的宽度都要符合对应轮辋的标准轮廓，轮胎装配时胎圈才能顺利卡入轮辋的锁止槽，充气后实现可靠密封，不会在行驶中出现胎圈脱开的风险。

　　轮胎部分的建模重点还原了胎面的块状花纹结构，花纹沟的走向、深度、排布方式都参考了常规公路用四季胎的设计特征：纵向主排水沟负责快速排出胎面和路面之间的积水，提升雨天湿滑路面的抓地能力，横向花纹块则负责提供起步、制动时的纵向摩擦力，转向工况下花纹块的刚性也能保证侧向抓地力，减少侧滑风险。胎体部分的轮廓按照标准充气轮胎的外曲面构建，胎侧的弧度、胎肩的过渡圆角都和真实轮胎的成型形态一致，在做整车总布置校核时，可以直接用这套数模模拟轮胎在极限跳动工况下的位置：当悬架压缩到最大行程、转向轮打到最大转角时，轮胎外表面和轮罩内衬、减震器筒身、制动管路、翼子板边缘的间隙都可以通过数模直接测量，一般设计要求静态下保留至少25mm以上的安全间隙，避免满载颠簸或者悬架变形时出现摩擦剐蹭。

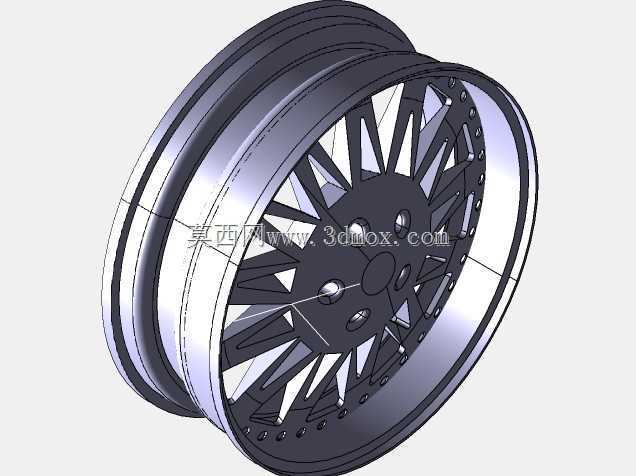

　　轮圈的中心安装盘面做了平整化设计，和轮毂轴承法兰的贴合面保证足够的接触面积，扭矩通过螺栓预紧后产生的摩擦力传递，辐条和轮辋筒身的衔接位置做了圆滑过渡，避免截面突变带来的应力集中，数模里也还原了轮辋上的气门嘴安装孔位，位置选在相邻两根辐条之间的空隙处，既方便后续充气时操作气门嘴，也不会和辐条、制动卡钳产生干涉。在制动系统匹配环节，这套轮圈的内部空腔尺寸可以直接校核卡钳的容纳空间：多辐条之间的镂空空隙可以让冷却气流直接穿过，带走制动片和刹车盘摩擦产生的热量，连续制动时降低制动系统的热衰减速度，同时轮圈内部的径向深度足够容纳大尺寸的通风刹车盘和多活塞卡钳，不需要额外加装轮圈垫片就可以避开卡钳外轮廓，避免改装后出现轮圈和卡钳摩擦的问题。

　　从结构设计的细节来看，轮胎的胎圈内部隐含的钢丝圈结构在数模装配关系里对应轮辋的胎圈座斜面，充气后轮胎内部的气压会把胎圈紧紧压在轮辋的斜面上，压力越高密封贴合的可靠性越强；胎侧的柔性特征在整车动力学仿真里可以作为弹性元件设置参数，和悬架的弹簧、减震器共同过滤路面的高频振动。这套数模在做改装方案验证时也非常实用，工程师可以快速替换不同偏距的轮圈、不同扁平比的轮胎，直接对比轮端外伸量的变化，评估轮距改变后对转向特性、轴承载荷、轮胎磨损速度的影响，也能提前排查轮胎突出翼子板、满载蹭轮眉这类常见改装问题，不需要等到实物试装阶段才发现设计缺陷，大幅缩短底盘轮端部分的开发验证周期。
