多工位集成式泄漏检测工装结构设计

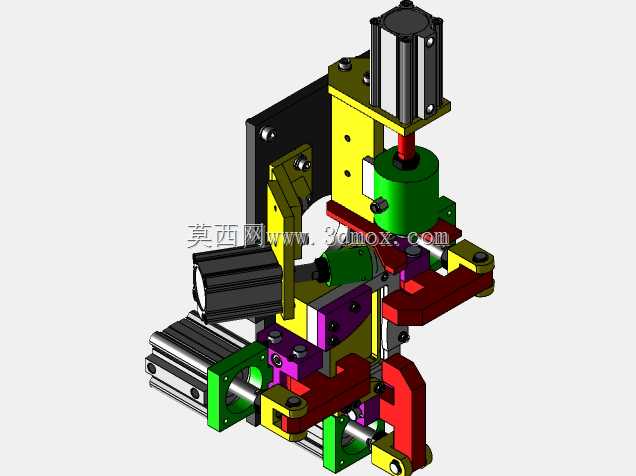

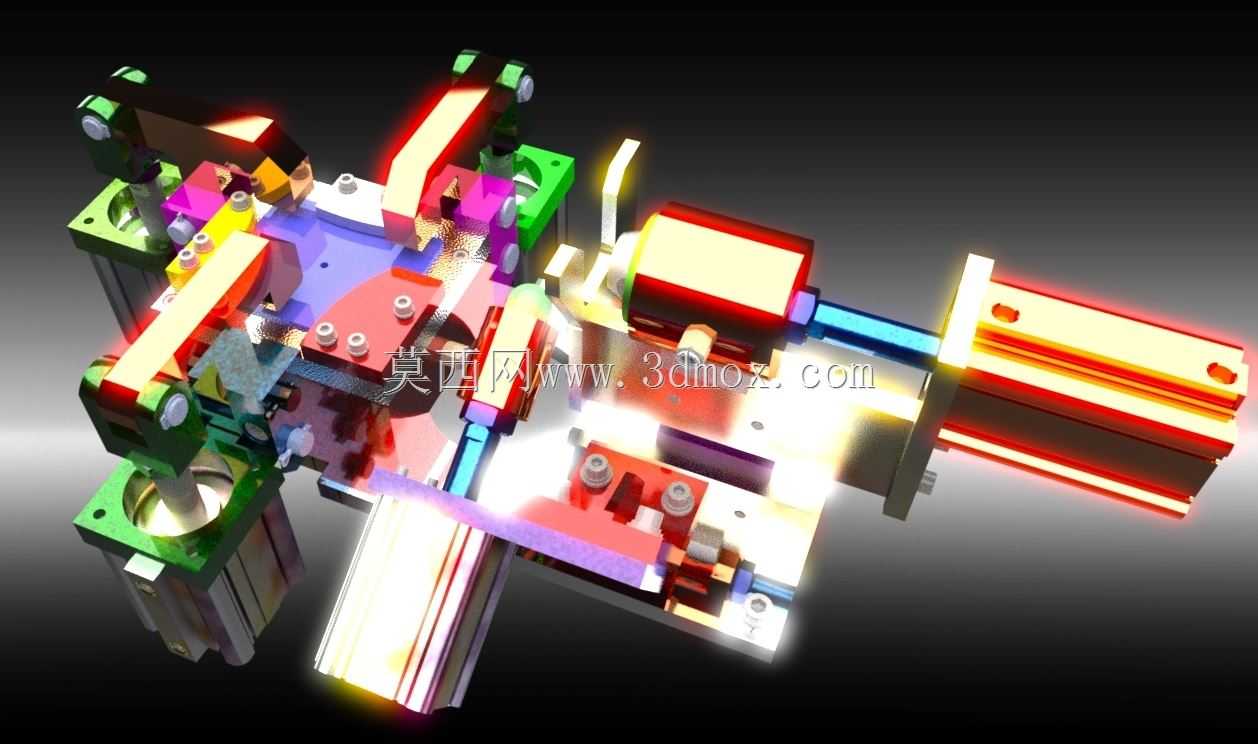

这套泄漏检测工装主要面向小规格金属排气管类零件的气密性检测工序，常见于汽车零部件、通用动力配件的产线终检环节，替代传统浸水式人工检漏方案，可适配多规格短管类工件的批量检测需求。从结构布局来看，整套工装采用十字形多工位排布逻辑，四个方向分别配置独立的压紧执行单元，核心压紧动力采用标准薄型气缸，相比传统机械杠杆压紧结构，压紧力输出稳定且可通过气源压力灵活调整，避免刚性压头碰伤工件管口端面。每个工位的压头端面都预留了密封件安装槽，可根据被测管口的直径、端面形式更换适配的硅胶密封垫，密封压紧行程控制在15mm以内，既保证密封面充分贴合，也不会因过度挤压导致密封件过早疲劳损坏。工装的中心定位座采用分体式镶块设计，不同规格的工件仅需更换对应尺寸的定位镶块即可完成换型，镶块与底座通过定位销+内六角螺钉固定，重复定位精度可控制在0.05mm范围内，换型全程无需重新调整各气缸的行程限位，大幅缩减产线换型调试的时间成本。安装边界方面，整套工装的主体安装底板尺寸控制在320mm×320mm范围内，底板四周预留了6个M8的安装沉孔，可直接固定在标准检测工作台台面，也可适配现有泄漏检测设备的工装安装接口，气源接口统一布置在工装后侧，采用G1/4标准快插接头，现场接通气源即可完成气路连接，无需额外布置复杂的管路走线。气路设计上每个压紧气缸都配置了独立的调速接头，可分别调整各工位的压紧、松开速度，避免气缸动作过快产生冲击噪音，同时在密封气路端预留了压力检测接口，可直接对接泄漏检测仪的压力传感器，当工件存在泄漏时，检测回路的压力降达到阈值即可自动判定工件合格性，无需人工观察气泡判断结果。结构细节上，所有运动部件的导向面都采用自润滑铜套配合导向轴，长期往复运行也不会出现卡滞问题，各气缸的磁性开关安装位都预留了可调槽位，可根据实际压紧行程调整到位信号的触发位置，适配不同长度工件的检测需求。这套工装的设计核心是兼顾检测效率与换型灵活性，单工位上下料时间可控制在3秒以内，四工位轮换作业可实现检测动作与上下料动作并行，相比单工位检测设备，综合检测效率可提升一倍以上，同时紧凑的结构设计也减少了产线的占地空间，适合中小型零部件加工企业的产线升级改造使用。
