小型零件加工用薄口销式虎钳结构

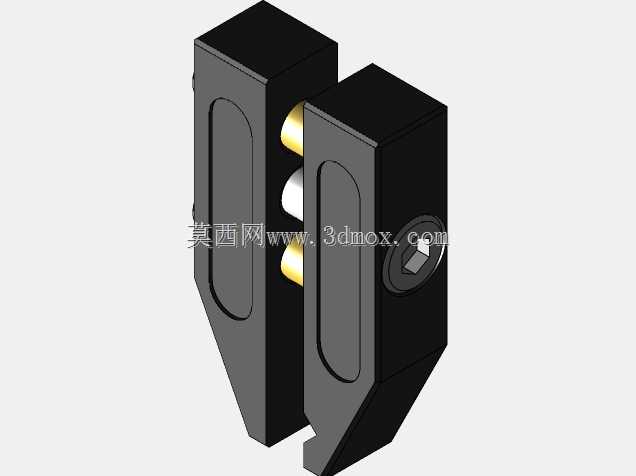

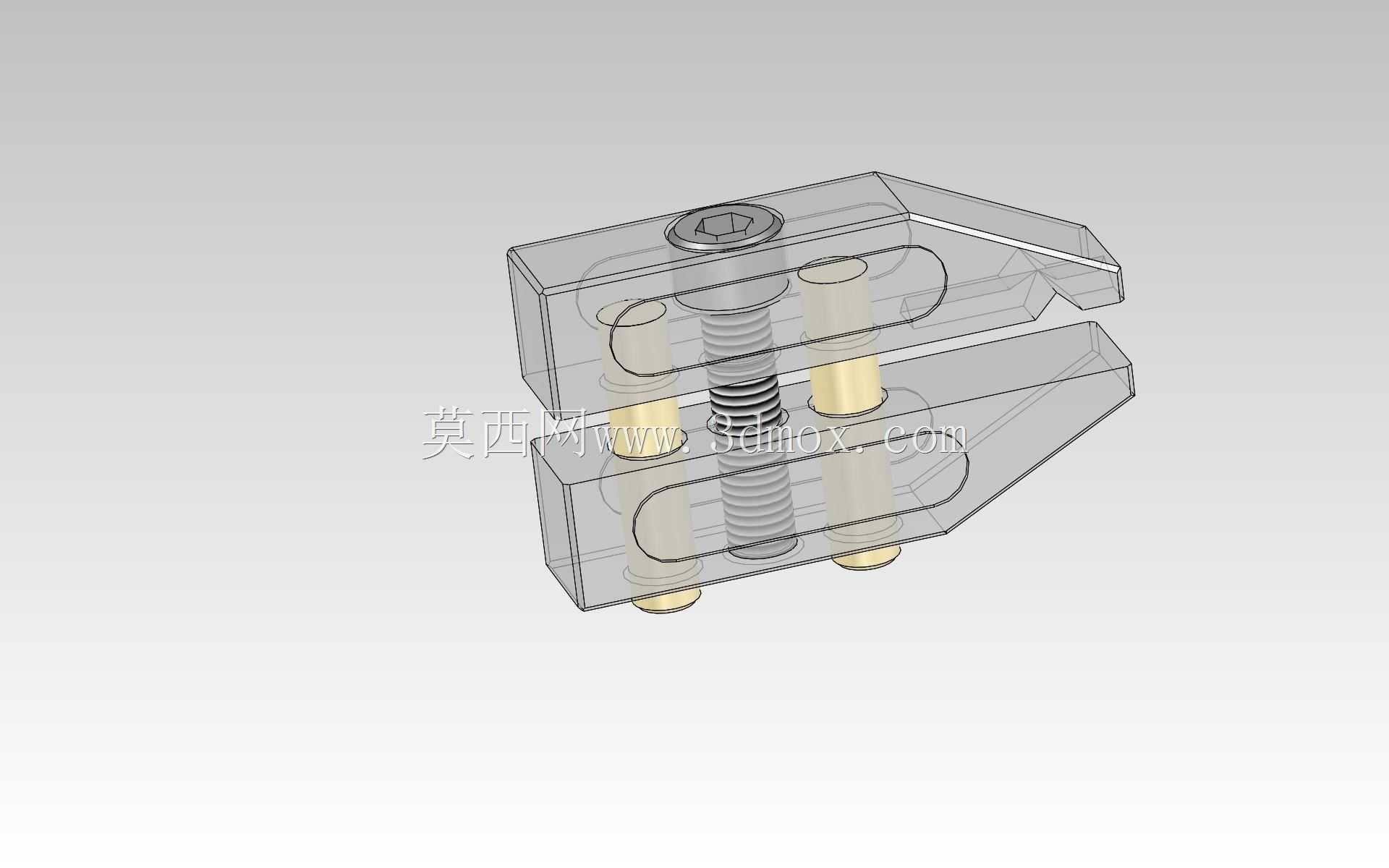

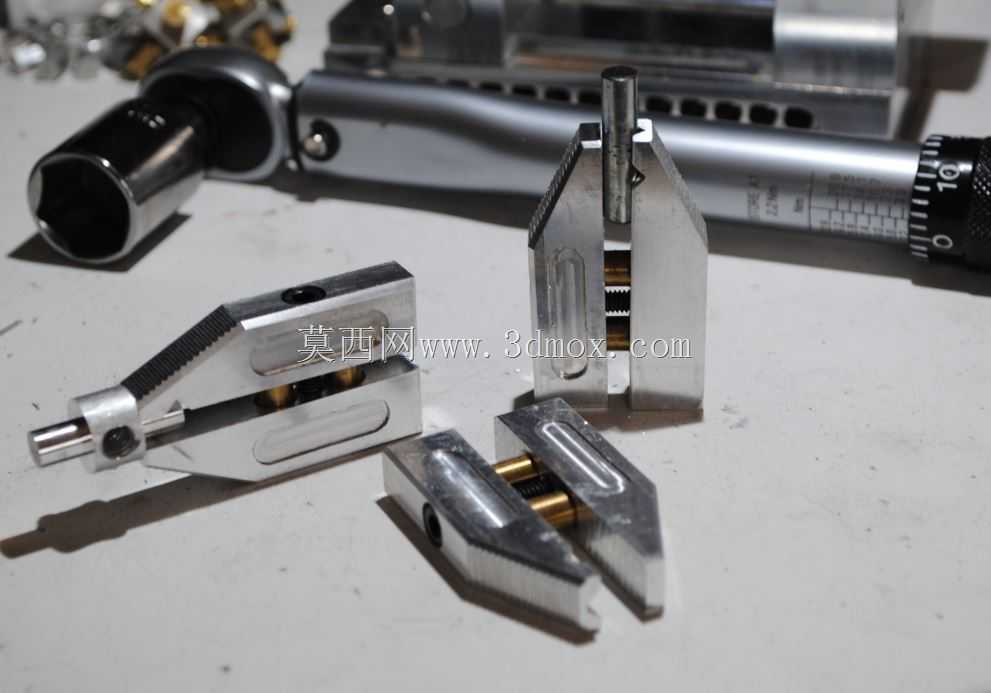

日常精密小件加工场景里，常规台钳的钳口厚度偏大，装夹厚度不足1mm的薄片类零件、微型轴类坯料时，很容易出现夹持位遮挡加工区域、钳口干涉走刀路径的问题，这款薄口销虎钳正是针对这类痛点设计的手动夹紧工装。从结构逻辑来看，它没有采用传统虎钳的整体导轨式钳身，而是用两组平行导向销作为活动钳身的运动限位，配合中间的传动螺杆实现夹紧动作，这种设计能大幅压缩钳体整体厚度，让钳口探出长度更适配小型加工设备的工作台行程，不管是放在桌面级铣床上做微小槽加工，还是配在小型钻床上做定位钻孔，都不会因为钳体过高导致刀具伸出长度不足，引发加工振刀问题。钳口部分做了0.5mm厚度的薄边处理，夹持小型零件时可以尽可能贴近待加工面，减少零件悬空长度，提升装夹刚性，针对1/4-20规格的螺钉类零件加工，钳口的夹持面还做了适配的避让空间，装夹时不会压伤零件的螺纹段，也能保证零件轴线与钳身基准面平行，避免加工后出现位置度偏差。导向销与钳身的配合选用小间隙滑配公差，既保证活动钳身滑动顺畅无卡滞，又能控制钳口的上下错位量在0.02mm以内，夹紧时不会出现零件翘起的问题，中间的传动螺杆采用细牙螺纹设计，夹紧时的进给量更易控制，手动操作时能精准把控夹紧力，既不会因为力过小导致零件加工时移位，也不会因为夹紧力过大压变形薄壁类小型零件。安装边界上，这款虎钳的整体外形紧凑，底座可以直接通过压板固定在小型机床的工作台T型槽上，也可以搭配简易平口钳底座做二次装夹，不需要额外制作专用连接工装，钳身的侧面和底面都做了精磨基准面，安装时可以直接靠向机床的定位挡块，快速完成钳身找正，不需要反复打表调整位置。在实际维修场景里，这类小型虎钳也可以放在钳工台面上，用来夹持细小零件做锉修、钻孔、攻丝作业，相比大型台钳，它的操作空间更灵活，夹持小零件时的操作视野更好，不会被宽大的钳身遮挡操作视线，做精细修配作业时效率更高。钳体的分体式结构也降低了维护难度，长期使用后如果导向销出现磨损，只需要更换同规格的导向销就能恢复钳身的配合精度，不需要整体报废钳体，日常使用时只需要定期在导向销和传动螺杆上涂抹少量润滑脂，就能保证操作手感顺畅，避免出现锈死卡滞的问题。
