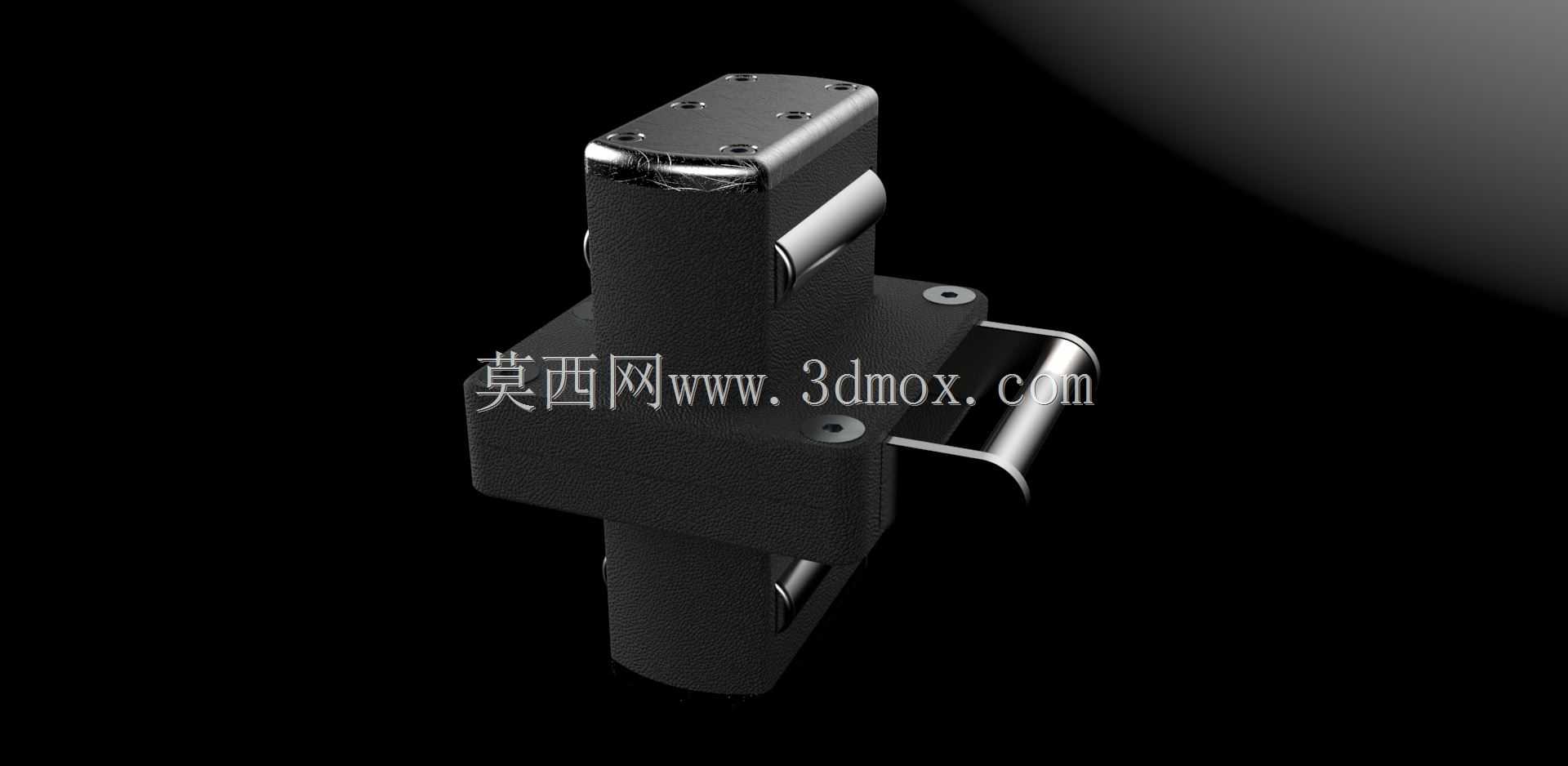

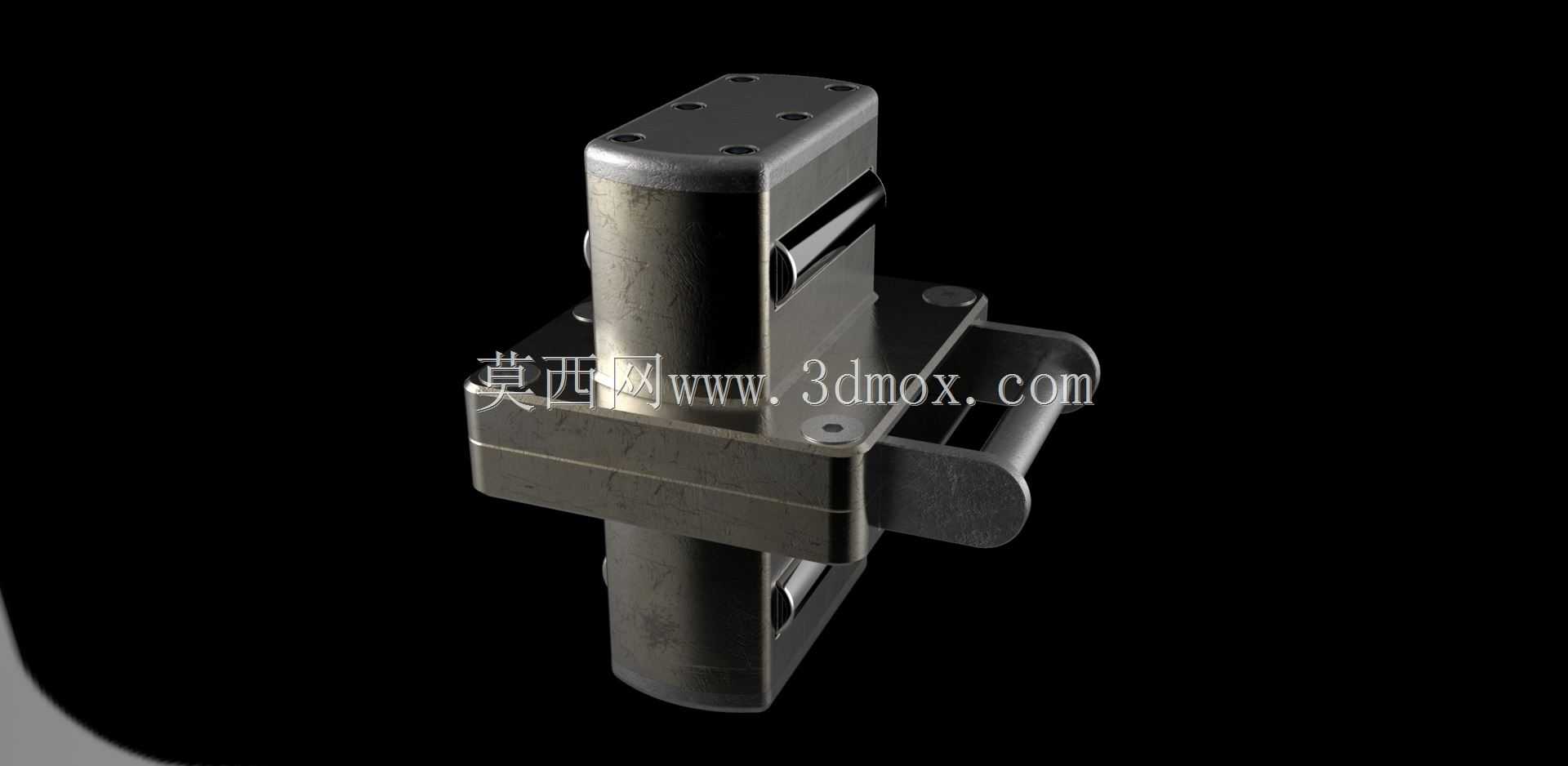

快拆式角接定位锁具结构设计

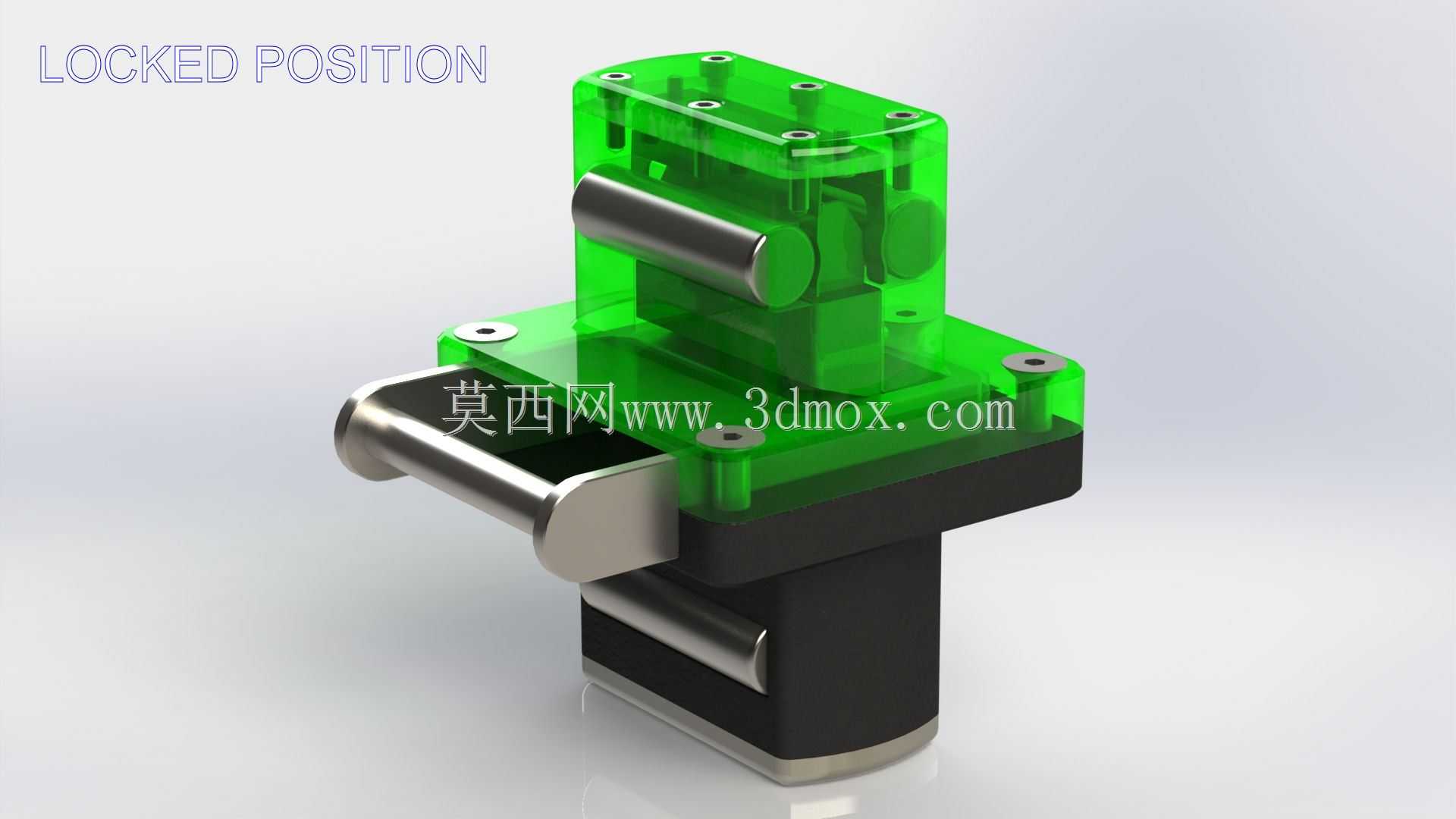

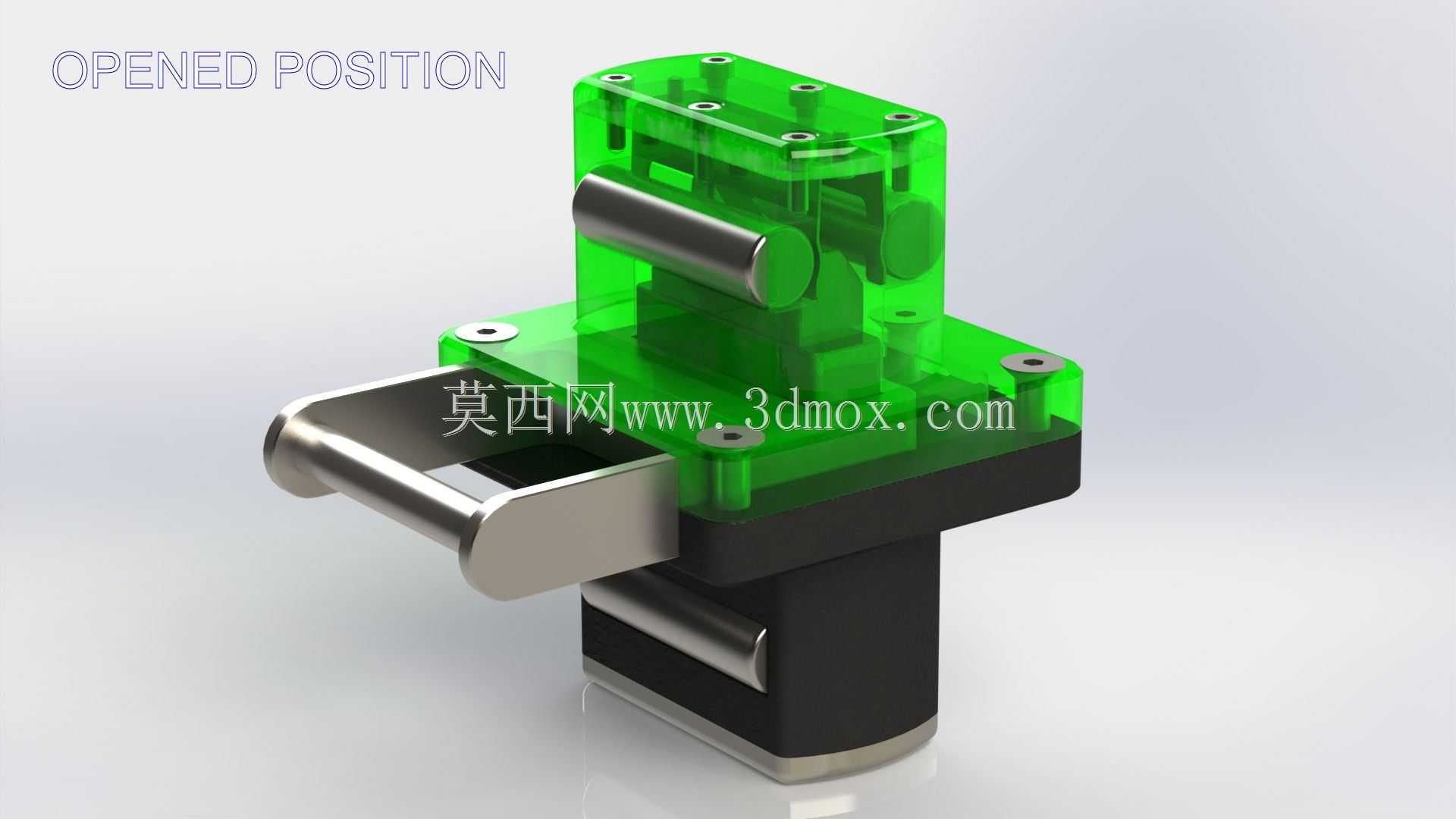

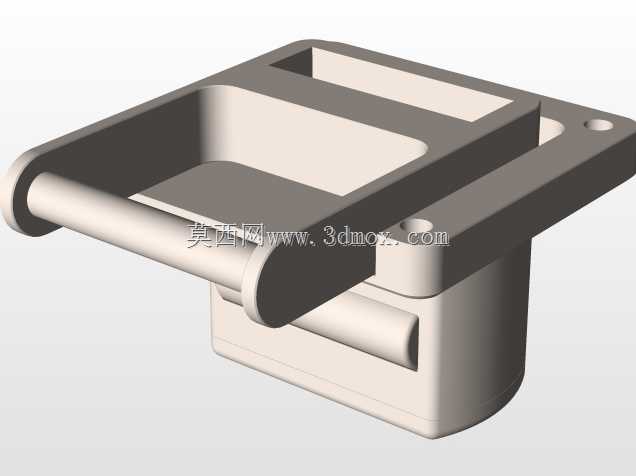

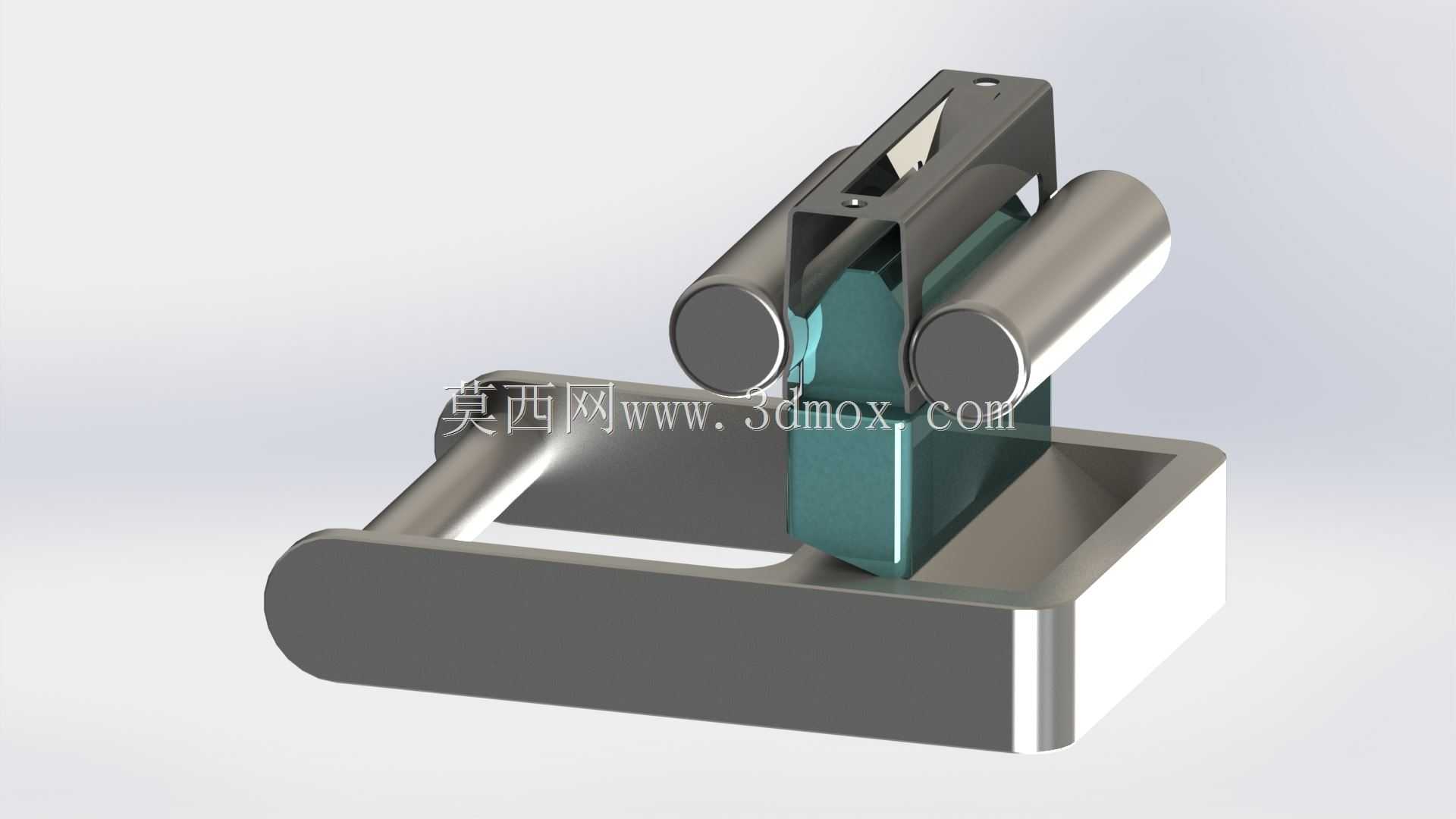

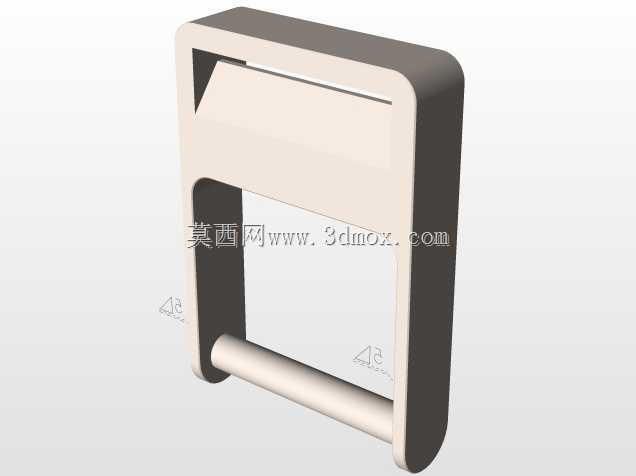

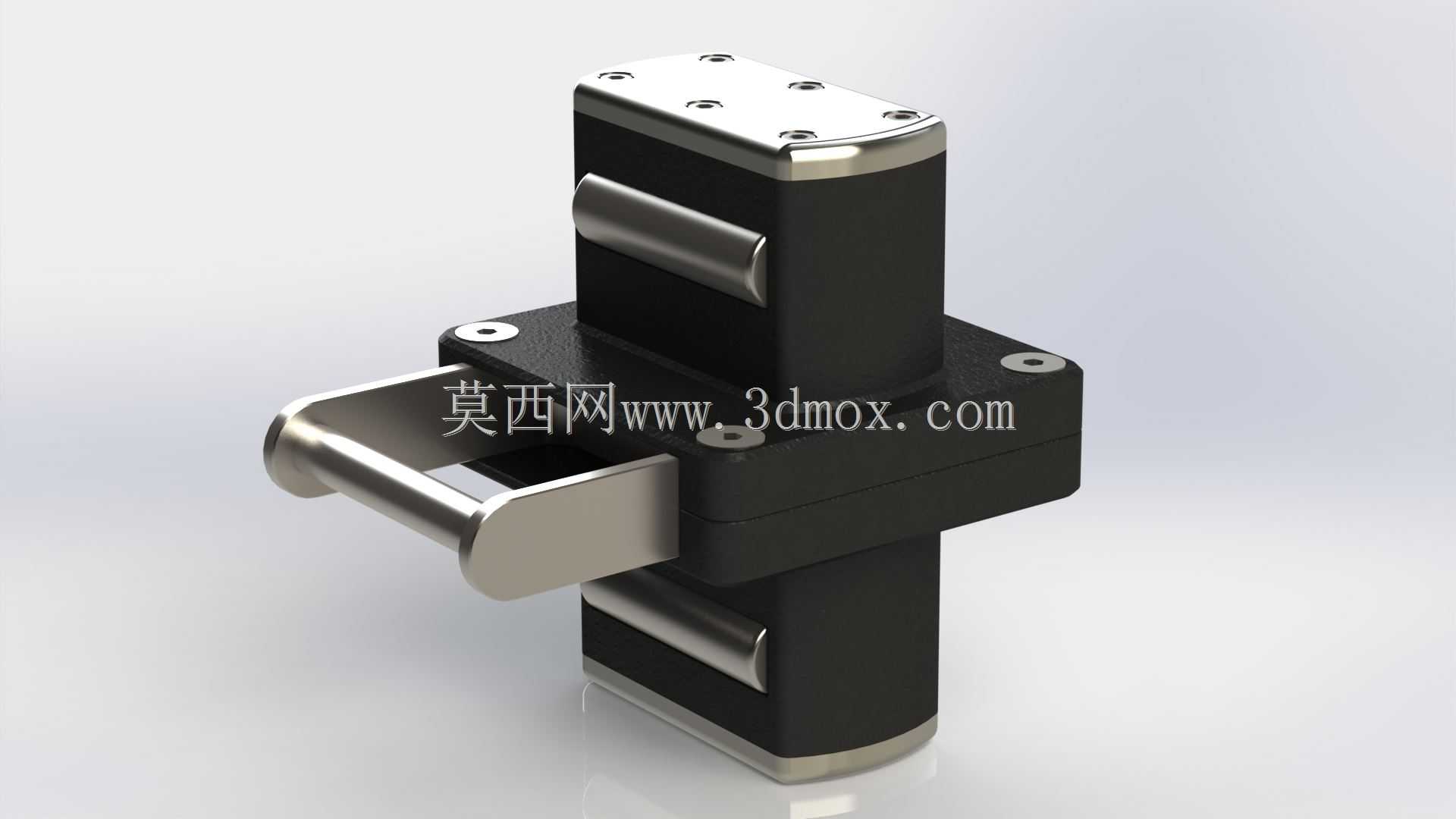

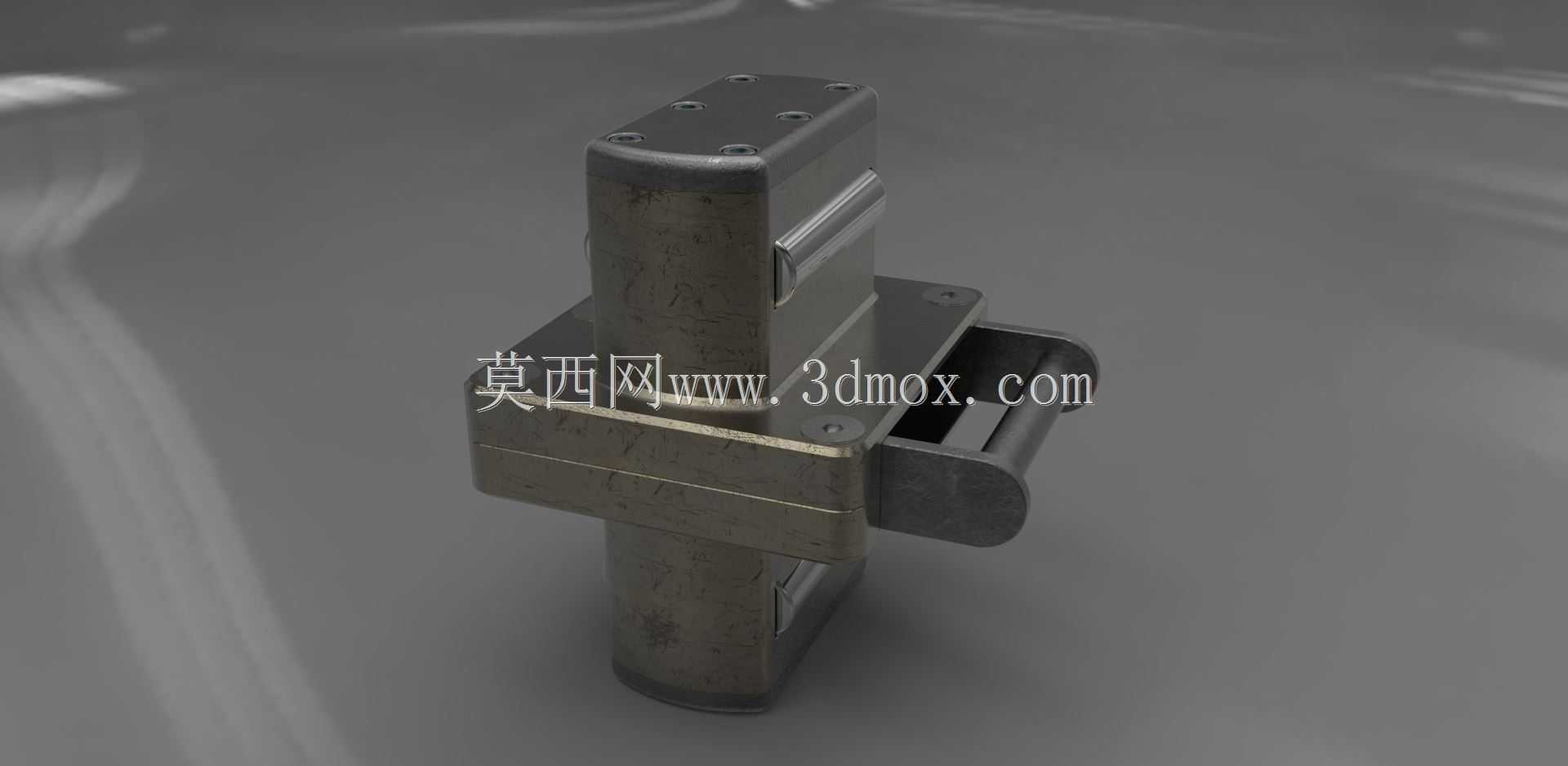

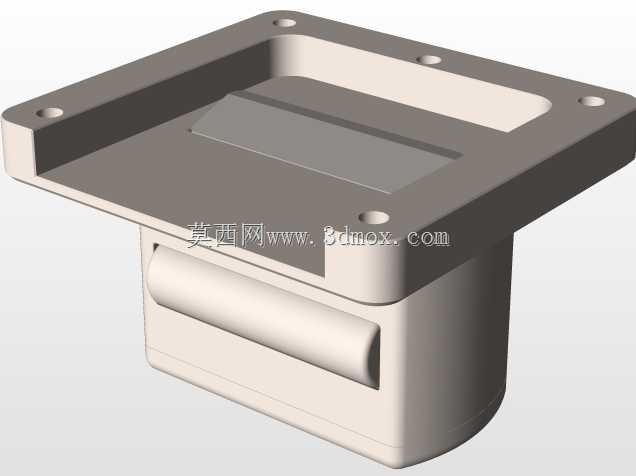

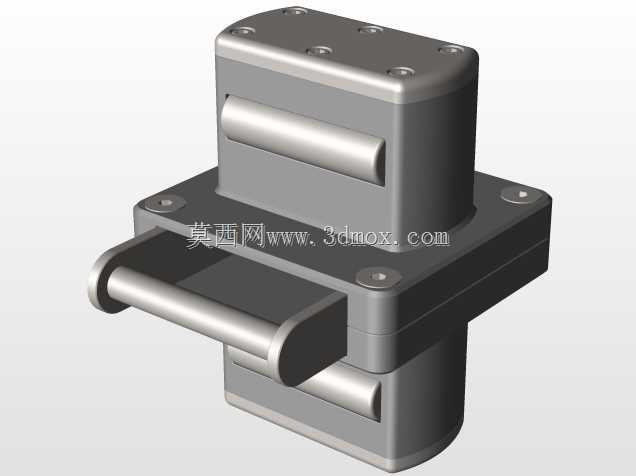

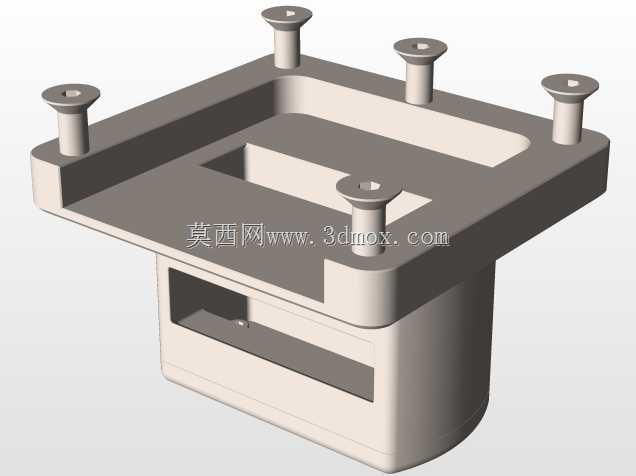

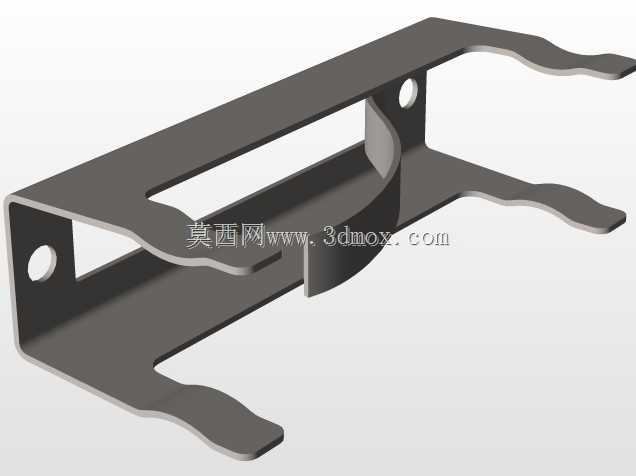

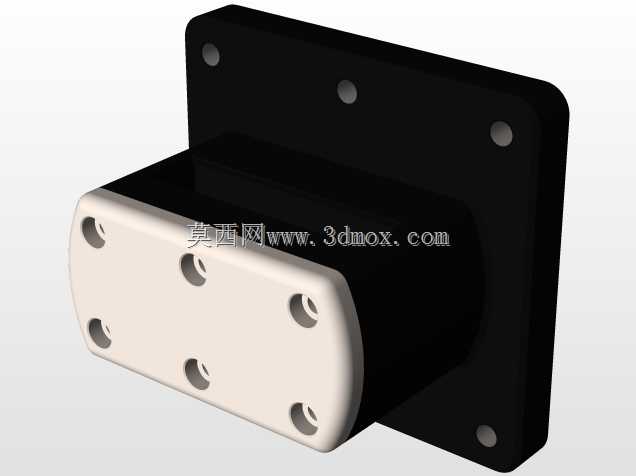

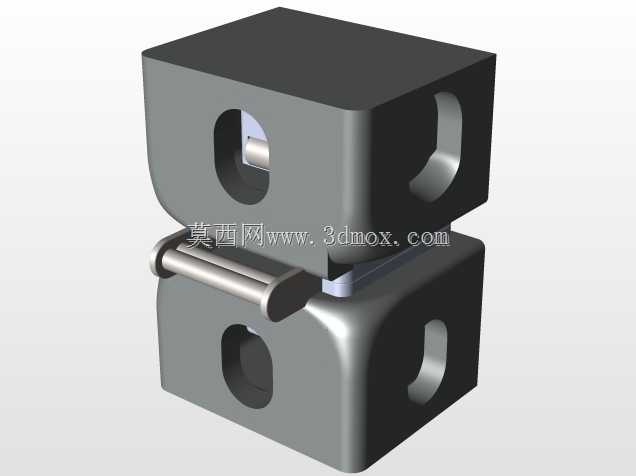

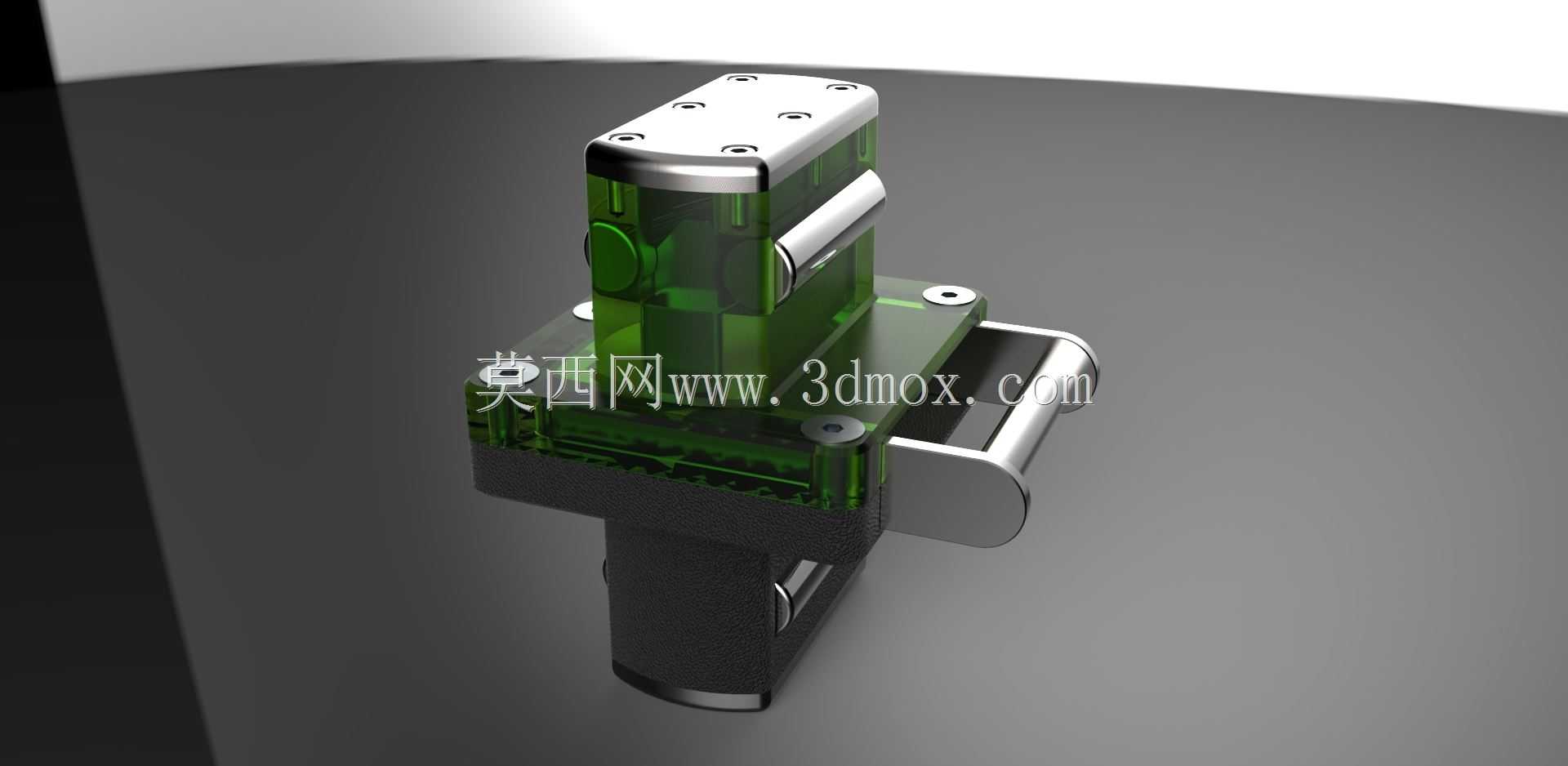

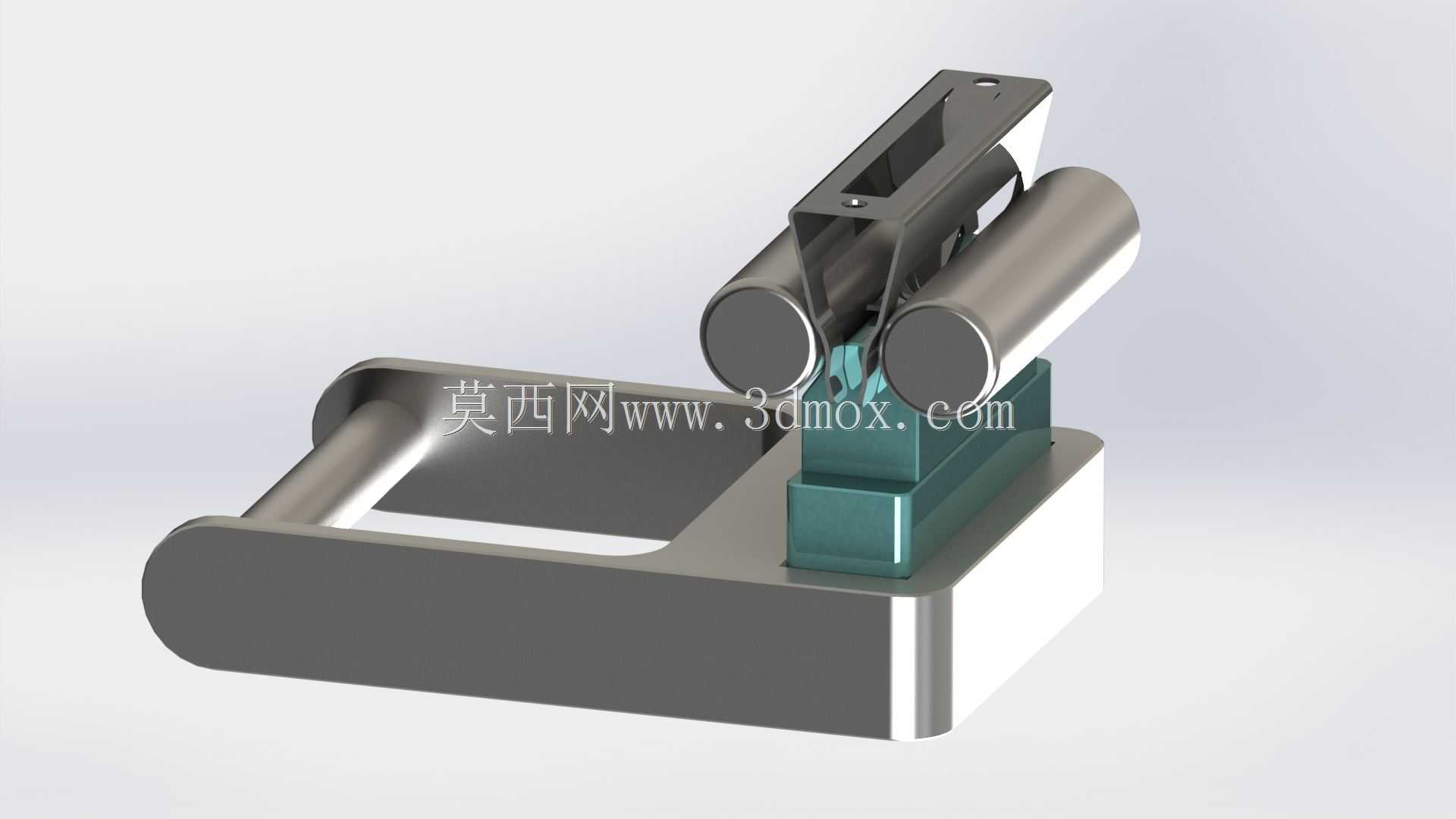

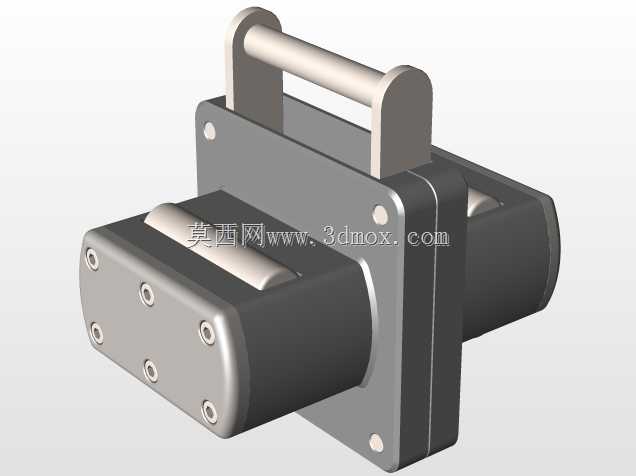

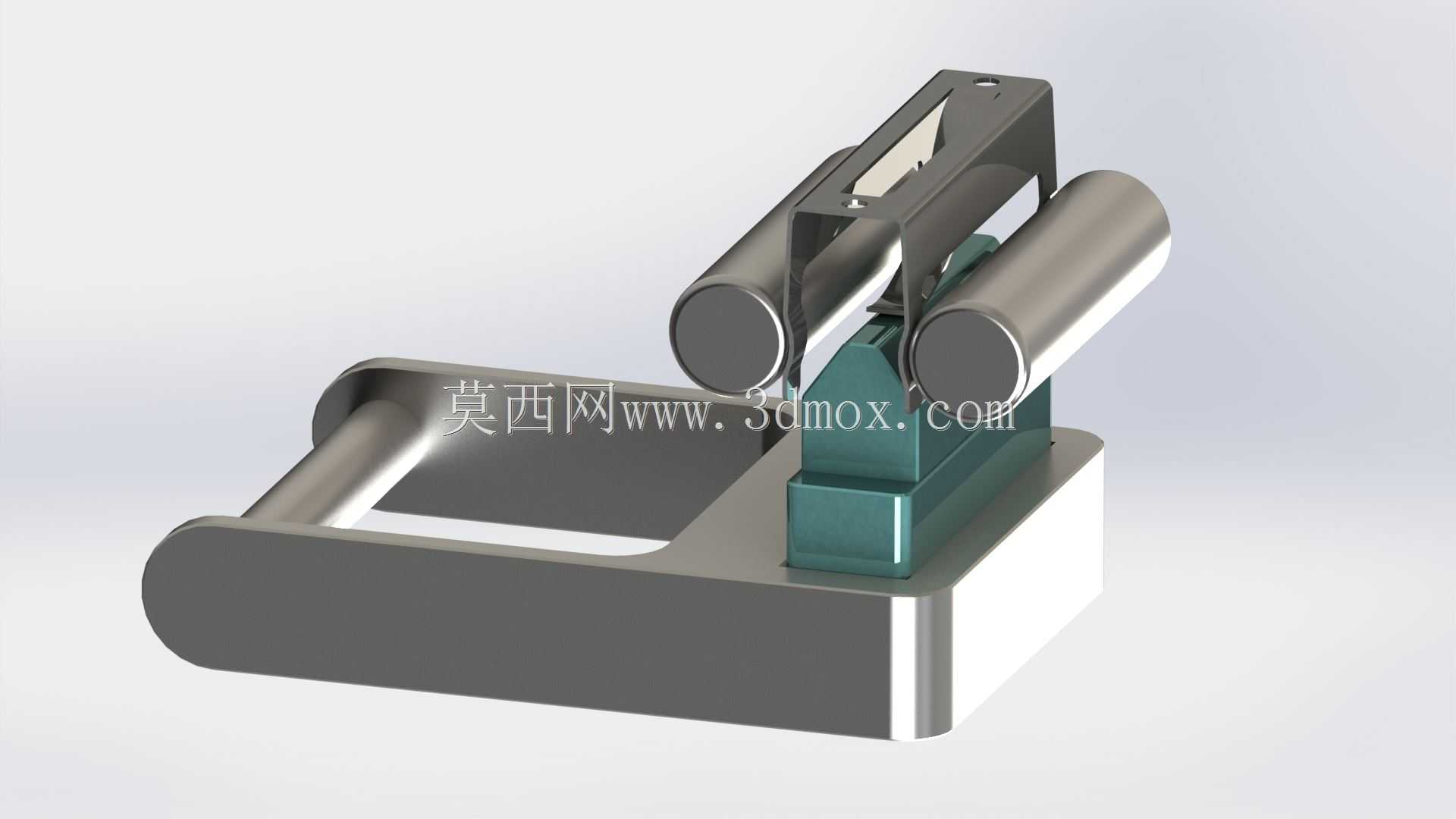

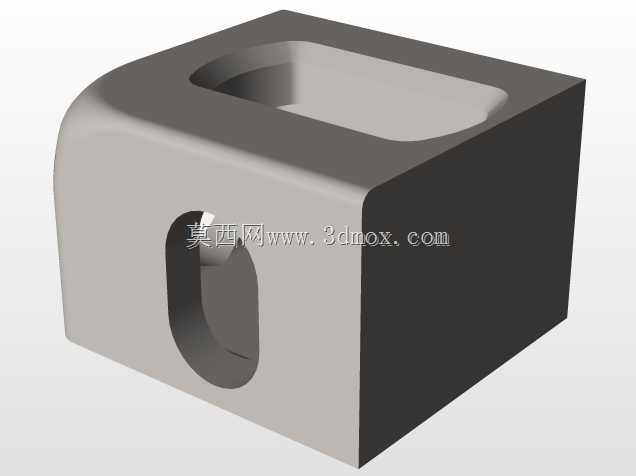

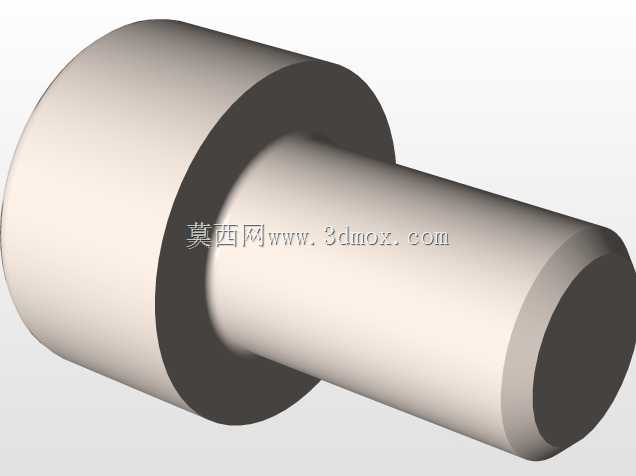

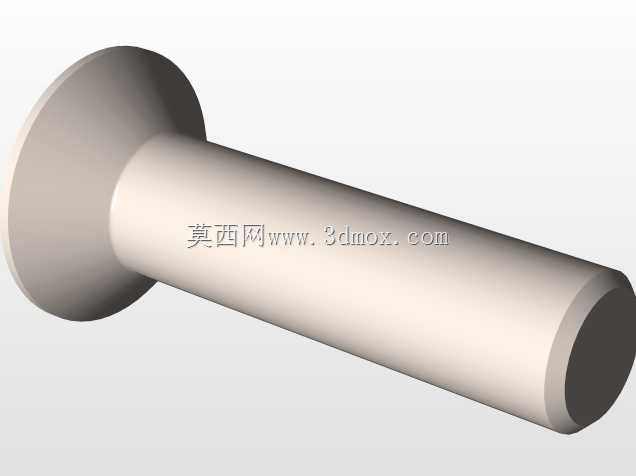

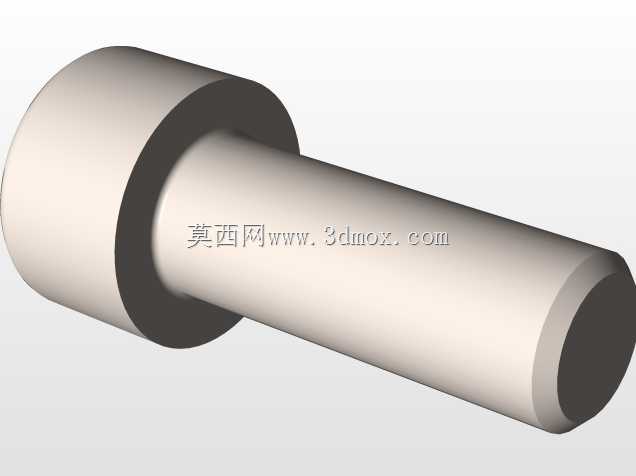

这类快拆锁具常应用在需要频繁拆装、快速切换工位的工装夹具、模块化机架拼接、可拆卸防护栏安装场景中，替代传统螺栓紧固的连接方式，大幅缩短拆装作业的辅助时间，在小批量多品种的柔性生产线上适配性极强，也可用于户外便携设备、可拆卸工业附件的快速锁止固定，不需要额外工具就能完成解锁与锁止操作。从结构原理来看，锁体内部的辊子始终受板簧的持续推力作用，日常状态下会将角接孔位保持在常开位置，此时对接件可以顺利插入锁合位，不会出现卡滞问题；当对接角件插入到位后，只需要手动将手柄扳动到锁定位，辊子就会在板簧推力与手柄凸轮结构的共同作用下，紧紧抵靠在对接件的锁止面上，形成稳定的过盈锁止力，不会因为设备运行的振动出现松脱。设计时优先考虑了操作的人机工程性，外置的扳动手柄做了圆弧过渡处理，操作时不需要过大的扳动力，单手握持就能完成解锁与锁止的全动作，手柄的转动行程做了限位设计，避免扳动过度造成内部结构损坏。锁体主体采用分层堆叠的结构设计，上部的锁芯模块与下部的安装底座通过紧固件连接，安装底座预留了标准的沉头安装孔位，可以直接固定在型材端面或者板材安装面上，安装边界的孔位间距适配常用的工业铝型材端孔尺寸，不需要额外加工转接板就能完成装配。透明视窗的设计可以直观看到内部辊子与板簧的工作状态，日常巡检时不需要拆解锁体就能判断内部结构是否正常，及时发现板簧疲劳、辊子卡滞的潜在故障。锁合面的接触位置做了硬化处理，长期频繁插拔对接也不会出现过度磨损导致锁止力下降的问题，板簧选用了抗疲劳的弹性钢材，经过数万次循环扳动测试依然能保持稳定的推力输出，保证锁止的可靠性。整体结构没有复杂的异形零件，大部分零件都可以采用常规的机加工工艺生产，装配工序简单，后期维护时只需要拆解上部锁芯模块就能更换易损的板簧和辊子，维护成本很低，适配多种需要快速拆装连接的工业场景。
