钻孔加工用手动螺旋夹紧工装结构

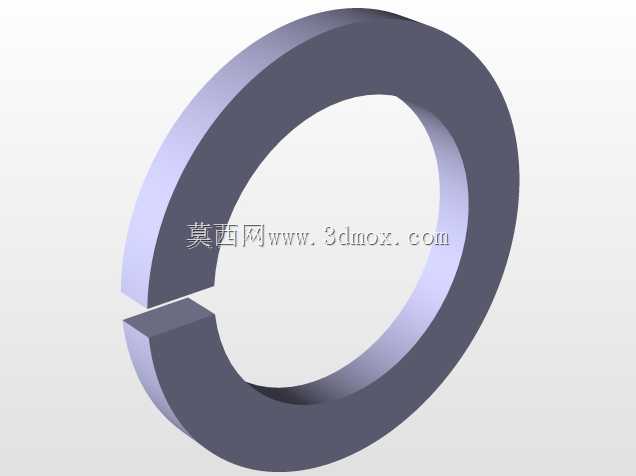

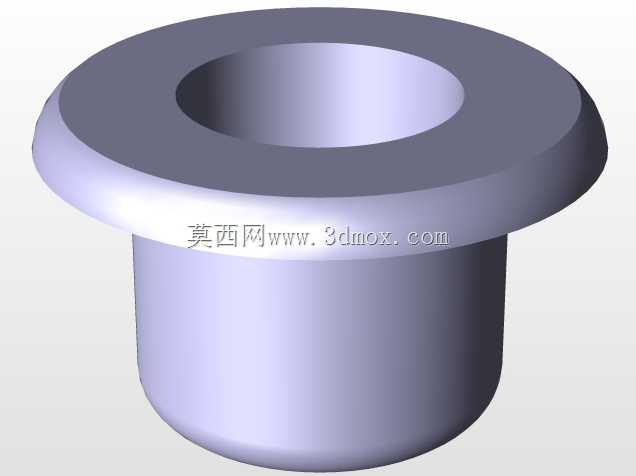

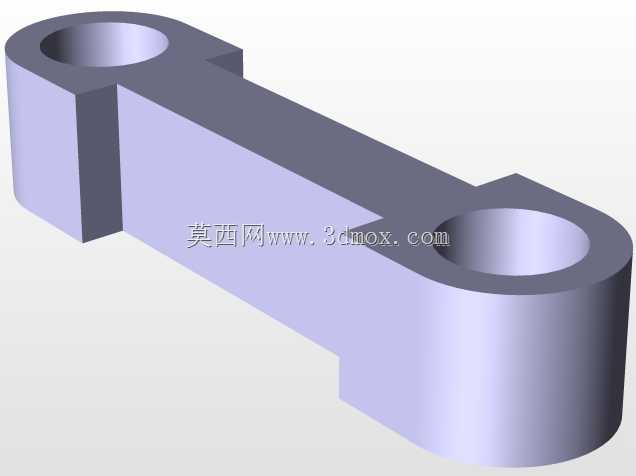

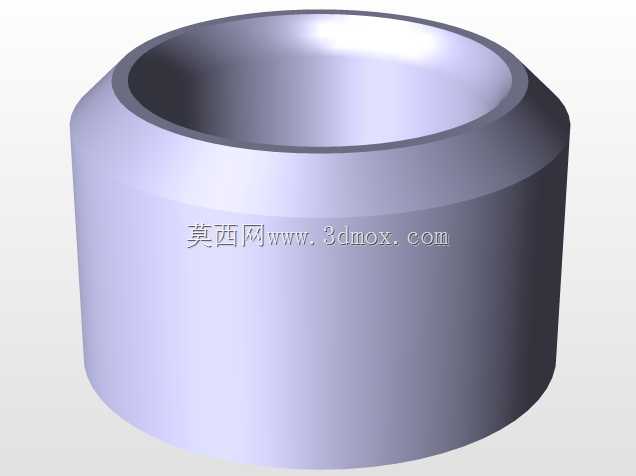

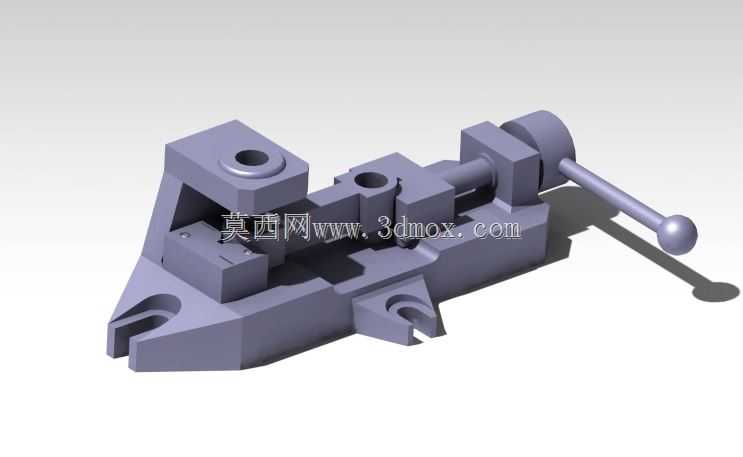

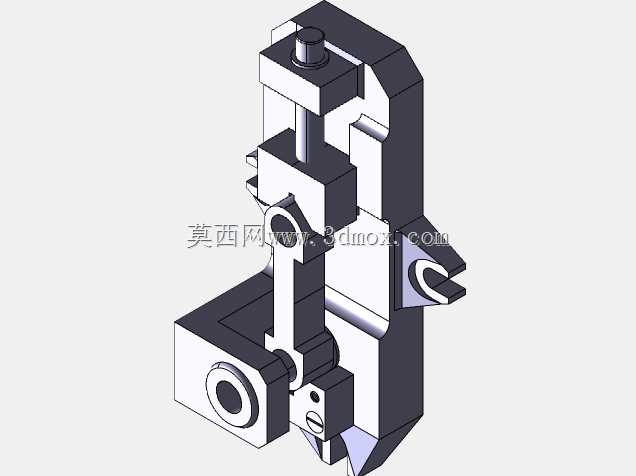

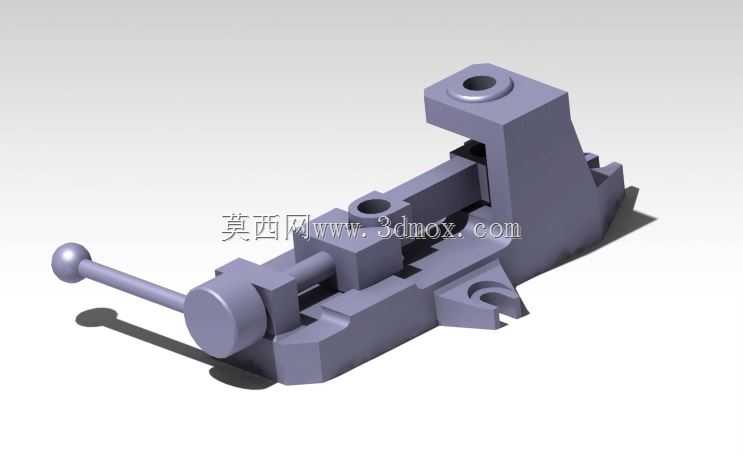

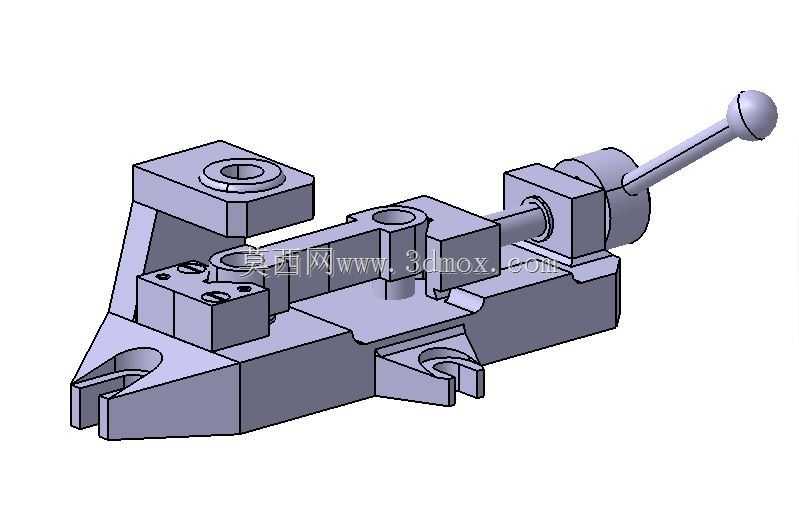

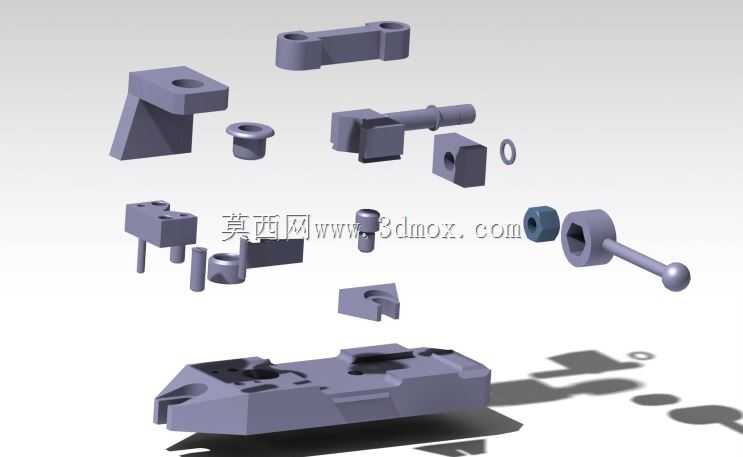

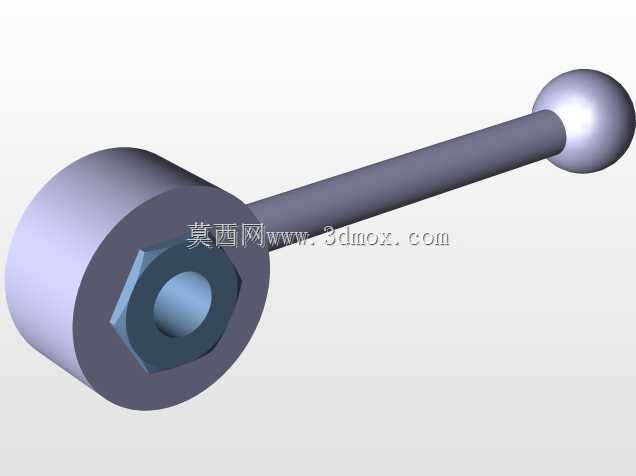

在钻床工序的批量零件加工场景里，这类手动夹紧工具是工位上最常用的辅助定位构件，主要承担钻孔作业时的工件固定职责，避免钻头接触工件瞬间因切削力造成工件位移、孔位超差甚至工件飞出的安全隐患。从结构设计逻辑来看，整体采用卧式螺旋进给的施力路径，操作端设置带球形握柄的操作杆，通过螺旋副将手动力矩转化为轴向的夹紧推力，操作人员单手即可完成锁紧与松脱动作，无需额外配套气源、液压源等动力设施，适配没有集中动力供给的零散加工工位、临时修配工位的使用需求。夹具体的基座部分做了一体化的安装卡位设计，底部两侧的钩型结构可以直接卡入钻床工作台的T型槽内，不需要额外制作过渡连接板，安装时只需要拧紧槽内的锁紧螺栓即可完成工位固定，基座的整体长宽尺寸控制在小型台钻的工作台有效承载范围内，不会占用过多的工作台操作空间，给待加工工件留出足够的摆放余量。固定钳口部分设置了带定位台阶的安装面，可以根据待加工工件的外形更换不同的钳口垫块，适配平板类、轴类、异型小零件的装夹需求，活动钳口的进给行程预留了足够的开合量，可覆盖常规小型钻孔加工的零件尺寸范围。整个夹紧机构的受力路径做了针对性强化，螺旋副的支撑座与基座为一体化铣削成型，避免长期承受夹紧反力时出现连接松动、支撑座变形的问题，钳口的夹紧面做了防滑纹理处理，夹紧时可以增大与工件表面的摩擦力，即便是承受较大的轴向钻削力，也不会出现工件滑移的情况。在实际使用过程中，这类夹紧工具不需要复杂的日常维护，只需要定期给螺旋进给副涂抹润滑脂，避免铁屑进入螺纹缝隙造成操作卡滞即可，相比气动、液压类夹紧工装，它的故障点更少，对使用环境的要求更低，不管是批量生产线上的固定工位，还是维修车间的临时钻孔作业，都能快速投入使用。设计时还考虑了排屑需求，基座表面做了倾斜的导屑面，钻孔产生的铁屑可以顺着斜面滑落，不会堆积在夹紧机构的活动缝隙里，减少了日常清理的工作量，同时也避免铁屑卡入活动部位造成钳口进给不畅。
