车床刀架用带编号旋钮夹持组件

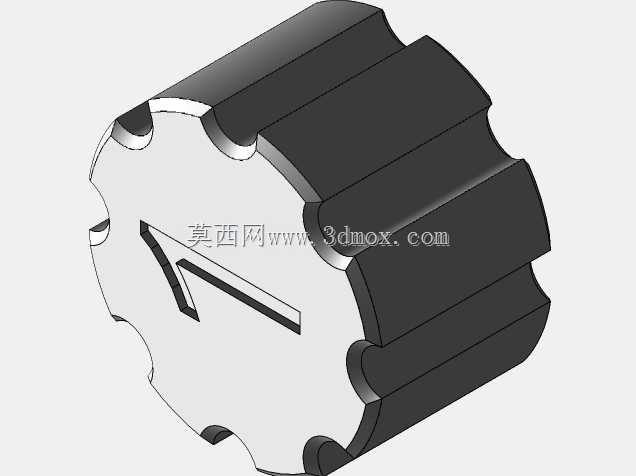

在普通卧式车床及小型数控车床的日常加工场景中，刀架部位的快换夹持结构直接影响换刀效率与装夹精度，这款带编号的旋钮式夹持组件，正是针对0xa cxa系列车床刀架的大夹持面安装需求设计的配套结构。从实际使用场景来看，车间内批量加工不同工序工件时，操作工会频繁更换不同用途的车刀，传统的螺栓压紧式刀夹需要借助扳手反复拧动，不仅换刀耗时久，多次拆装后还容易出现螺纹滑牙、压紧力不均导致的刀具偏斜问题，这款旋钮结构采用大直径滚花设计，旋钮外圈做了均匀的齿状滚花处理，即便操作工手上沾有切削液或金属切屑，也能徒手施加足够的锁紧力矩，无需额外辅助工具，单把刀具的装夹锁紧时间可缩短至数秒，大幅降低换刀辅助时长。

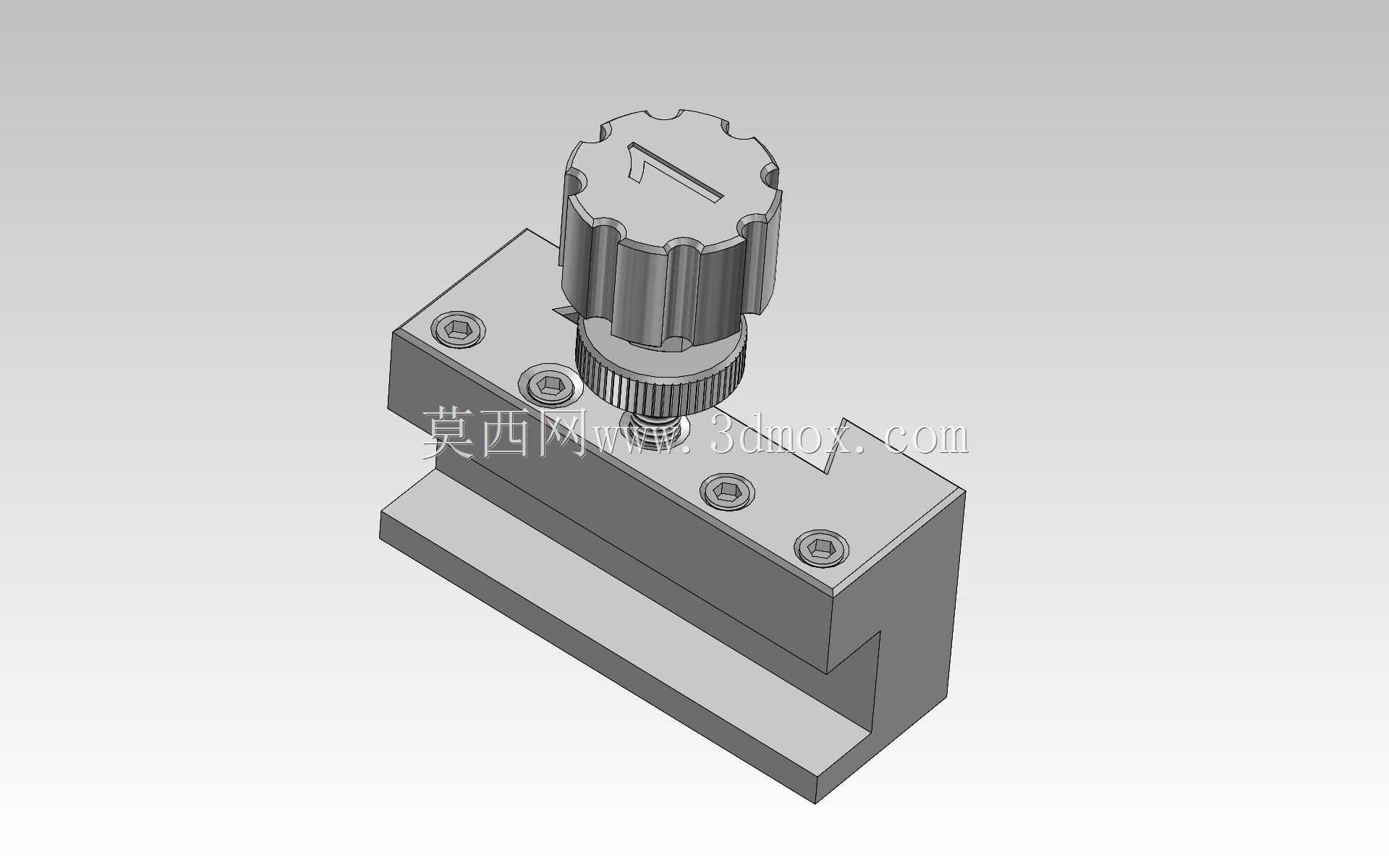

设计层面上，组件的底座采用L型定位结构，底部的凸台可直接嵌入车床刀架的标准T型槽内，实现安装基准的快速对齐，底座上预留的四个沉头安装孔，位置与对应型号刀架的安装螺孔完全匹配，安装时无需额外打孔改制，直接用内六角螺栓即可完成底座的固定，安装边界完全适配对应系列刀架的原有安装空间，不会与刀架的回转部位、周边的冷却管路产生干涉。旋钮顶部加工有一字型的施力槽，当需要更大锁紧力矩时，也可借助一字螺丝刀辅助加力，适配不同操作习惯的使用需求；旋钮侧面预留的编号ID刻印位，可对应不同的刀具工位编号，车间内多台设备、多套刀夹配套使用时，能快速识别对应工位的夹持组件，避免混放错装，减少刀具装夹出错导致的加工报废问题。

功能特性上，旋钮内部的压紧块采用V型定位面设计，与车刀杆的圆柱/方形接触面贴合度更高，锁紧时可自动找正车刀的中心高度，减少装刀时的打表校正时间；压紧块与旋钮之间采用活动连接结构，锁紧过程中压紧块不会随旋钮同步转动，避免转动摩擦刮花刀杆表面，也能保证压紧力垂直作用在刀杆上，不会出现侧向分力导致的刀具移位。整个组件的外露金属边缘都做了倒角去毛刺处理，日常操作换刀时不会划伤操作工手部，滚花部位的齿深控制在合理范围，既保证足够的摩擦力，也不会因为齿槽过深积存切屑难以清理，日常维护时用压缩空气即可吹净齿槽内的杂物，长期使用也不会出现旋钮转动卡滞的问题。
