工业用小型浓缩处理设备结构设计

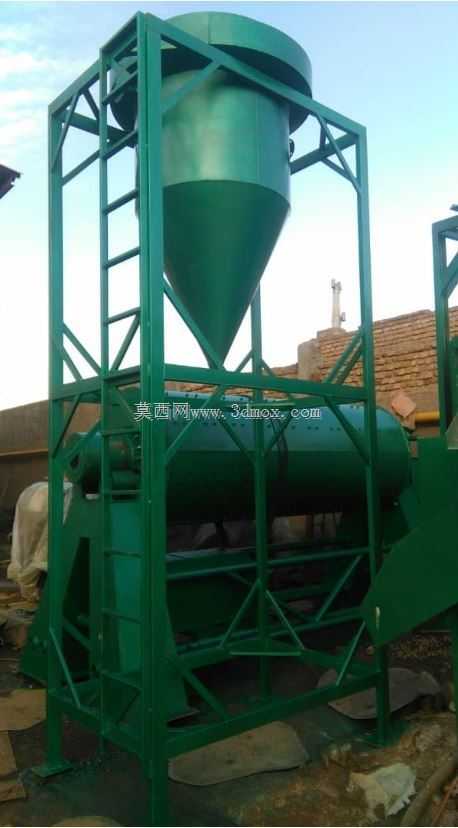

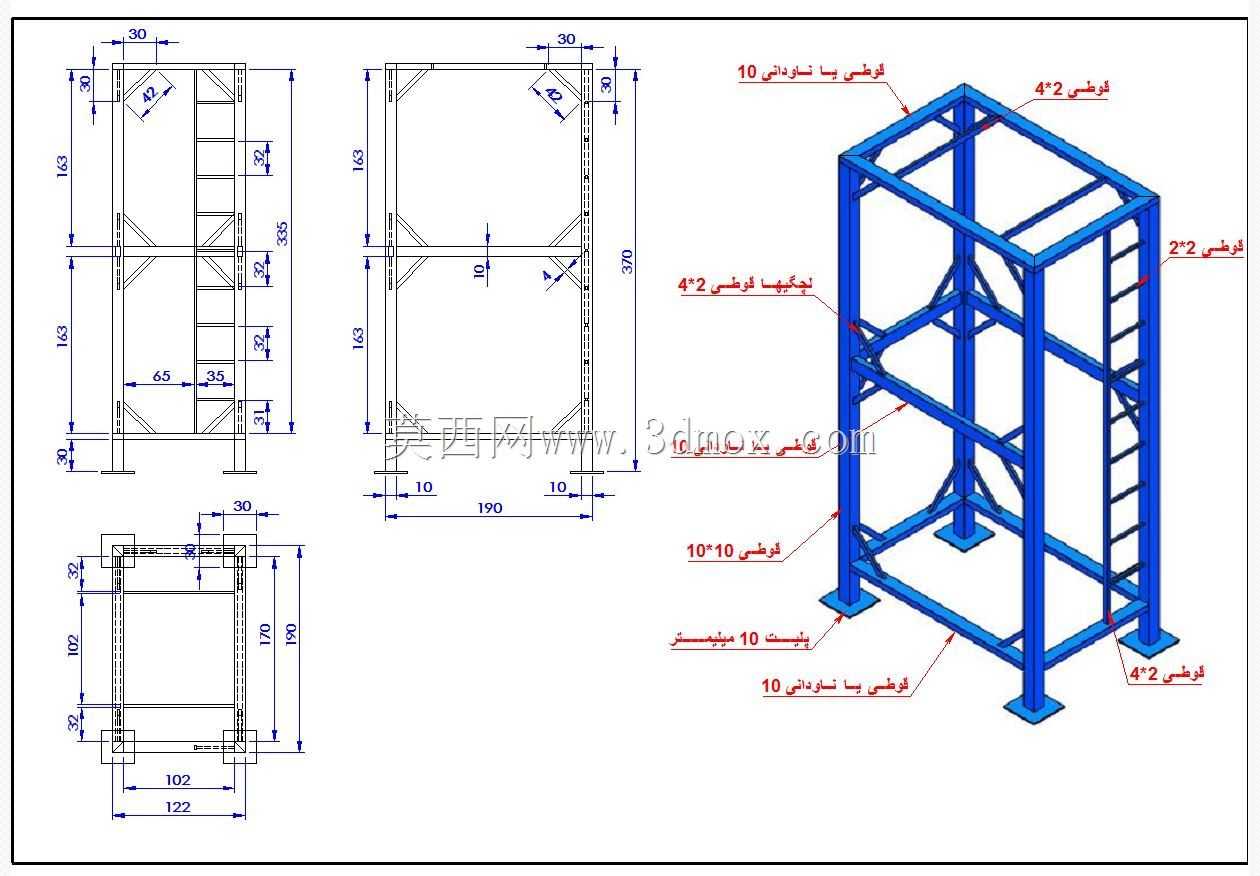

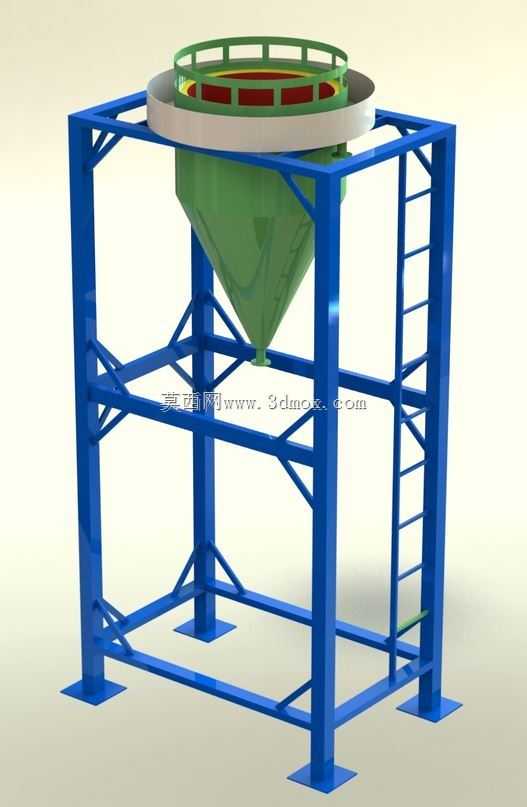

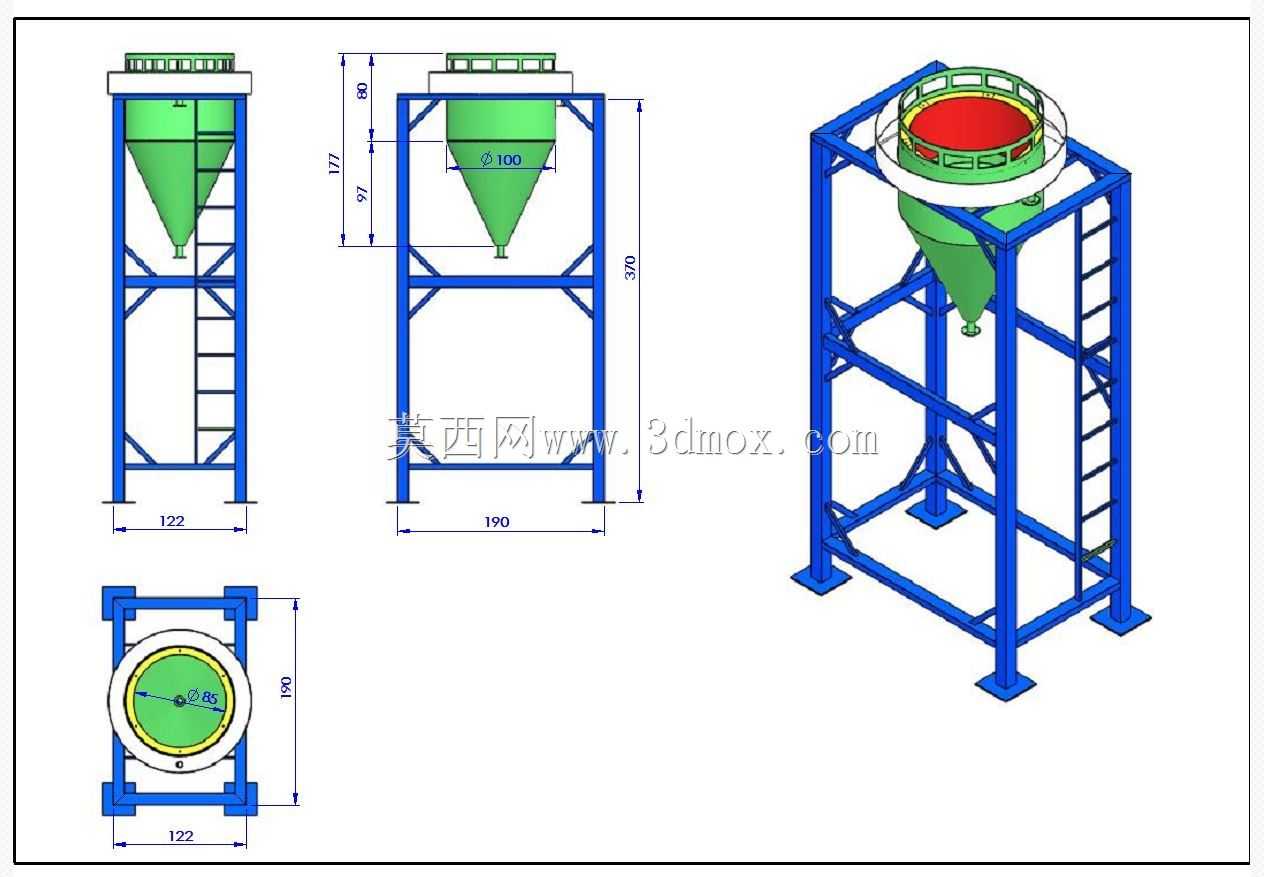

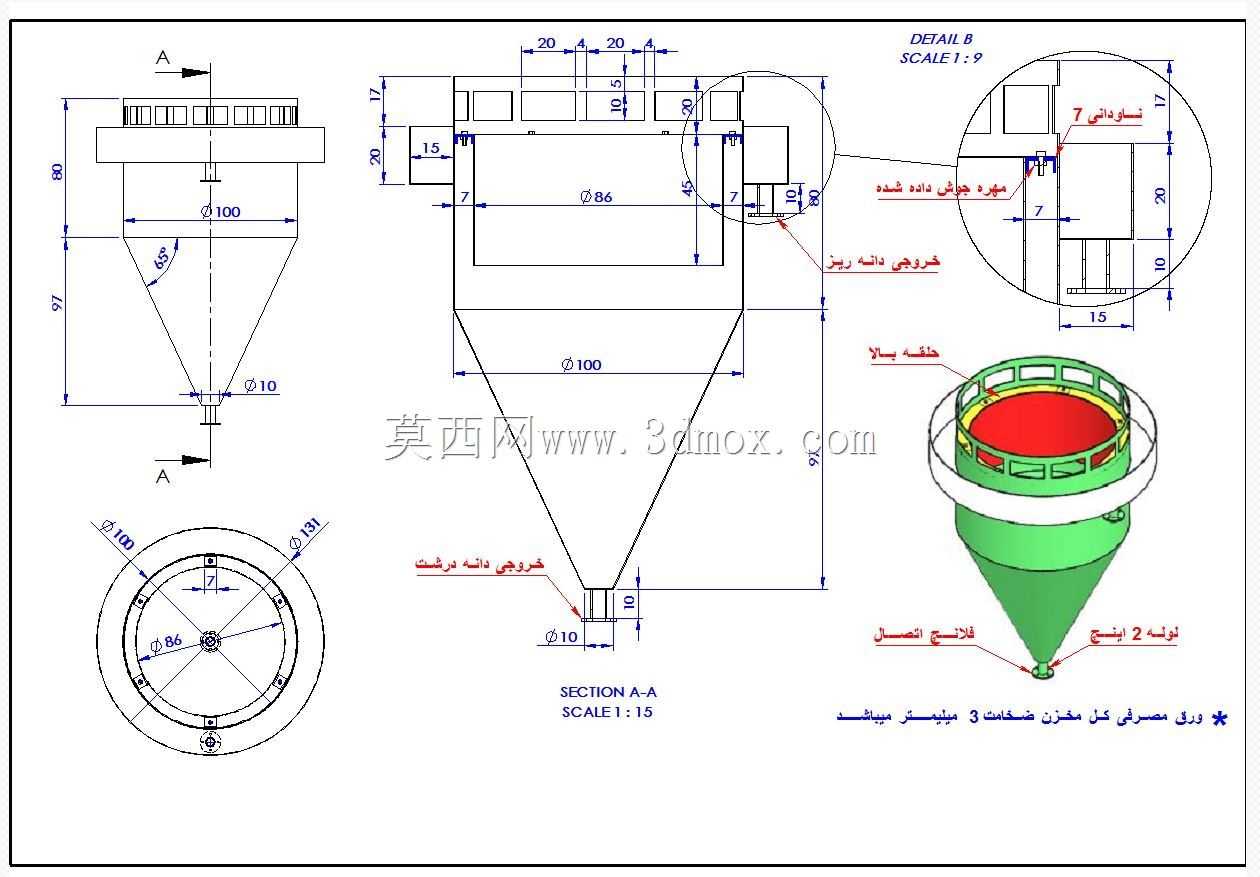

这款小型浓缩设备的三维结构，主要面向中小产能的物料浓缩处理工况设计，常见于选矿、湿法冶金、环保水处理等场景的固液分离前段工序，用来对低浓度料浆进行预浓缩，降低后续过滤、压滤工序的处理负荷，提升整条产线的处理效率。从结构设计来看，设备采用方管焊接的一体式框架作为承载主体，四根主立柱底部设计了带安装孔的方形底板，可通过膨胀螺栓直接固定在混凝土基础上，安装时需要预留的水平边界尺寸可根据框架外轮廓确定，垂直方向需要预留顶部进料、底部排料的操作空间，同时侧面爬梯位置要留出人员攀爬检修的通行余量，避免和周边管线、设备产生干涉。上部的锥斗是核心功能部件，采用倒圆锥结构设计，锥角经过物料安息角核算，能够保证浓缩后的高浓度物料依靠自重顺利下滑至底部排料口，不会出现物料挂壁、架桥堵塞的问题；锥斗顶部设置了带护栏的圆形操作平台，护栏高度符合工业设备安全防护标准，方便操作人员定期检查进料状态、清理篦网上的大颗粒杂物。框架侧面集成了直爬梯，爬梯踏步采用防滑结构设计，直接和主立柱焊接固定，不需要额外搭建检修梯架，减少现场安装的工作量。框架内部的横撑、斜撑采用等边角钢或者方管制作，通过三角形稳定结构提升整体框架的抗扭、抗振性能，即使在进料冲击、物料堆积偏载的工况下，也能保证整体结构的形位公差，不会出现锥斗倾斜、排料口偏移的问题。设计过程中充分考虑了现场运维的便利性，所有焊接位置都预留了打磨清根的操作空间，锥斗外壁和框架之间留出了足够的间隙，方便后续加装振动器、伴热装置等附属配件，底部排料口的法兰尺寸采用通用标准规格，可直接和下游的输送泵、进料管道对接，不需要额外制作过渡连接件。在选型适配时，可根据处理物料的比重、浓度调整锥斗的壁厚、框架型材的规格，针对腐蚀性物料还可以在锥斗内壁衬胶或者采用不锈钢材质制作，框架表面做防腐涂装处理，适配不同的工业现场使用环境。
