矿山建材粉料加工用振动磨机结构设计

　　在矿山选厂的磨矿工段、建材行业的非金属矿超细加工环节、固废资源化处理的粉料制备工序里，振动磨机都是承担细磨、超细磨作业的核心设备，和常规卧式球磨机依靠筒体转动带动钢球冲击磨料的原理不同，这类设备依靠高频振动带动筒体内的研磨介质产生高频冲击、研磨、剪切作用，入料粒度适配范围更宽，出料细度更容易调控，对于中等硬度以下的脆性物料加工适配性极强。做这套三维结构设计的时候，首先要考虑的是现场安装的边界条件，多数中小产能选厂的老厂房改造项目里，设备安装预留的平面净空通常在3.2米长、1.8米宽的范围内，设备进料口中心距离地面的高度要匹配前段颚式破碎机出料皮带的机头高度，控制在1.2米到1.4米区间，出料口要对接下段螺旋输送机的进料段，

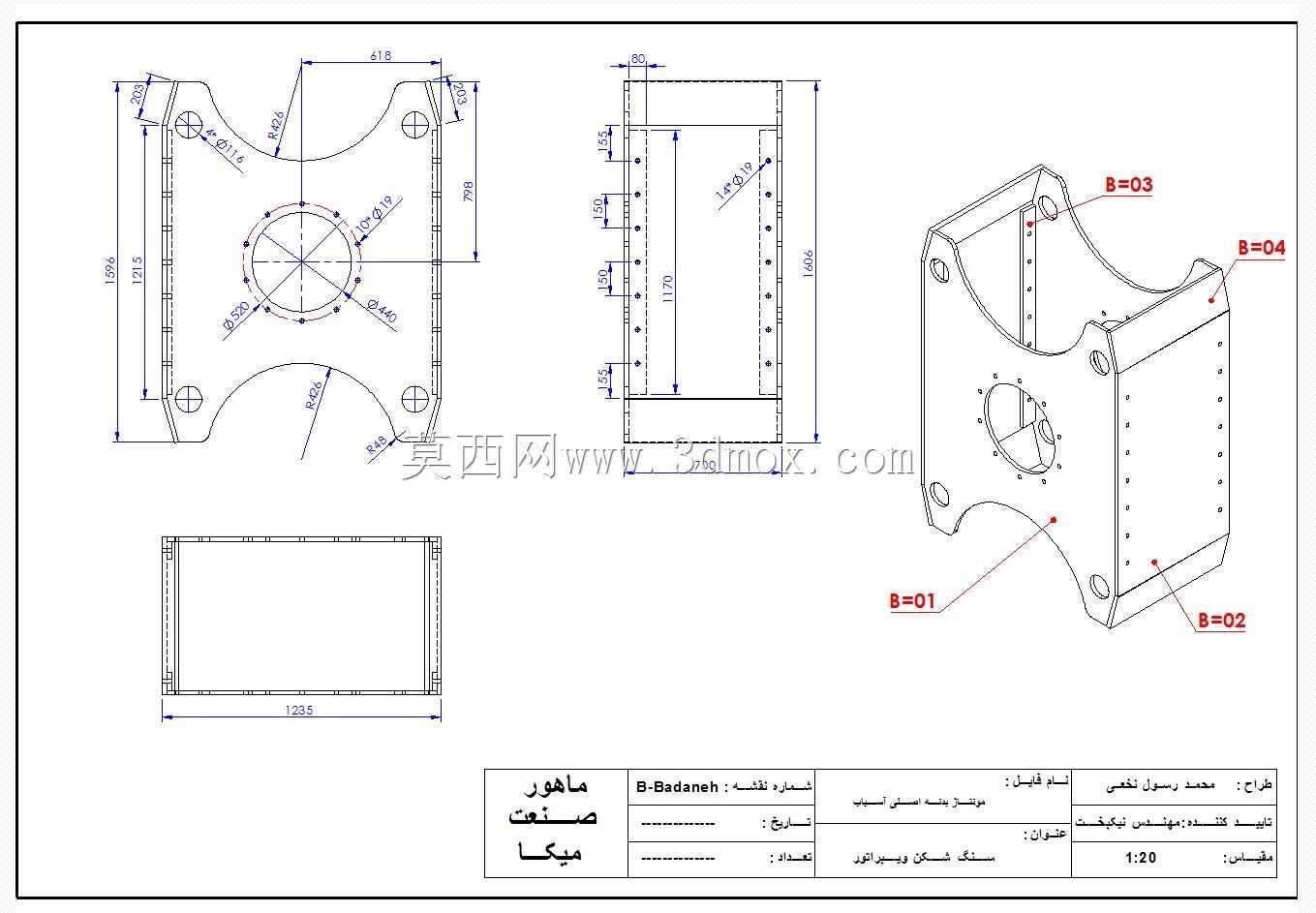

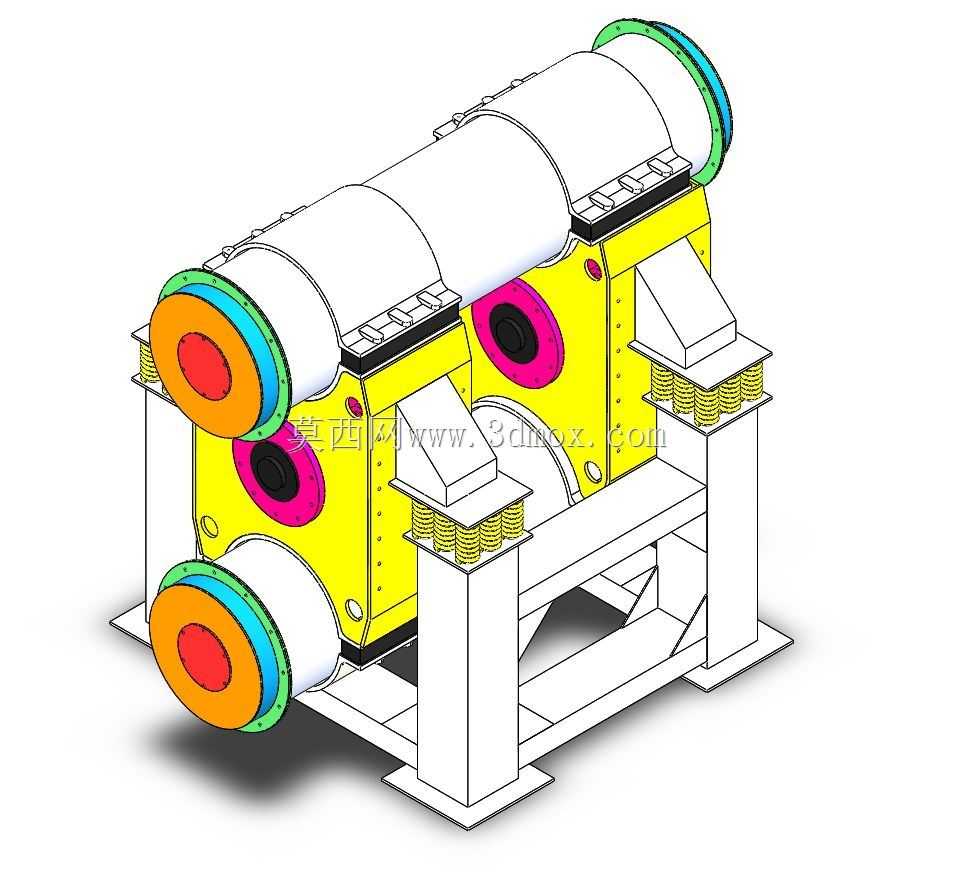

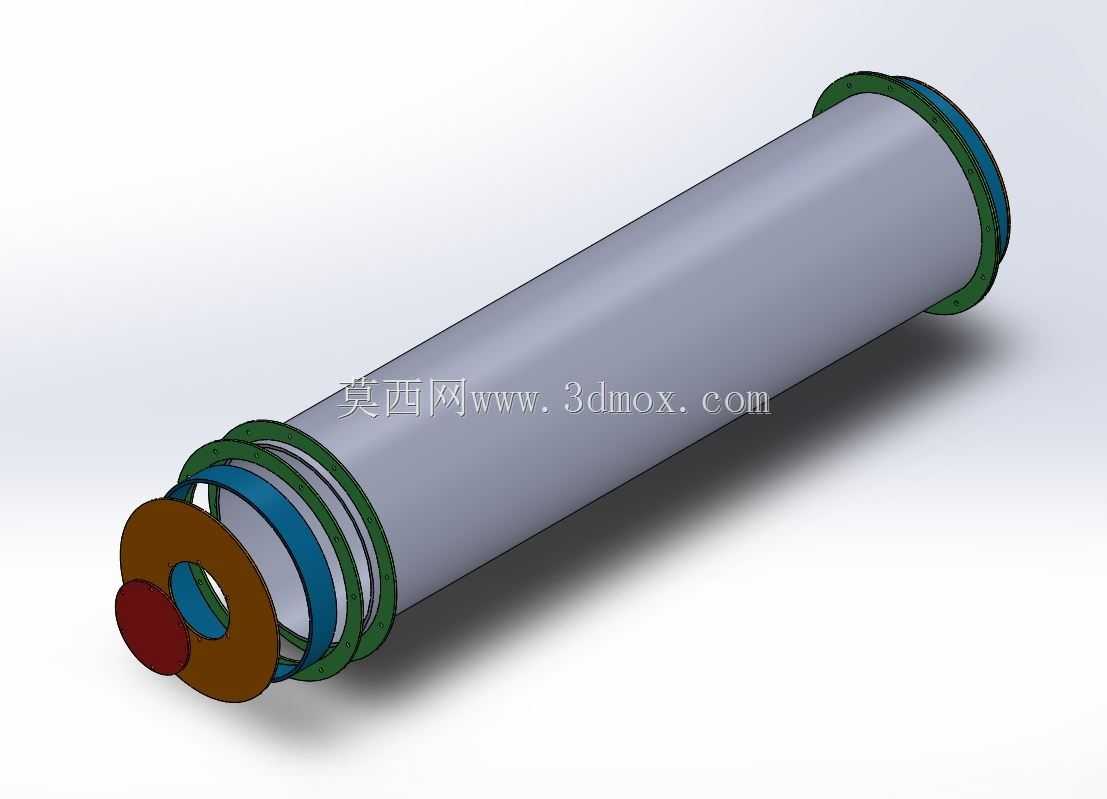

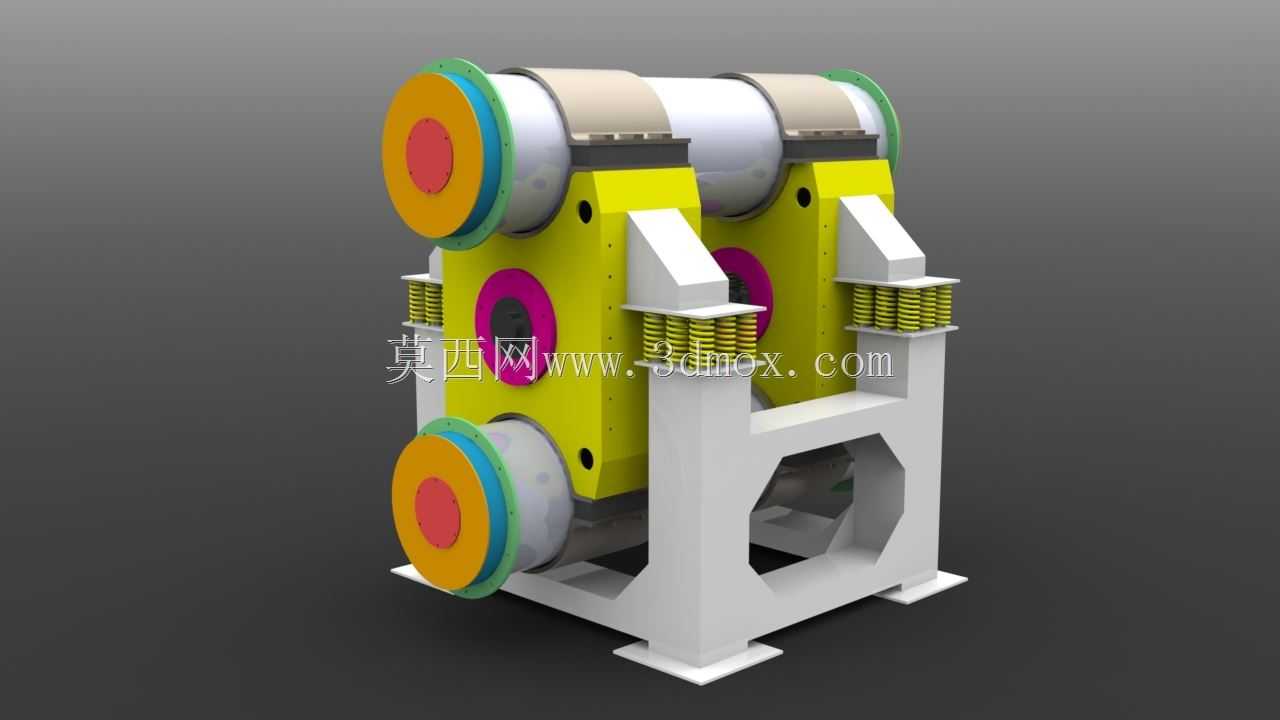

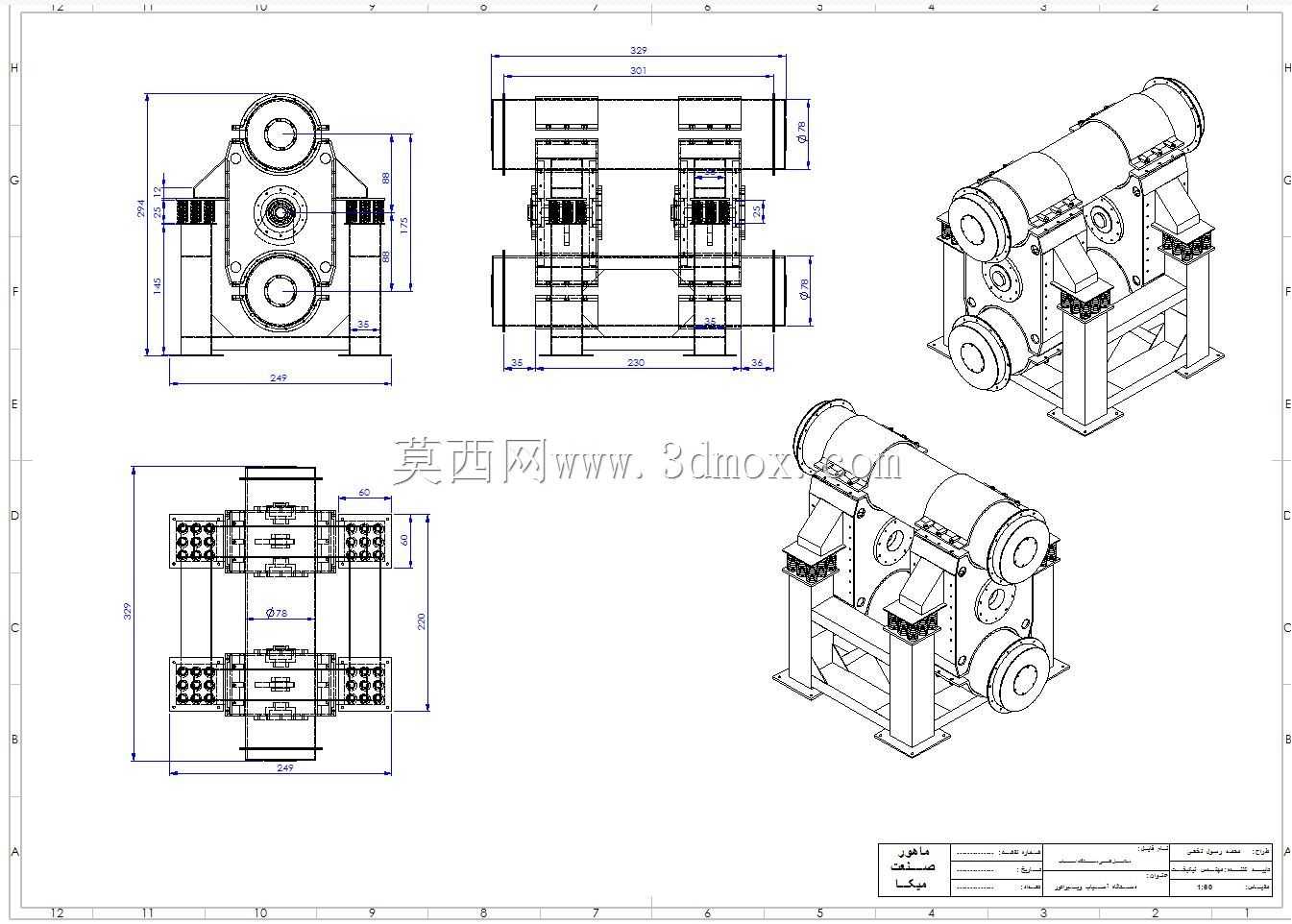

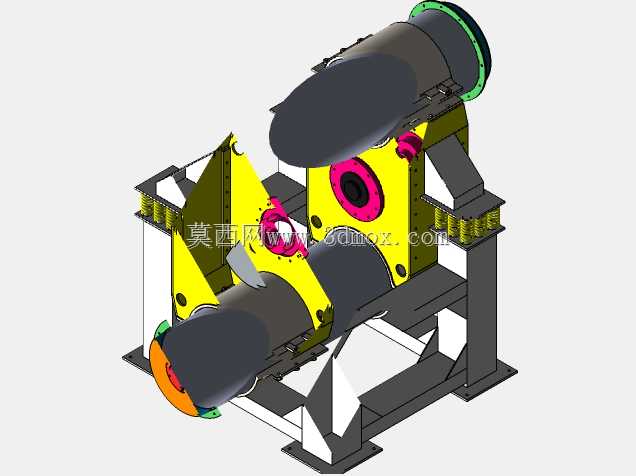

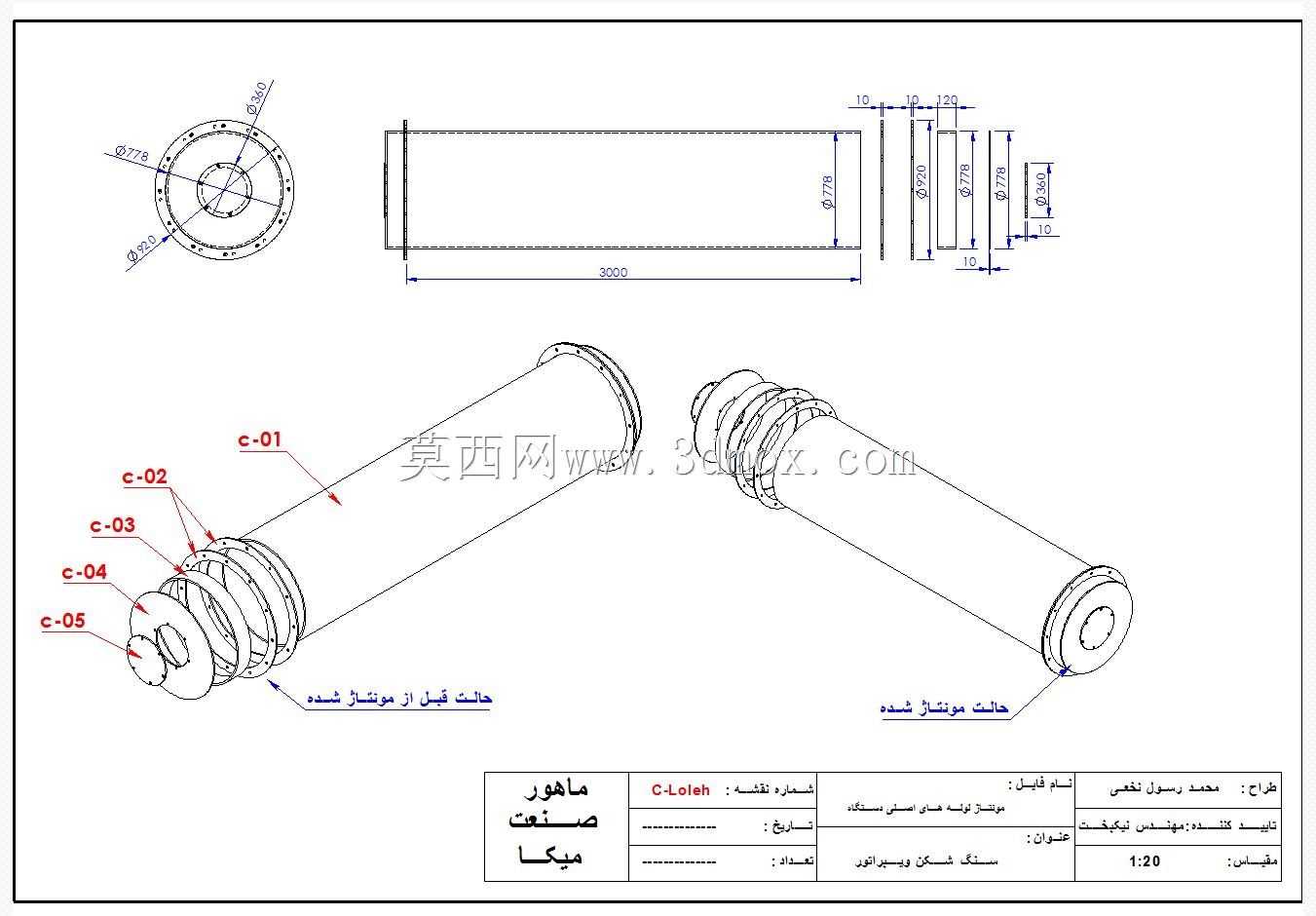

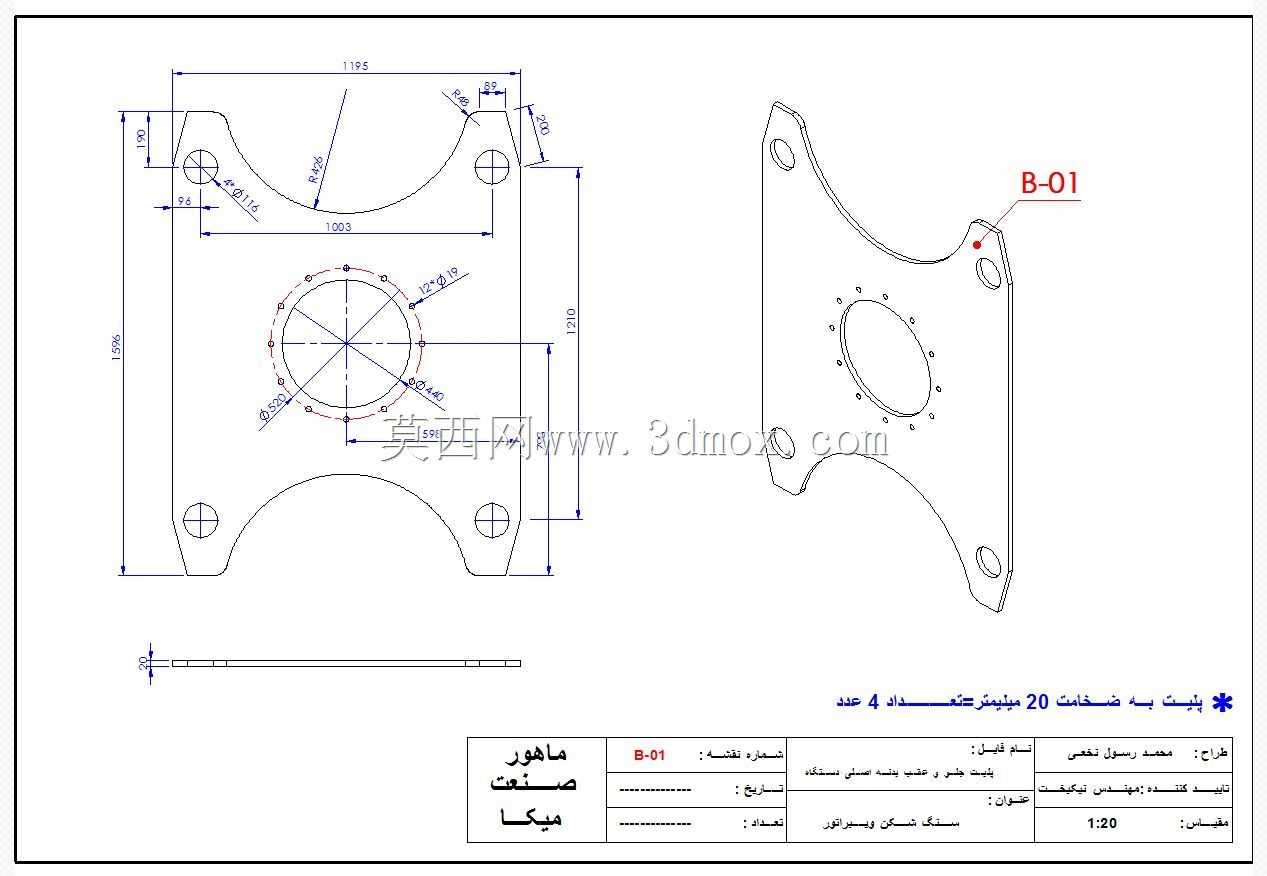

　　中心高度预留0.6米的安装操作空间，避免后续管线对接时出现高差不匹配的问题。筒体部分的设计采用了双腔并联的结构，单腔有效容积按照每立方处理1.2吨中等硬度石灰石的产能参数做匹配，筒体内壁铺设耐磨衬板，衬板的固定方式采用沉头螺栓内嵌式设计，避免螺栓头长期受研磨介质冲击出现磨损断裂，衬板的更换预留侧面快开检修口，检修口的密封结构采用梯形橡胶条压紧，保证设备运行时无粉尘外溢，符合现场作业的环保要求。激振器部分是整套设备的核心功能部件，设计时采用偏心块外置式结构，偏心块的重量可以根据加工物料的硬度、出料细度要求做分级调整，调整区间覆盖0到12毫米的振幅范围，高频振动的频率稳定在16赫兹，既保证研磨介质有足够的冲击动能破碎物料，

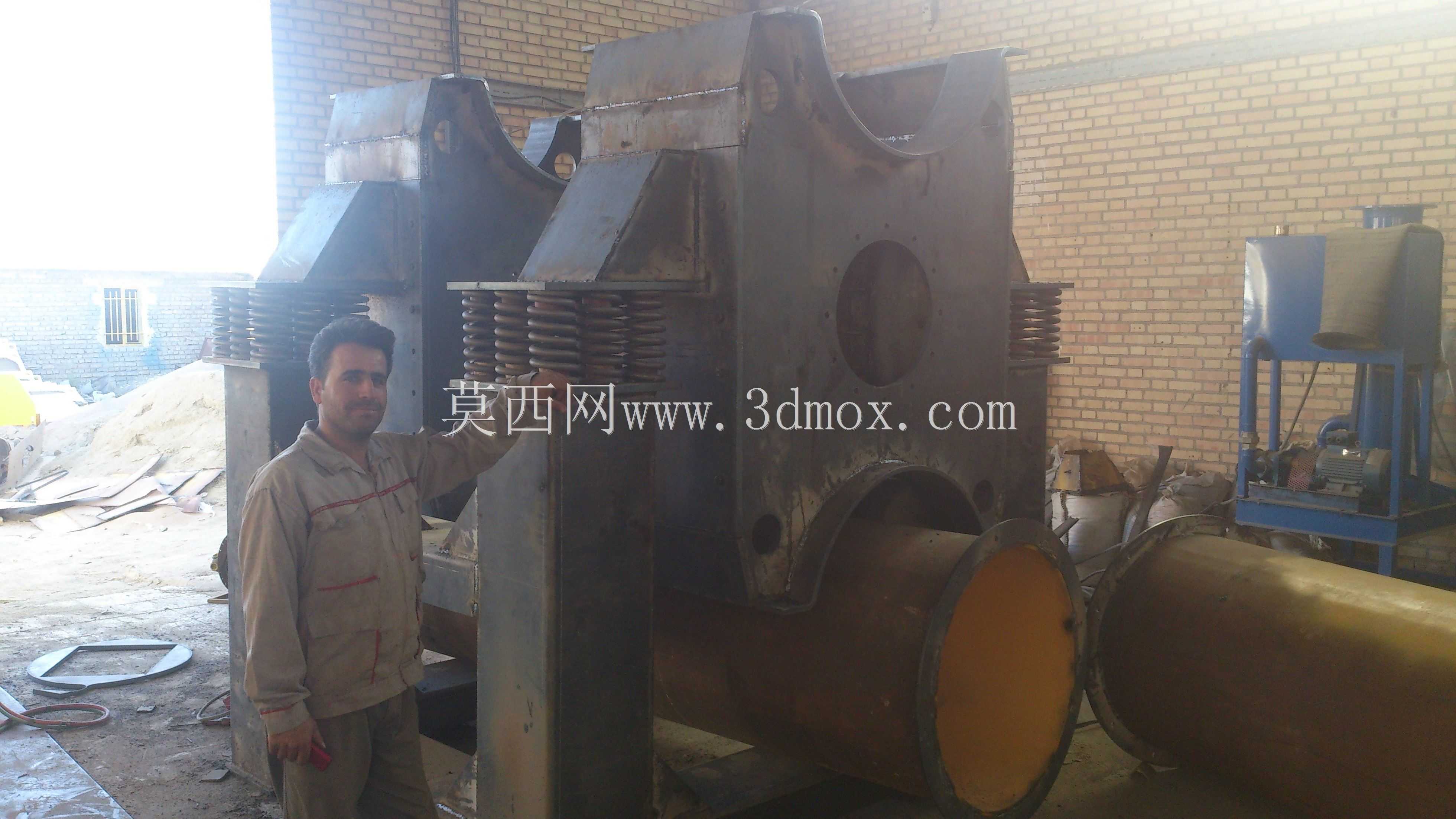

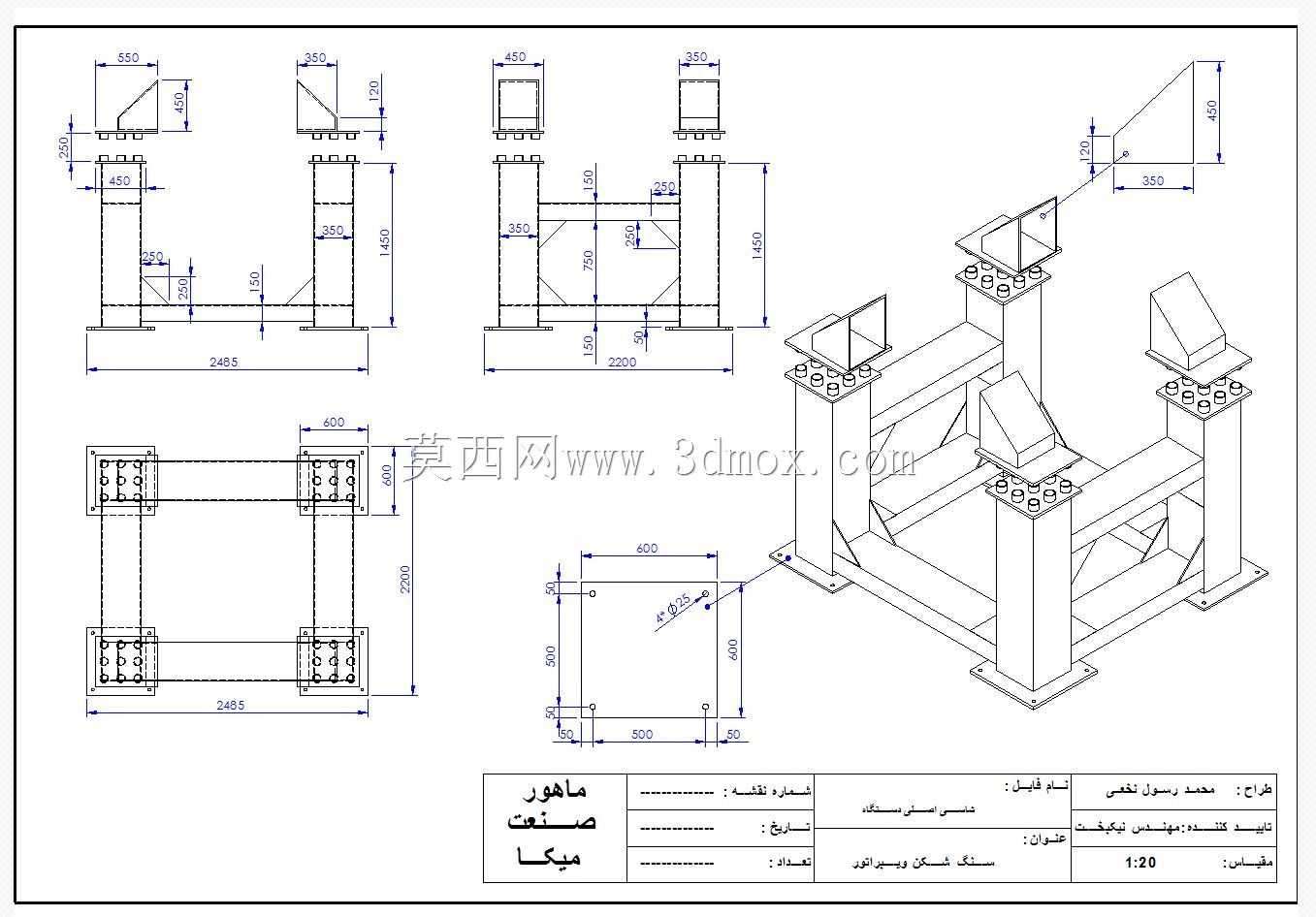

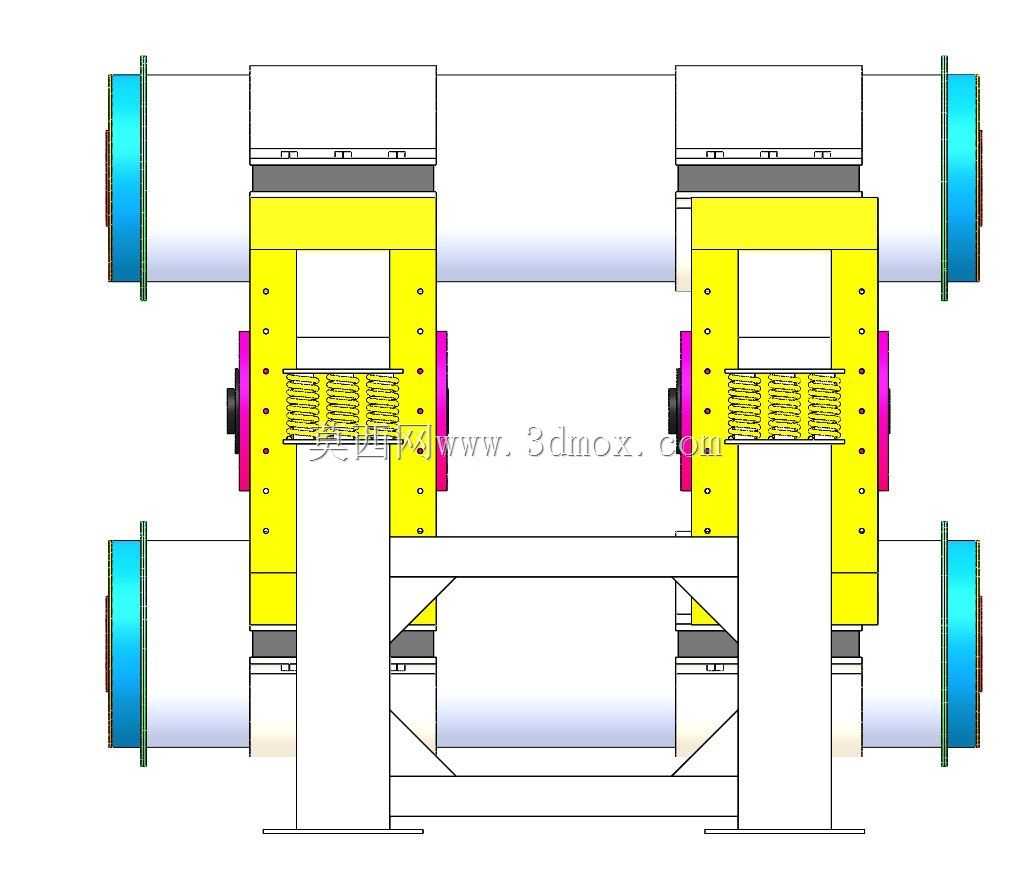

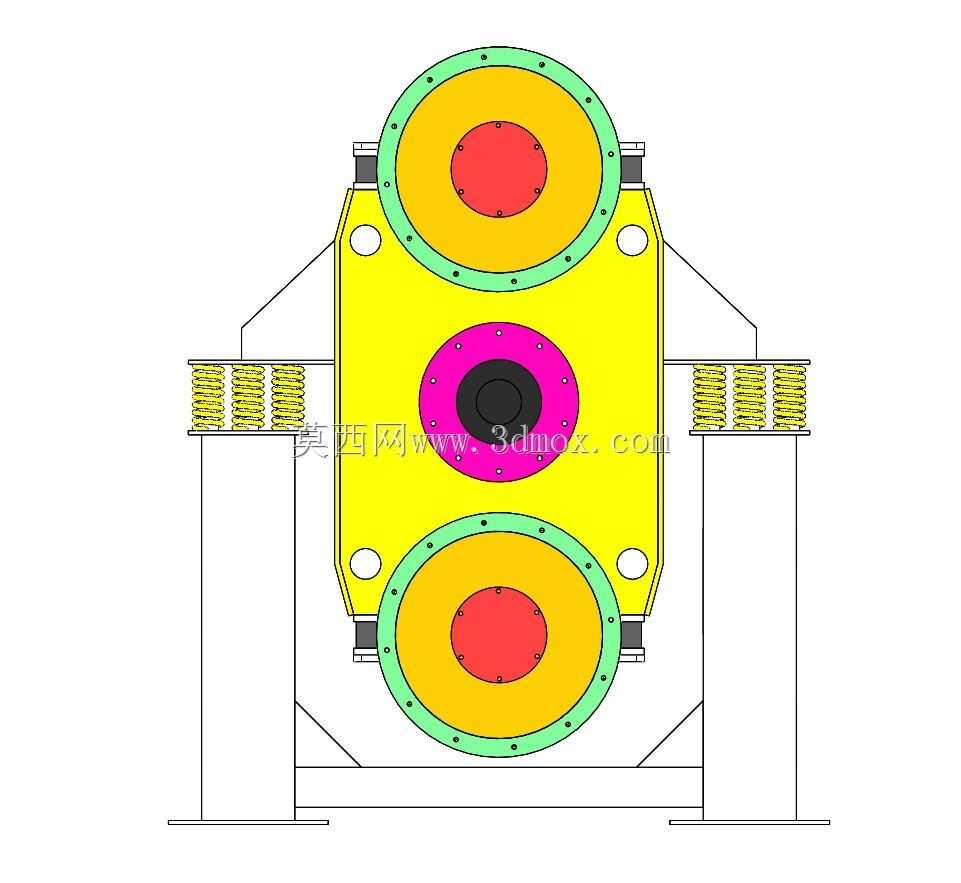

　　又避免振幅过大导致设备基础的动载荷超标。振动支撑部分采用金属橡胶复合弹簧，相比传统钢制螺旋弹簧，这类复合弹簧的阻尼特性更稳定，横向刚度足够抵御设备启停时的共振摆幅，不会出现运行时筒体横向窜动的问题，弹簧的安装座设计成可调节高度的结构，安装时可以根据现场基础的平整度微调四个支撑点的高度，保证筒体的水平度误差控制在每米0.1毫米以内，避免运行时出现偏磨。设备的进料端设计了匀料布料器，物料进入筒体前会被均匀分散到两个研磨腔的截面范围内，避免单侧进料过多导致研磨介质偏载，出料端采用格栅式出料结构，格栅的缝隙尺寸可以根据出料粒度要求更换不同规格的筛板，最小缝隙可以做到0.075毫米，适配200目以细的粉料加工需求。从实际使用的场景来看，

　　这类设备除了矿山、建材领域，在耐火材料加工、化工粉体制备、冶金渣处理的生产线里也有大量应用，设计时特意将电机的安装位置设计在筒体侧下方，既减少设备整体的占地宽度，又方便日常维护时检查电机的运行温度、传动皮带的张紧度，传动部分采用万向联轴器连接激振器和电机输出轴，抵消设备振动时产生的轴系窜动，避免轴承长期受径向附加载荷出现过早损坏。整套结构的所有连接螺栓都采用防松设计，关键受力部位的螺栓加装碟形弹簧垫圈，应对高频振动工况下的螺栓松动问题，设备的润滑点全部采用集中引油的结构，日常维护时不需要爬到设备上部，在地面就可以完成所有轴承部位的注油保养，降低现场运维的操作难度。
