工业设备用折叠式锌合金侧装拉手结构

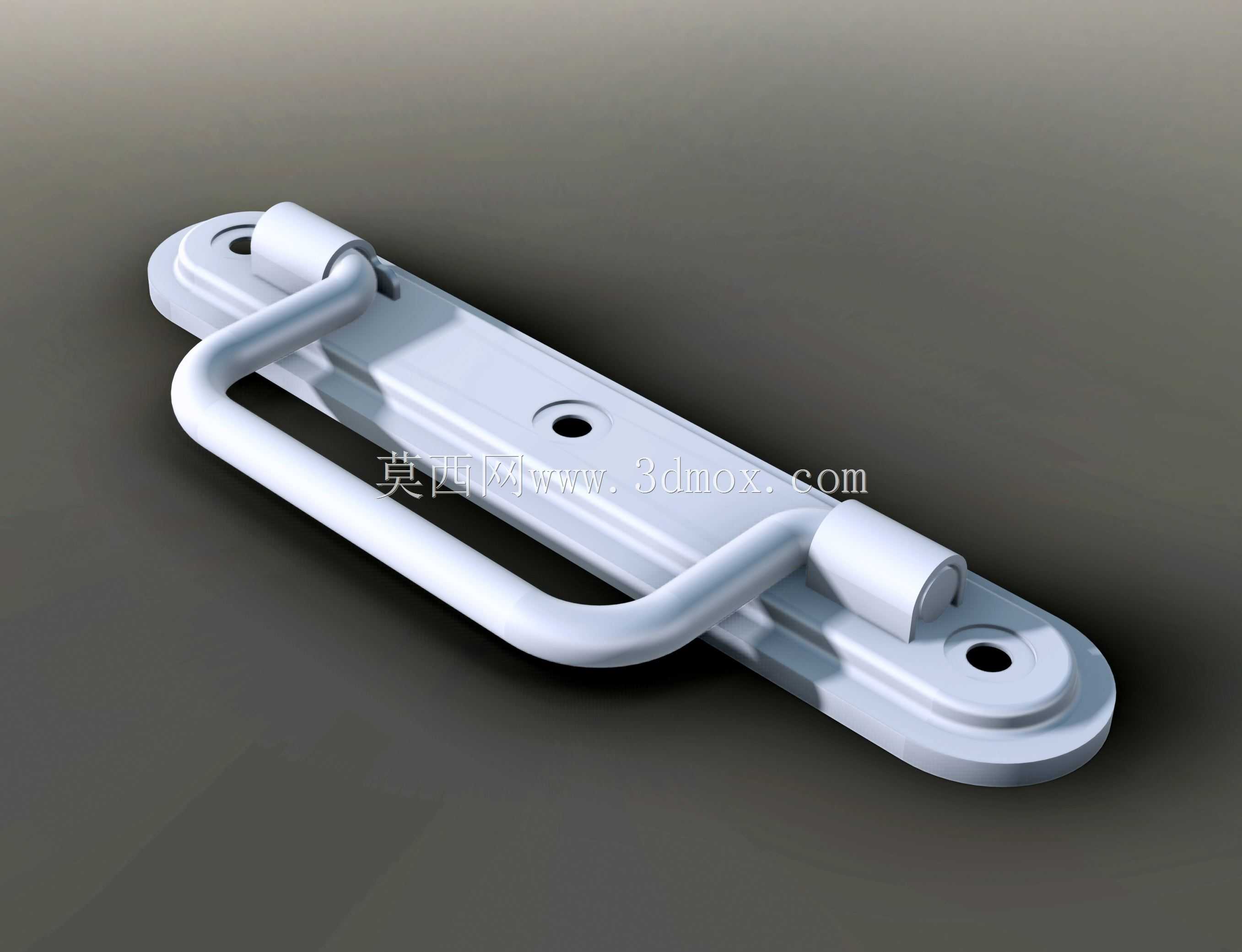

这类侧装折叠拉手常被应用在各类工业箱体、移动式设备机架、检测仪器外罩、小型机电设备外壳的侧面安装场景，区别于正面外露式拉手，侧装结构不会额外占用设备正面的操作空间，也能避免设备堆叠、转运过程中拉手凸起与周边物件发生剐蹭干涉。从结构设计来看，这款拉手采用U型握杆搭配双侧铰接座的形式，握杆在非使用状态下可绕铰接轴转动贴合到底座平面，使用时翻起即可形成可供握持的受力结构，铰接位置做了限位设计，翻起后握杆与底座保持固定夹角，不会出现受力时过度翻转导致握持滑脱的问题。底座采用长条形安装板设计，板身设置三个沉头安装孔，两端的孔位靠近铰接座位置，中间孔位位于底座长度方向中心，这种三孔排布方式能让底座安装后受力更均匀，承受较大拉拽力时不会出现单侧翘曲的情况，沉头孔设计可让安装螺钉头部完全没入底座平面，不会凸起刮擦操作人员手部，也不会影响握杆折叠后的贴合度。握杆采用圆截面弯制工艺，截面直径符合成年人手部握持的人机工程尺寸，握持时不会出现硌手的问题，弯角位置做了大圆弧过渡，既避免了应力集中导致的握杆断裂风险，也能提升握持时的贴合舒适度。安装边界方面，底座的长度、宽度尺寸适配多数中小型工业箱柜的侧梁安装位，安装时不需要额外对箱体侧板做大面积裁切，只需要按照孔位坐标钻三个对应直径的过孔即可完成固定，握杆翻起后的伸出高度控制在合理范围，既保证足够的握持空间，也不会因为伸出过长导致设备通过狭窄通道时发生碰撞。在实际选型应用中，这类锌合金材质的拉手兼顾了结构强度与外观质感，表面做哑光喷塑处理后具备一定的防锈耐刮能力，适合在车间常规工况下长期使用，铰接位置的配合间隙经过合理设计，既不会因为间隙过大导致握杆晃动，也不会因为间隙过小出现翻折卡滞的问题，日常使用不需要额外加注润滑脂即可保持顺畅的翻折动作。针对不同的安装场景，设计时也预留了尺寸调整空间，可根据实际设备的承重需求调整底座板材厚度、握杆截面直径以及铰接轴的直径参数，在保证受力强度满足要求的前提下尽可能控制整体重量，降低对设备安装面的负载。
