折叠式不锈钢工业侧装拉手结构

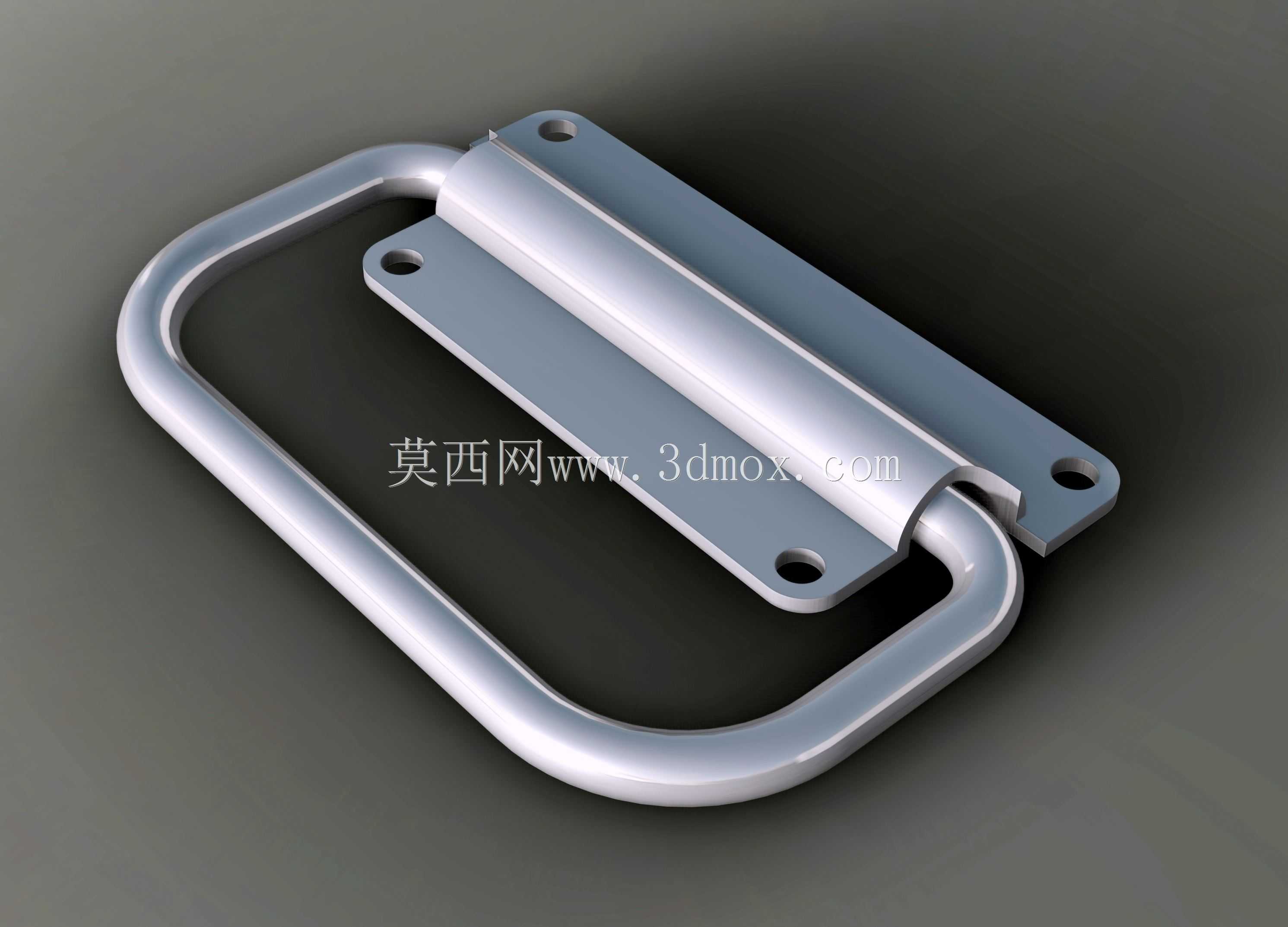

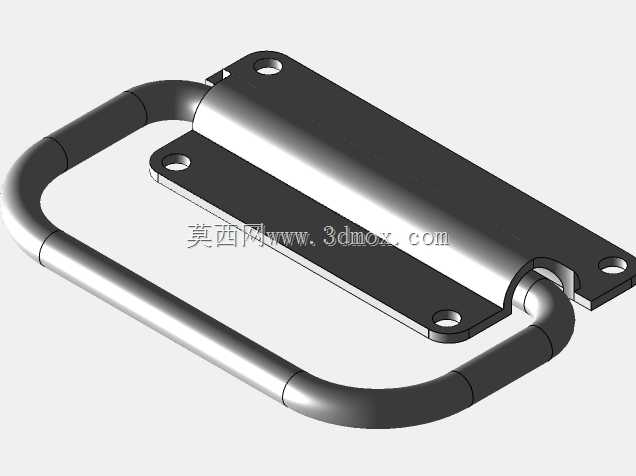

　　这款侧装式不锈钢拉手，是工业箱体、机柜、设备舱门类场景中常用的操作启闭件，日常在各类户外配电箱、移动设备周转箱、小型加工设备检修门、仓储工具柜上都能见到这类结构的应用，核心作用是为操作人员提供施力握持点，完成门体、盖板的开合动作，同时在非使用状态下不会突出安装面造成磕碰隐患。从结构设计来看，这款拉手采用分体式装配逻辑，分为固定底座与活动握环两个核心部分，固定底座为带安装孔的平板折弯结构，两个安装孔位沿底座长度方向对称分布，孔位间距匹配常规工业柜体的侧装预留孔距，安装时可直接通过沉头螺钉从底座正面锁附在门板或侧板的安装面上，不需要在板材背面预留螺母操作空间，适配1.5mm到5mm厚度的各类金属、非金属板材安装场景，

　　安装后底座与安装面完全贴合，不存在凸起缝隙，能避免积灰、积液残留，适配有清洁要求或户外淋溅的使用场景。活动握环采用圆钢弯制成U型闭环结构，握环的圆钢直径经过人体工学适配，成年男性单手握持时手指能完全环绕握环，施力时不会出现硌手的情况，握环与底座的连接采用转轴式铰接结构，转轴部位做了限位设计，当握环翻起至工作状态时，会被底座的限位台阶挡住，保持与安装面垂直的握持角度，此时操作人员提拉或拉动的力可以直接传递到门板上，不会出现握环翻转卸力的情况；当不需要使用时，握环可以绕转轴向下翻转，完全贴合在底座外侧的平面上，翻转后整体突出安装面的高度仅为底座本身的厚度加圆钢直径，不会在设备外侧形成突出的勾挂点，避免车间内人员走动、

　　物料转运时被拉手勾挂衣物或磕碰受伤。材质选用不锈钢作为基材，是考虑到这类拉手常被用在户外设备、潮湿车间、有轻度腐蚀的加工场景中，不锈钢本身的防锈性能可以保证拉手在长期使用过程中不会出现锈蚀卡滞，铰接部位不需要额外做防锈涂装，日常维护只需要定期清理转轴处的积尘即可，握环表面做了拉丝处理，既可以避免亮面不锈钢的反光晃眼问题，也能在握持时增加摩擦力，手上沾有少量切削液、油污时也不会出现打滑脱手的情况。从安装边界来看，这款拉手的底座长度方向尺寸适配常规小型设备侧门的安装空间，安装时只需要在安装板材上按照孔位坐标打两个对应直径的通孔即可，不需要做沉孔或者异形开孔，现场安装的加工难度极低，即使是后期对老旧设备的拉手进行替换，

　　也可以直接匹配原有孔位进行安装，不需要重新在门板上打孔破坏原有结构。在实际选型应用中，这类侧装折叠拉手的承重能力经过结构验证，单只拉手可以承受数十公斤的垂直拉力，对于重量在百公斤以内的门板，在门体两侧对称安装两只该款拉手，就可以满足双人抬启或者单人侧拉开合的受力需求，铰接部位的转轴采用同材质不锈钢车削加工，配合间隙控制在合理范围，长期反复翻转使用也不会出现松旷、晃量过大的问题，握环的弯制处做了圆弧过渡，没有尖锐的折角，即使操作人员快速握持操作也不会划伤手部。不同于外露式的固定拉手，这款折叠结构的拉手在设备运输过程中也能减少突出部件被碰撞变形的概率，运输时可以将握环放下贴合底座，外包装不需要为拉手预留额外的突出避让空间，能提升包装空间的利用率，也避免运输过程中拉手被外力撞击导致底座变形、转轴卡滞的问题。在结构细节处理上，底座的折弯边缘都做了小圆角钝化处理，没有锋利的剪切边，安装后不会割伤安装人员的手部，握环与底座接触的位置做了贴合面的弧度匹配，握环放下时不会与底座产生硬摩擦，长期使用也不会出现接触面的镀层磨损或者异响问题。
