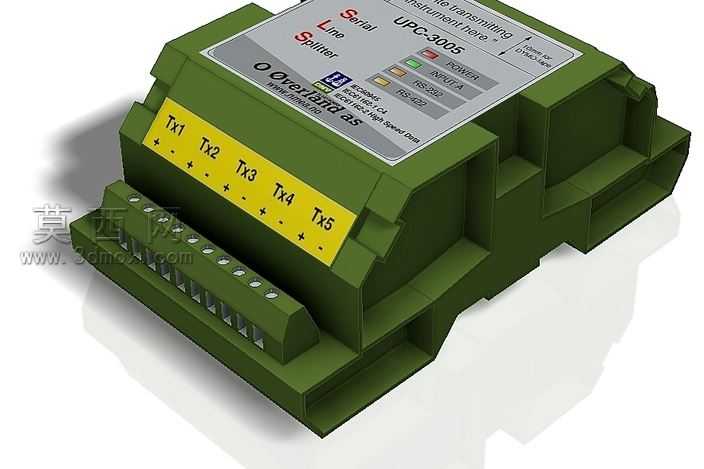

导轨式UPC3005串行线拆分器结构模型

本模型为导轨安装式串行线拆分器的三维建模成果，建模阶段严格遵循工业电气元件的实际尺寸规范，以毫米为单位设定整体长宽高尺寸为130×50×80，完全匹配DIN导轨安装的标准卡扣结构设计，还原了设备外壳的卡扣式装配逻辑，外壳采用工业电气设备常用的军绿色硬质塑料材质，建模时通过曲面拉伸、倒角、布尔运算等操作还原外壳的棱角过渡、侧边导轨卡槽、底部安装卡扣的细节结构，保证外壳各拼接面的公差配合符合实际开模生产的精度要求。模型正面还原了黄色标识区域的五路输出端口标注，对应Tx1至Tx5共五路信号输出通道，每路通道旁的状态指示点位也做了精细化建模，顶部的灰色参数标识面板通过纹理贴图还原了设备的参数标注、端口定义、品牌标识等印刷内容，面板上的功能按键、状态指示灯区域做了凹凸结构区分，还原真实设备的操作反馈结构。建模过程中重点还原了设备的电气隔离结构特征，对应电源供应与输入输出端的流电隔离设计，内部预留了电源模块、信号处理电路、五路RS-422输出通道、一路RS-232输出通道的安装空间，端口接线区域的接线端子排做了等距排列的精细化建模，每个端子的螺丝固定位、接线孔位都按照工业接线端子的标准尺寸制作，保证模型可直接用于电气柜布局仿真、安装干涉检查等场景。渲染阶段采用哑光塑料材质模拟设备外壳质感，黄色标识区域做半光泽印刷面效果，灰色面板做磨砂质感处理，接线端子区域采用金属与塑料结合的材质表现，通过柔和的工业场景打光突出设备的结构层次与安装特征，整体模型完整还原了该串行线拆分器的外观结构、安装特征与端口布局，可用于工业通讯系统的方案演示、电气柜装配模拟、产品宣传素材制作等场景，建模时严格遵循1Mbps传输速率对应的信号端口布局规范，还原了短路保护模块的安装位置，保证结构设计与实际电气功能的匹配性。
