NMEA缓冲单元防护接线盒结构设计

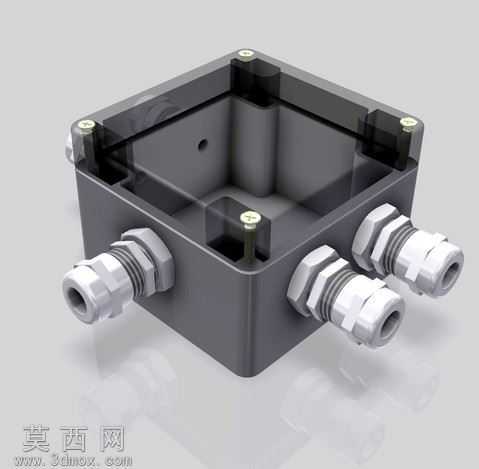

本作品为NMEA缓冲单元的防护接线盒三维设计，建模阶段采用参数化特征建模思路，先完成盒体主体的基体拉伸，精准定位盒腔内部的安装柱位，每一处螺丝柱都做了根部圆角过渡处理，避免注塑生产时出现应力集中缺陷，柱体中心的螺纹孔深度严格匹配自攻螺丝的旋合长度，既保证安装紧固强度，又避免螺丝打穿盒壁影响密封性能。盒体侧壁的线缆接头安装位采用凸台加厚设计，每个接头安装孔都做了同轴度约束，保证防水电缆接头安装后与盒壁贴合紧密，不会出现歪斜漏缝的问题，接头选用的是工业常用的格兰头结构，建模时还原了接头的锁紧螺母、密封胶圈、夹紧爪片的细节结构，能够直观展示线缆穿入后的锁紧密封逻辑。盒盖部分采用半透明材质渲染，清晰展现内部腔体的布局，腔体内部预留了电路板安装的平面区域，侧壁的加强筋从盒体底部延伸至安装柱根部，既提升了盒体整体的抗形变能力，又不会占用过多内部安装空间。材质搭配上，盒体主体选用深灰色工程塑料材质，模拟ABS或PC注塑件的哑光磨砂质感，表面做了细微的颗粒纹理处理，还原工业壳体的真实触感；电缆接头采用浅灰白色硬质塑料材质，金属螺丝部分做了镀锌金属的质感渲染，半透明盒盖采用略带灰度的透明PC材质，带有轻微的折射和反射效果，能够透过盒盖隐约看到内部的结构布局，同时不会完全遮挡内部细节。结构设计上充分考虑户外使用的防护需求，盒体与盒盖的贴合面预留了密封胶圈的安装槽位，四个角的固定螺丝均匀分布，能够保证盒盖压紧后胶圈受力均匀，实现IP65级别的防水防尘能力；三个电缆接头分别对应信号输入、信号输出、电源接入的功能，布局在盒体同一侧，方便现场布线施工，腔体内部的角落预留了接地柱的安装位，满足电气设备的安全防护要求。建模过程中对所有配合面都做了间隙校验，保证盒盖与盒体、接头与安装孔、螺丝与柱位之间的配合公差符合注塑件的生产精度要求，没有出现干涉或者间隙过大的问题，整体结构紧凑，空间利用率高，既满足电子元件的安装防护需求，又兼顾了生产加工的工艺性和现场安装的便捷性。
