三芯卡农音频接插件结构设计

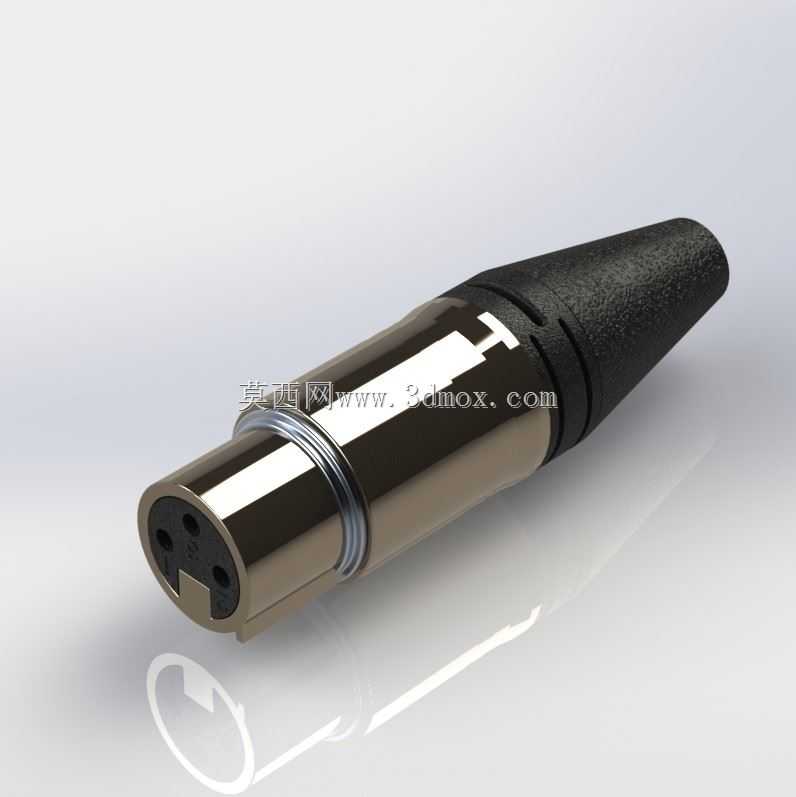

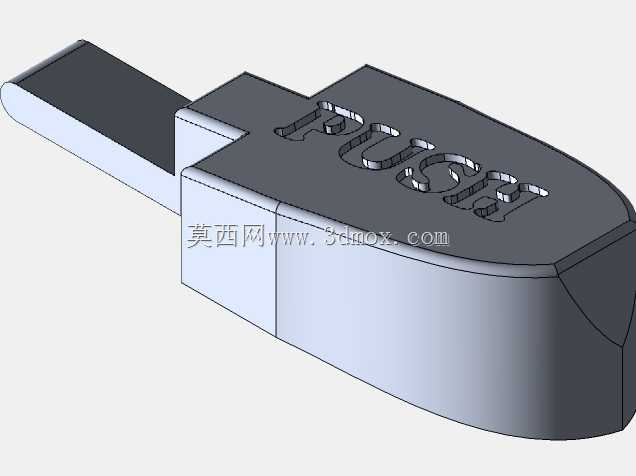

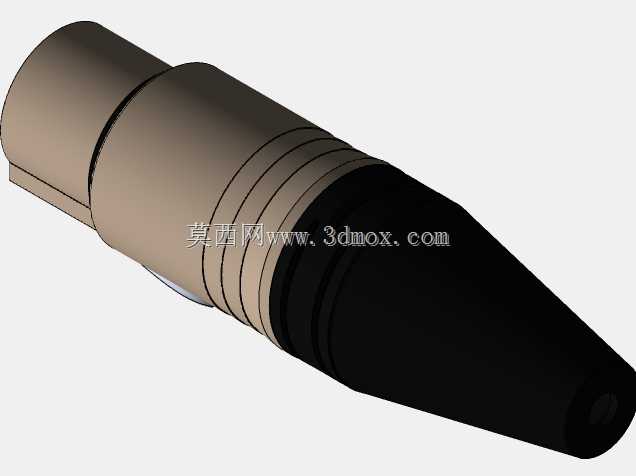

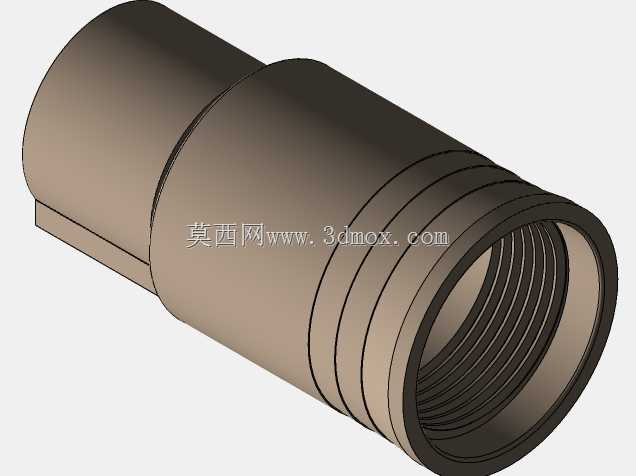

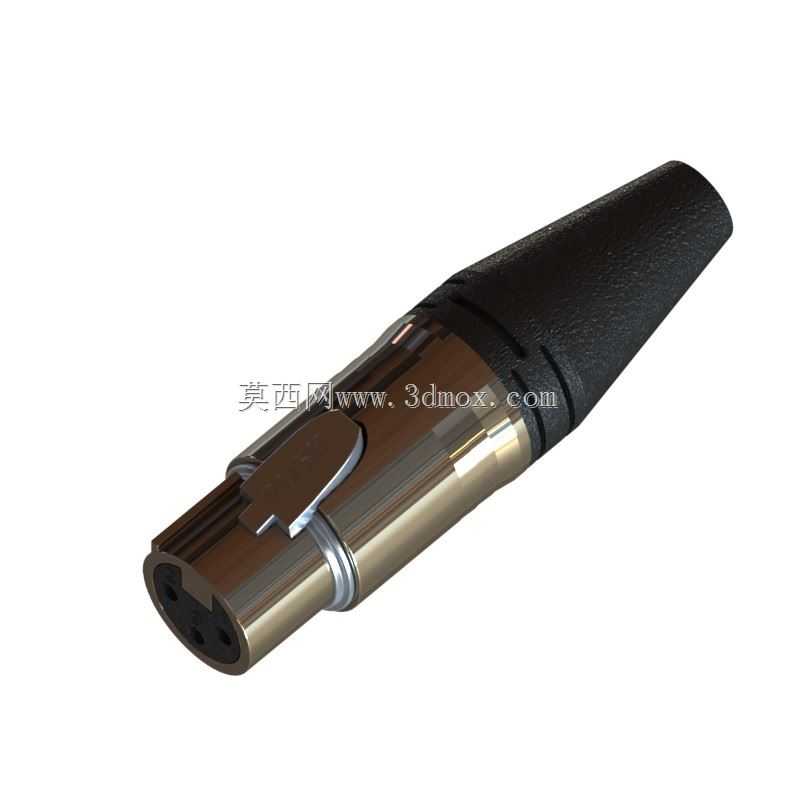

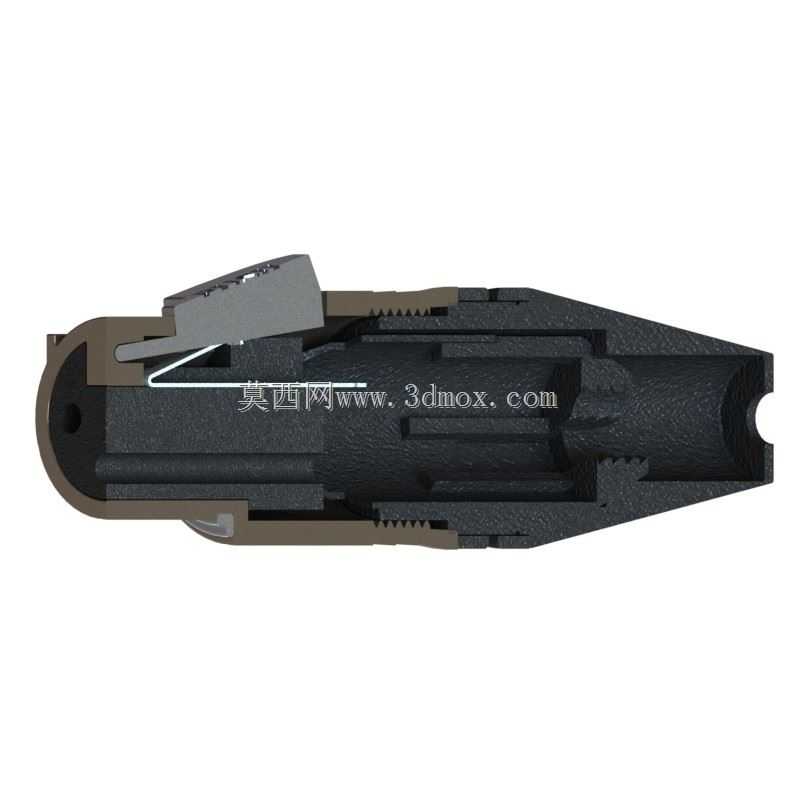

这款三芯卡农接插件的建模，最初是为了给小型演播室音频布线项目做配套结构校核，毕竟专业音频场景里，这类接插件的可靠性直接决定了现场拾音、信号传输的稳定性，不管是舞台演出的话筒接驳、录音棚的设备互联，还是广电系统的固定布线，这类平衡传输接插件都是核心的连接节点。从结构设计逻辑来看，建模时优先还原了插合端的尺寸边界，公母插合的配合公差控制在行业通用的适配范围内，插针的排布严格遵循三芯平衡传输的引脚定义，接地端、热端、冷端的相对位置完全匹配通用卡农接口的安装规范，能直接适配市面上同规格的面板安装座、线缆对接座，不会出现插合错位、锁止失效的问题。尾部的线缆进线端做了锥度收窄的防滑结构，建模时特意还原了表面的磨砂防滑纹理，实际使用时这个部位是线缆应力释放的核心区域，锥度结构能配合尾套夹紧线缆外皮，避免线缆拉扯时直接作用在焊盘位置，大幅降低长期使用后的虚焊、断线风险。金属外壳部分做了阶梯式的限位结构，插合到位后外壳的卡扣能自动锁止，防止演出过程中线缆被拖拽导致接头松脱，外壳的金属壁厚也做了合理的冗余设计，既保证了屏蔽性能，能有效隔绝外界电磁干扰对弱音频信号的影响，也控制了整体重量，不会给手持话筒、移动设备带来额外的负重负担。建模过程中还特意校核了接头的整体外形尺寸，包括插合后的总长度、最大外径，确保其能适配市面上通用的卡农接头保护套、线缆标识环，也能顺利穿过常规的设备过线孔、走线槽，不会出现尺寸偏大导致安装卡滞的问题。插芯部分采用绝缘基材的结构还原，三个导电插针的安装槽位做了定位凸台，实际生产装配时能快速定位插针位置，避免插针歪斜导致的接触不良，插合端面的倒角设计也做了还原，能引导公头顺利插入母座，减少插合过程中对插针的磨损，提升接插件的反复插拔寿命。
