柔道主题金属椭圆钥匙挂饰结构设计

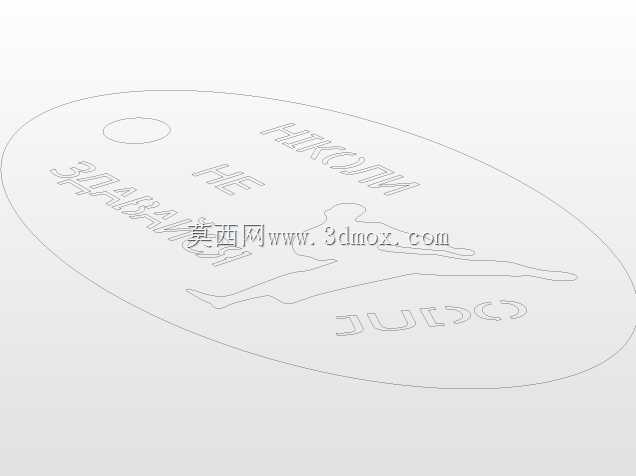

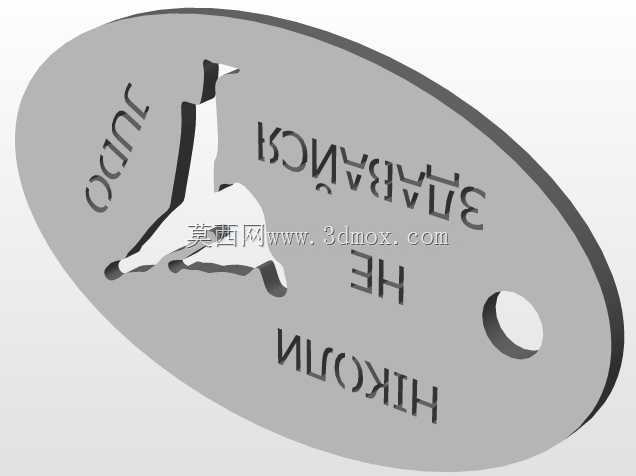

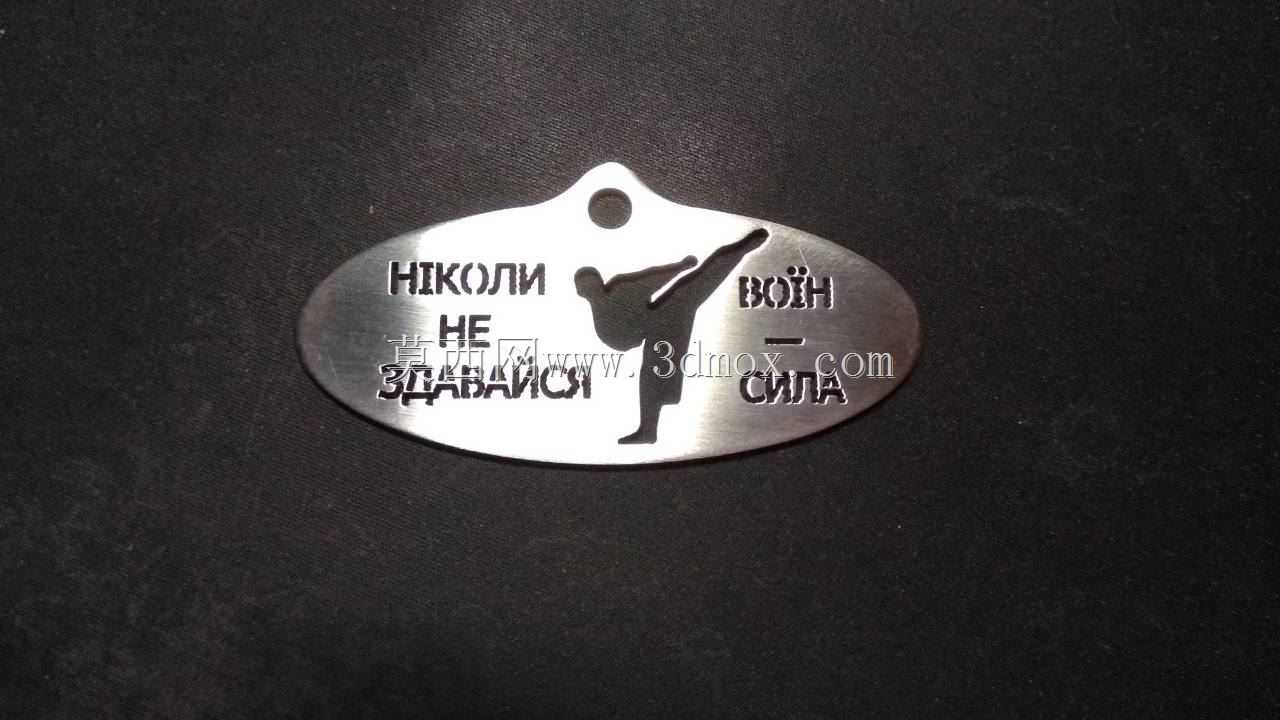

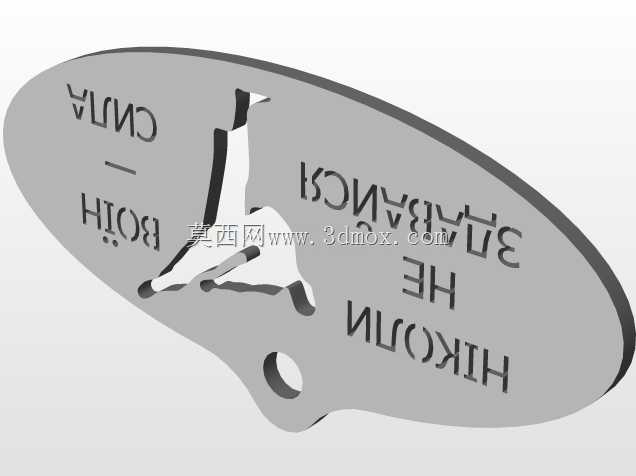

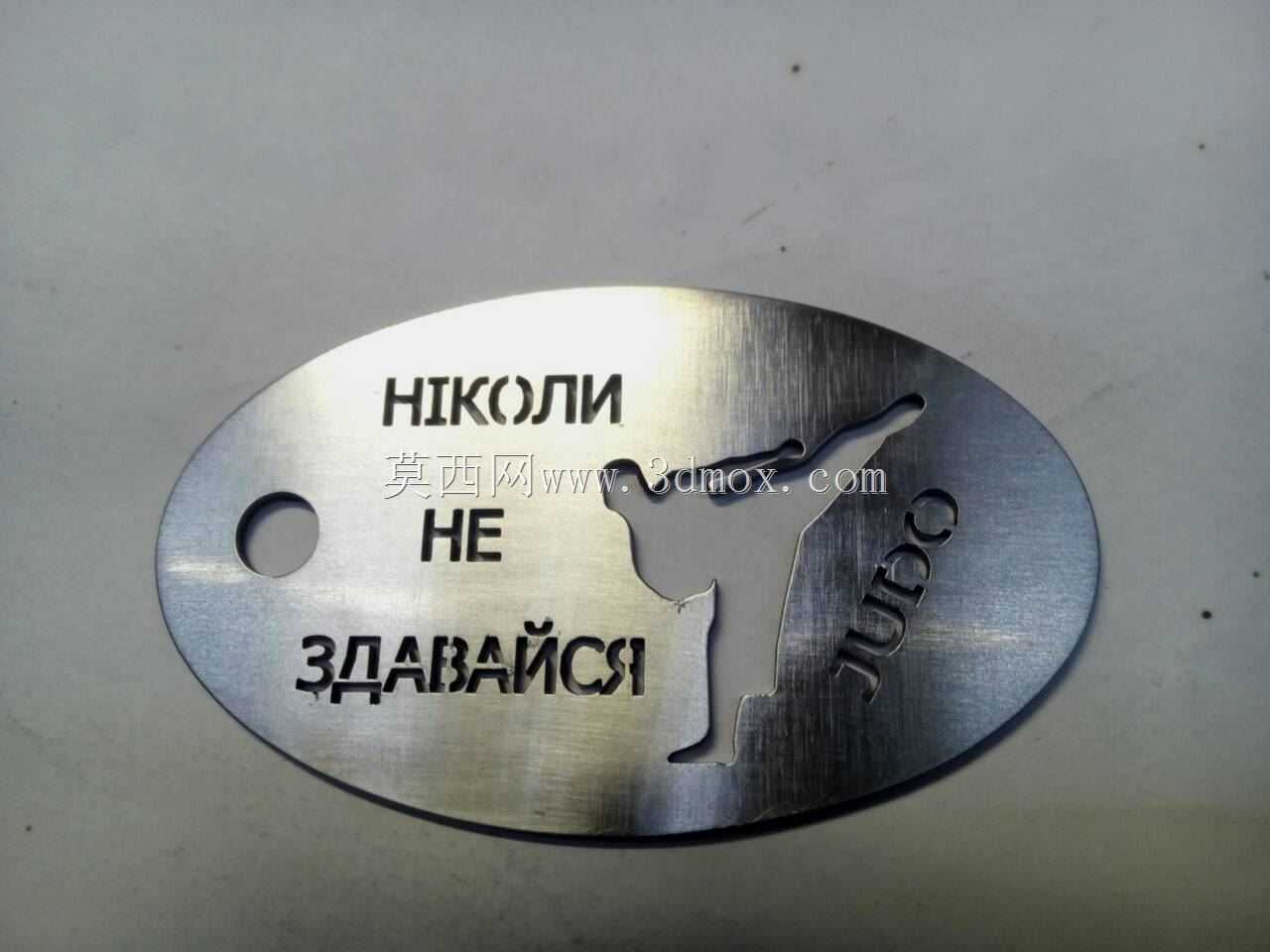

这款金属挂饰的设计初衷是面向柔道运动周边的随身配饰场景，可作为钥匙串挂载件、运动包挂饰、赛事纪念伴手礼使用，整体采用薄型金属板材加工，适配常规激光切割、蚀刻加工的工艺路线，无需开模即可实现小批量快速生产。整体轮廓采用长椭圆构型，边缘做R0.5mm的圆角钝化处理，避免尖锐边角刮蹭衣物或划伤皮肤，左上角预留直径6mm的标准挂孔，可适配市面上绝大多数常规钥匙圈、龙虾扣、挂绳的穿装需求，挂孔中心距离椭圆短边边缘的距离为4mm，保证挂载时的结构强度，不会因日常拉扯出现孔位开裂的问题。挂饰表面的图案布局做了分区规划，右侧采用柔道运动员高位踢腿的侧影镂空/蚀刻造型，精准还原柔道运动的经典动作姿态，人物轮廓的线条宽度控制在1.2mm以上，避免加工时出现线条过细导致的断边、变形问题；左侧区域预留文字蚀刻位置，字符高度统一为4mm，字间距保持0.8mm，保证蚀刻后文字清晰可辨，不会出现字符粘连的情况。厚度方向选用1.5mm的304不锈钢板材作为基础加工材质，表面可做拉丝、镜面抛光或者喷砂氧化的不同表面处理，适配不同的质感需求，整体外轮廓尺寸控制在长50mm、宽30mm的范围内，既保证了图案展示的足够面积，又不会因为尺寸过大导致随身挂载时产生累赘感。设计过程中特意对所有内凹转角做了圆角过渡处理，最小内R不小于0.3mm，既符合激光切割的工艺最小加工极限，减少加工时的过烧风险，也能降低日常使用中应力集中导致的边角崩缺问题。挂载状态下，挂孔的受力方向做了强度校核，当挂饰承受50N的静态拉力时，孔位周边的最大应力远低于不锈钢板材的屈服强度，可满足日常随身使用的强度要求，不会出现正常使用下的断裂变形。表面文字与图案的蚀刻深度控制在0.15mm，既可以形成清晰的触感与视觉反差，又不会因为蚀刻过深影响板材整体的结构强度，后续也可在蚀刻凹槽内填充色漆，实现不同配色的定制需求，适配不同赛事、俱乐部的个性化定制场景。
