机床工作台BlumTC50探头装夹检测工装

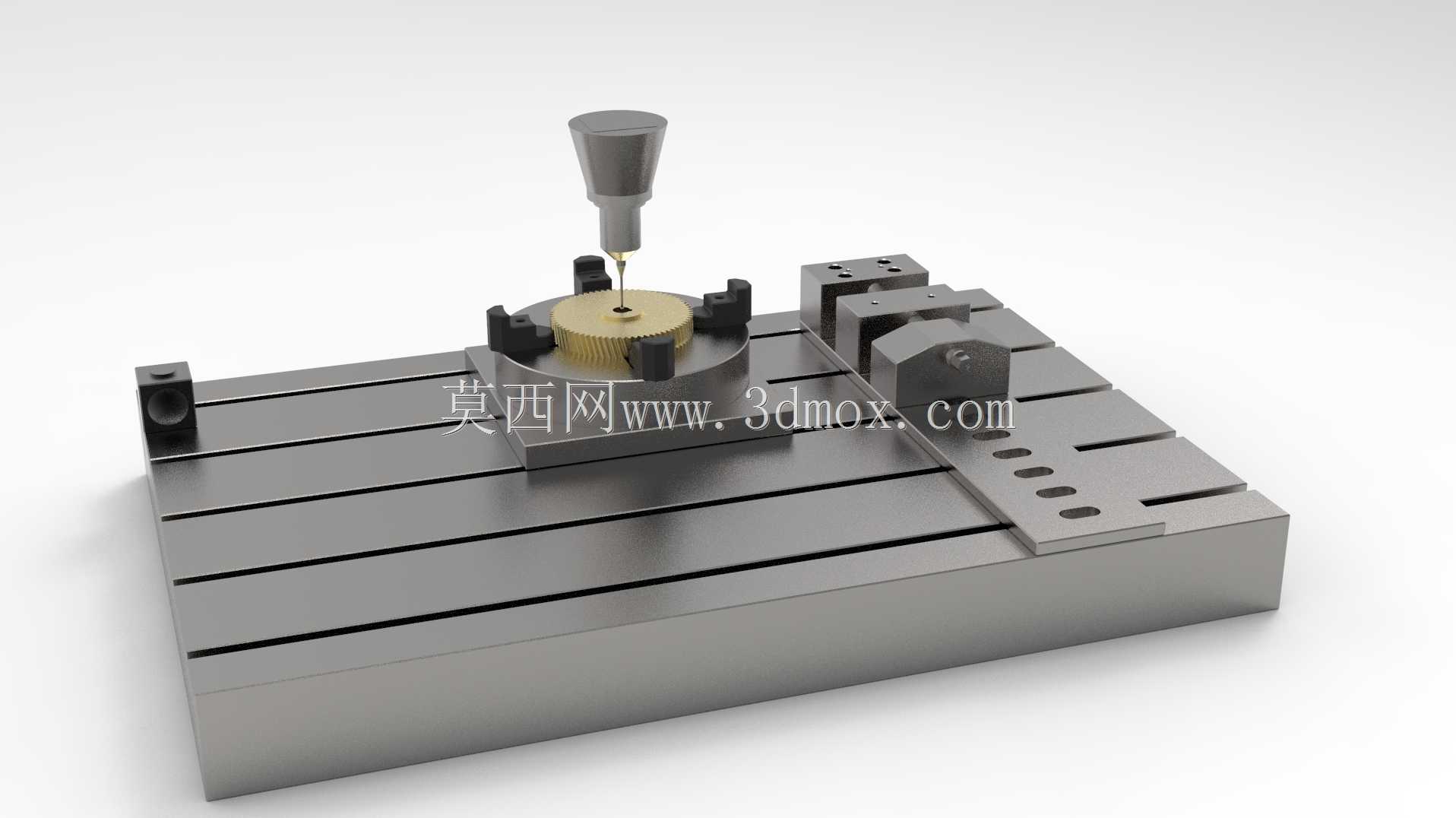

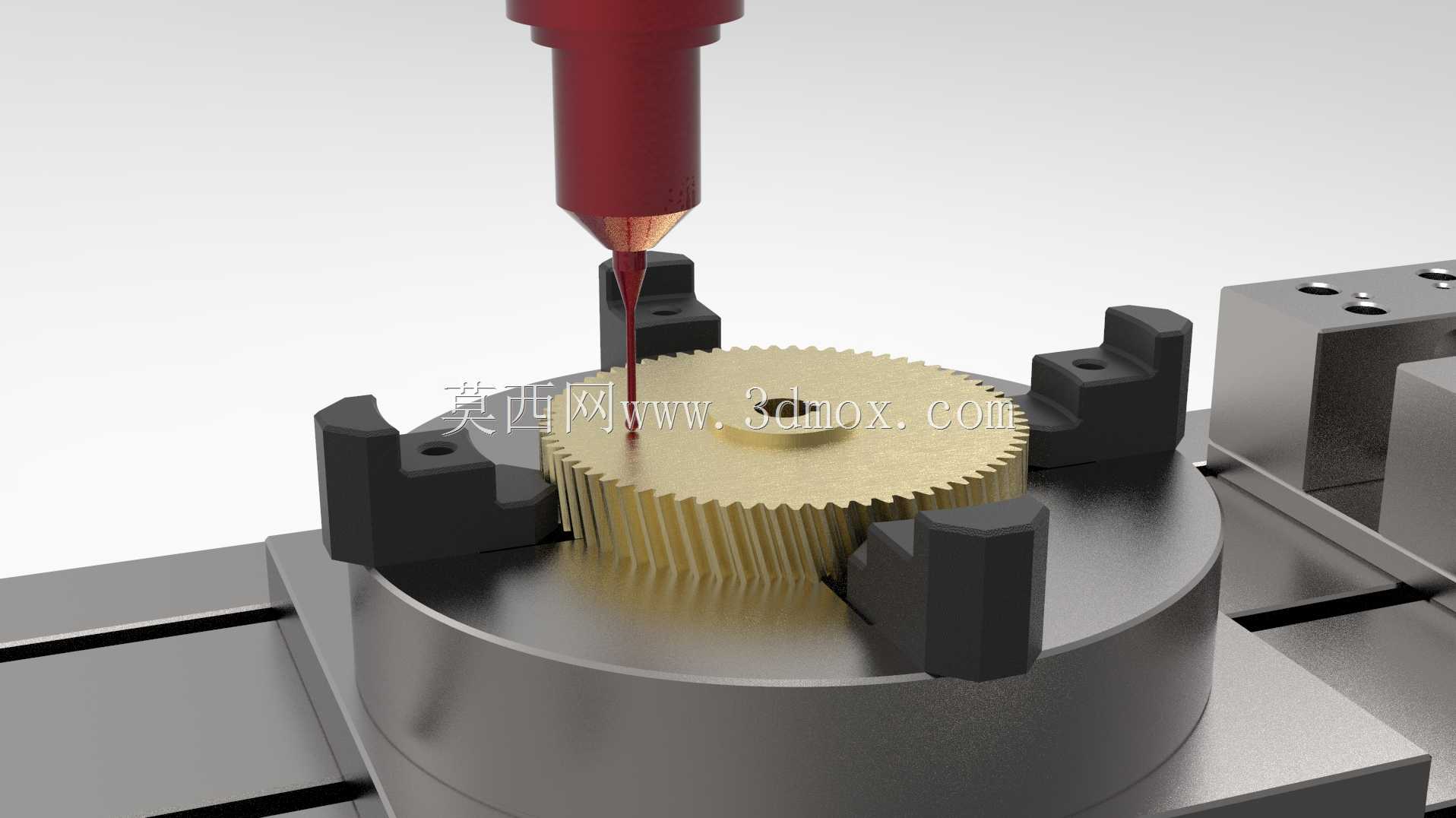

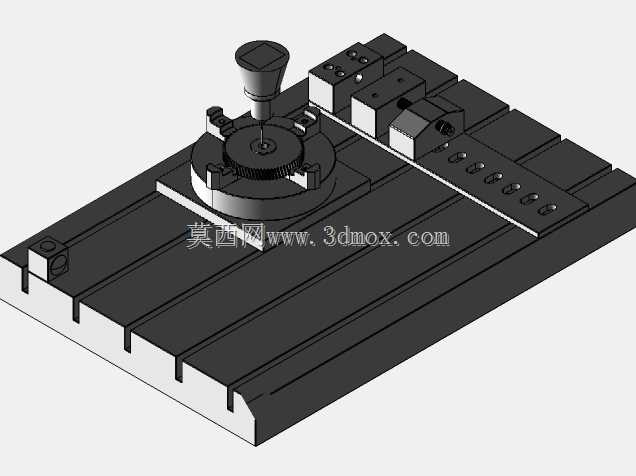

这套工装结构围绕机床加工过程中的在机检测需求搭建，主体采用带标准T型槽的铸铁工作台作为承载基座，T型槽的槽距、槽宽均遵循通用机床工作台的安装规范，可直接适配多数立式加工中心、数控铣床的工作台面安装边界，无需额外改制转接板即可完成固定。工作台上搭载的Blum TC50探头为接触式检测核心部件，探头通过专用夹持座固定在工装的中心定位区域，周边配套的可调式定位块、压紧组件可完成不同规格待加工工件的快速装夹固定，定位块的滑移行程覆盖常见中小型精密零件的装夹尺寸范围，压紧块采用快拆式结构设计，可减少工件装夹的辅助耗时。从实际加工场景来看，这套工装主要用于精密零件加工过程中的在机尺寸检测，工件完成一次装夹后，无需拆卸转移至三坐标测量室，即可通过探头完成工件坐标系自动找正、加工尺寸在线检测、刀具磨损量补偿数据采集等工序，能有效避免二次装夹带来的定位误差，尤其适合批量精密零件的加工工序，可大幅缩短零件加工的周转等待时间。设计过程中，探头的安装位置经过反复校核，确保探头的测量行程可覆盖工作台面上所有装夹工位的检测范围，探头的避让路径也做了对应规划，避免机床主轴移动过程中与工装压紧组件发生干涉。工作台侧边配套的可调式挡块组件，可作为工件粗定位的基准面，配合探头的自动找正功能，能将工件的初始装夹定位误差控制在允许范围内，降低后续检测的补偿计算量。整套工装的各组件均采用模块化设计思路，定位块、压紧座、探头夹持座均可根据实际加工的工件类型进行更换调整，无需重新制作整套工装，可适配不同轮廓、不同尺寸零件的装夹检测需求，在精密模具零件加工、小型精密五金零件批量加工、航空航天小型结构件加工等场景中均有较高的应用价值，能有效提升机床的有效加工时长，减少离线检测带来的工序中断问题。
