锌合金材质M6规格十字槽圆柱连接销

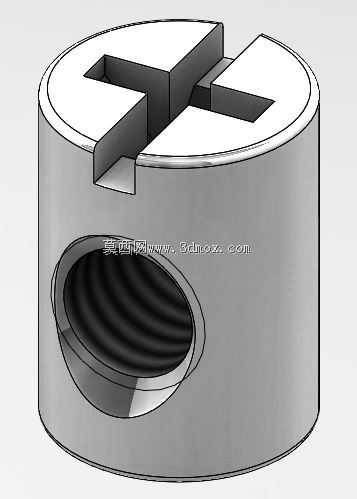

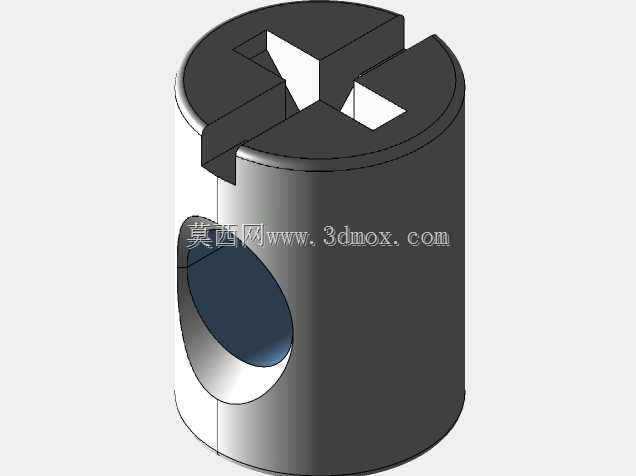

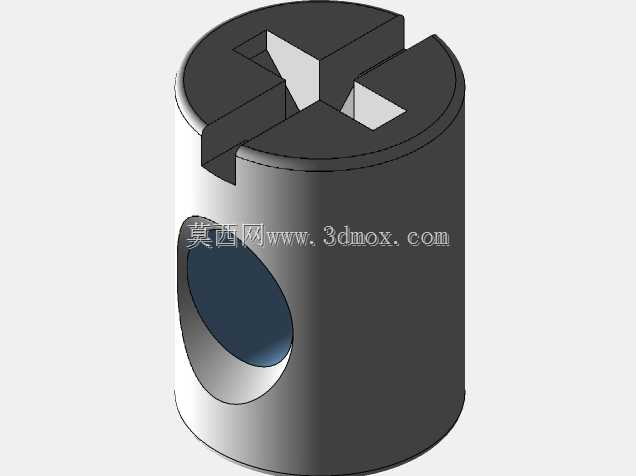

在工装夹具定位、小型机电产品装配、模块化治具拼接的日常作业场景里，这类带十字槽的圆柱销件是很容易被忽略但又直接影响装配精度的基础配件。不同于常规光面圆柱销仅靠过盈配合实现定位的设计，这款销件在圆柱主体的顶面加工了通槽十字结构，侧面预留了M6规格的内螺纹孔，整体采用锌合金压铸后做精密机加工成型，兼顾了装配时的操作便利性与连接后的结构稳定性。从实际安装边界来看，销件主体外径13mm，整体轴向高度10mm，十字槽的槽宽与槽深匹配常规一字、十字螺丝刀的刀头尺寸，装配时不需要专门的拉拔工具，借助普通螺丝刀卡入十字槽就能完成销件的旋入、拔出调整，侧面的内螺纹孔可以配合M6规格的紧定螺钉或者连接杆，实现两个垂直方向的锁紧联动，既可以作为径向定位的基准件，也能作为小型构件的连接承载点。设计阶段没有采用常规的全实心圆柱结构，而是在侧面螺纹孔位置做了局部的沉孔避让，既减少了锌合金材料的不必要用量，也避免了螺纹加工时的壁厚不均问题，顶面的十字槽做了微小的倒角处理，螺丝刀卡入时不会出现槽口崩边的情况，圆柱主体的外圆粗糙度控制在适合过渡配合的区间，既保证装入定位孔后不会出现径向窜动，也不会因为过盈量过大导致拆装困难。在自动化生产线的小型治具上，这类销件常用来做快换模板的定位件，不需要额外的锁紧结构，靠十字槽配合侧面螺纹的紧定就能实现模板的快速拆装更换；在民用五金、小型家电的内部结构里，它可以作为塑料壳体与金属支架的连接定位件，锌合金的材质强度足够承受日常使用的振动载荷，不会像塑料定位柱那样容易出现断裂失效的问题。建模过程中完全参照实物的实际装配尺寸做逆向还原，十字槽的位置度、侧面螺纹孔与圆柱轴线的垂直度都按照实际装配公差要求做了约束，外圆的棱边倒角、螺纹孔口的去毛刺倒角都做了细节还原，导入装配环境时可以直接匹配对应的定位孔、连接件尺寸，不需要再做额外的尺寸修正。
