工业设备铰接式安装固定支架结构

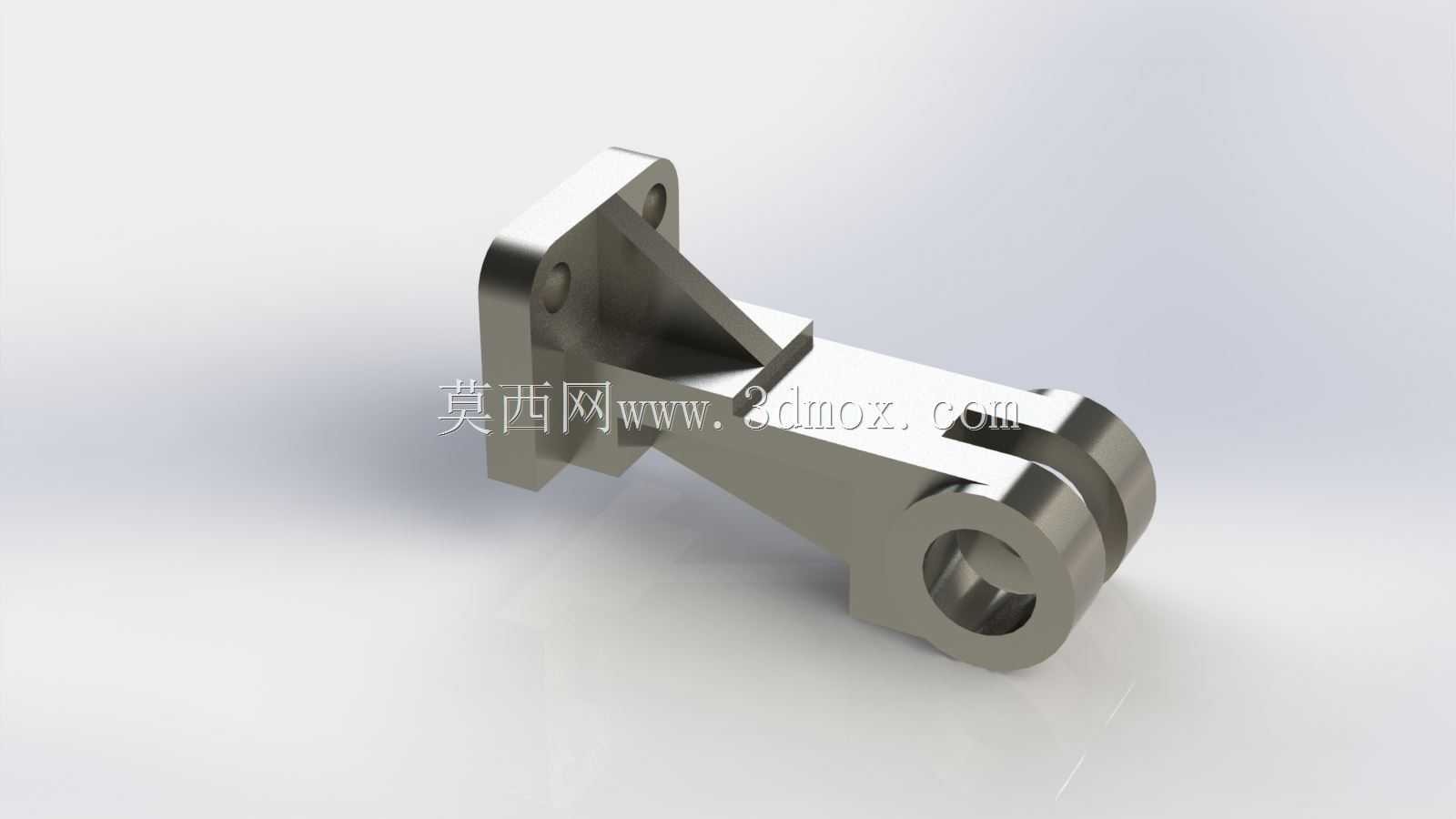

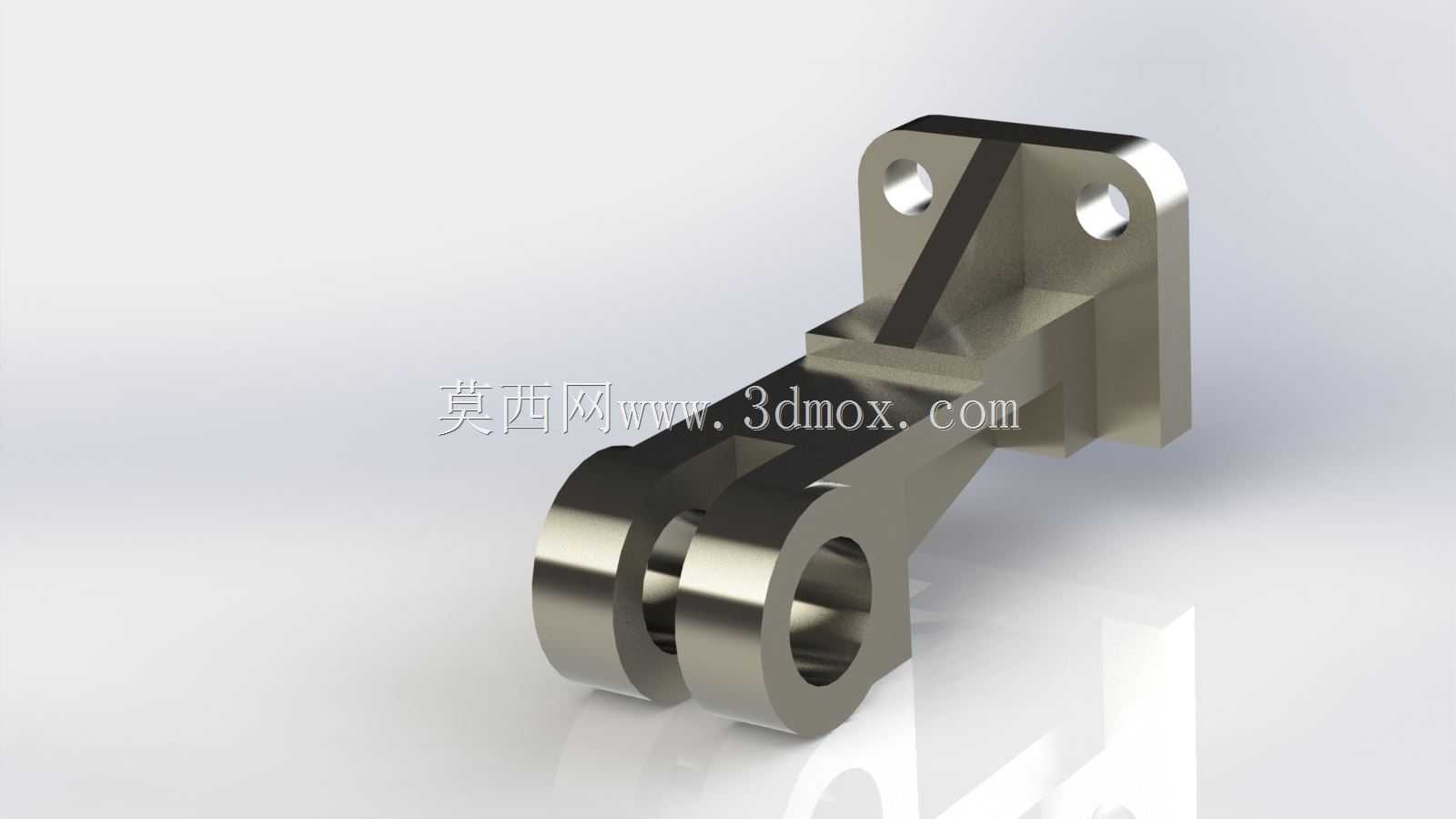

这类带铰接端的安装支架，多应用在需要实现小幅摆动传动的工业设备工位中，常见于自动化生产线的连杆传动末端、小型工装夹具的活动连接部位，也可作为轻型气动元件的配套安装基座，承担载荷传递与运动轨迹约束的双重作用。从结构设计来看，支架后端的法兰安装面设置了两个同轴定位孔，安装时可通过螺栓穿过孔位将支架整体固定在设备立板或型材框架上，法兰面与安装基面的贴合精度直接决定整个铰接结构的运行稳定性，设计时需保证安装面的平面度公差控制在合理范围，避免装配后出现铰接轴卡滞的问题。支架主体采用了变截面的筋板加强结构，在法兰与前端铰接座之间设置了斜向加强筋，在不额外增加整体壁厚的前提下，大幅提升了支架的抗弯曲、抗扭转载荷能力，能承受铰接端往复摆动带来的交变应力，避免长期运行后出现结构变形。前端的双叉耳铰接结构设置了同轴通孔，用于穿装铰接销轴，双叉耳的间距可匹配对应连杆端部的厚度，装配时销轴穿过叉耳与连杆孔位后，可通过轴端挡圈或者开口销实现轴向定位，保证铰接转动的灵活性，同时不会出现轴向窜动。设计这类支架时，需要先明确安装基面的可用空间边界，法兰面的外形尺寸不能超出安装区域的范围，两个安装孔的中心距要匹配设备基座上预设的螺纹孔位置，避免现场安装时出现孔位错位的问题。前端铰接孔的中心高需要匹配配套传动件的运动轨迹，保证连杆摆动时不会与周边设备构件发生运动干涉，铰接孔的内径公差要根据所选销轴的配合等级确定，既要保证转动顺畅，也要避免配合间隙过大导致的传动精度损失。支架的整体长度需要结合传动行程计算，过长会导致结构刚性不足，过短则会限制铰接摆动的角度范围，无法满足工位的动作需求。在实际选型应用中，这类支架可适配不同工况的载荷需求，若用于载荷较大的冲压设备周边传动，可适当增加筋板厚度与铰接孔的配合长度，若用于轻型检测设备的活动部件支撑，可在保证刚性的前提下适当缩减结构尺寸，降低整体重量。
