工业设备用液压泵防护外壳结构设计

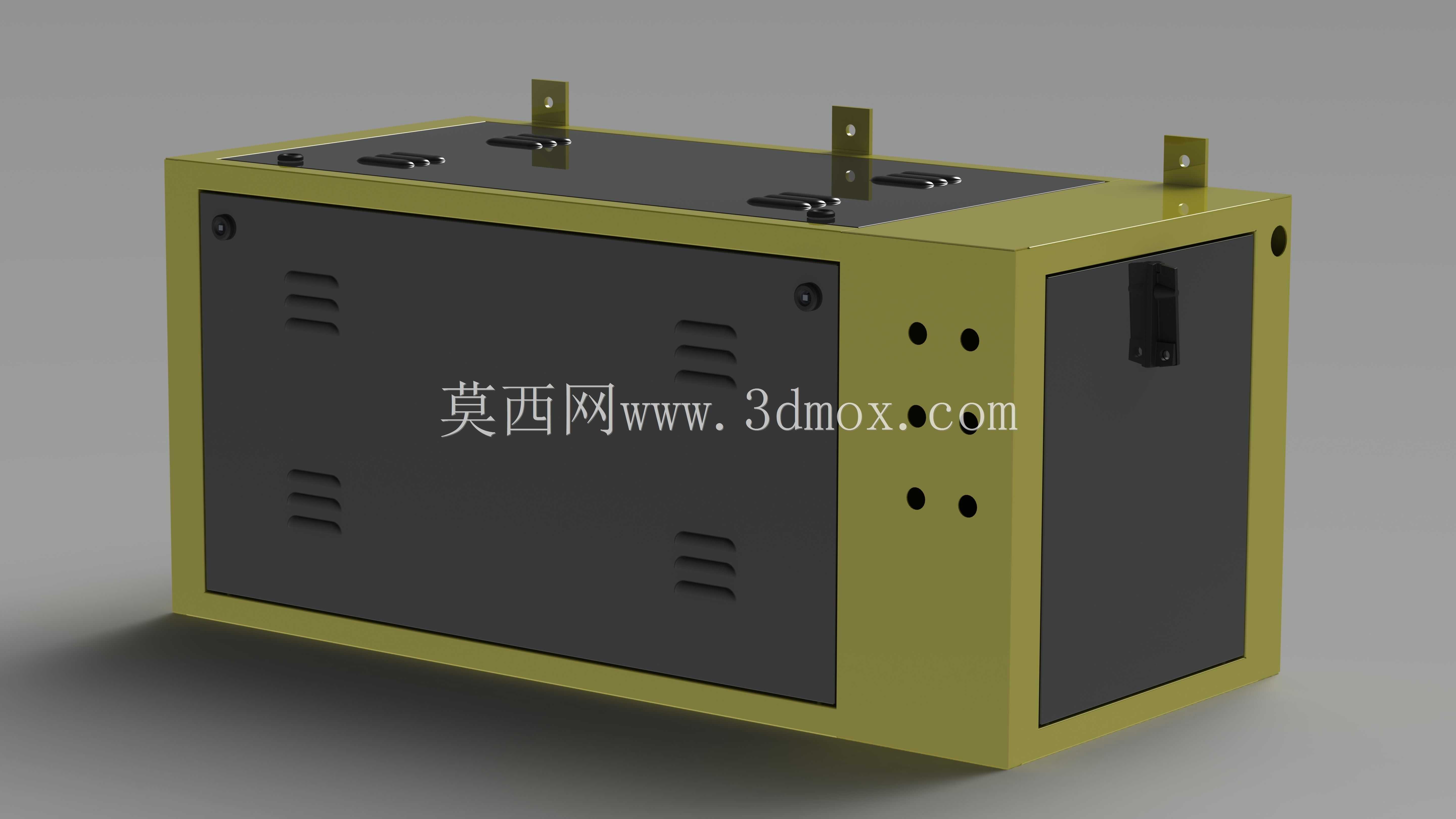

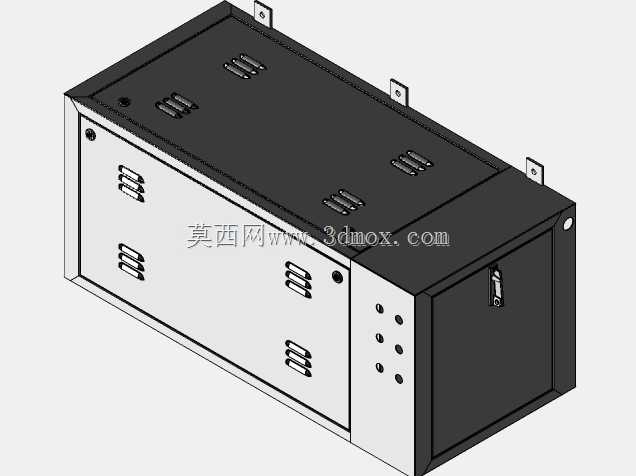

这款液压泵外壳主要应用在工业液压站、小型液压动力单元的集成防护场景，常见于机床液压系统、自动化生产线液压驱动模块、小型工程设备液压动力包的配套安装，核心作用是为内置的液压泵芯、阀组、连接管路提供物理防护，隔绝车间内的切削碎屑、粉尘、飞溅冷却液对内部液压元件的侵蚀，同时规整内部管路走线，避免管路受外力磕碰出现接头松动、油液渗漏的问题。从结构设计来看，外壳采用分体拼接式钣金结构，主体框架为折弯成型的型材边框，侧面板与顶板通过紧固件与框架连接，方便后期拆装维护内部元件；侧面板预留了多组条形散热通槽，可在设备运行时通过自然对流带走液压泵工作产生的热量，避免壳体内温度过高加速液压油老化、密封件失效。侧面预留的四个圆形安装孔，是为外接液压油口、压力检测接头预留的穿装位置，孔位间距按照常规小型液压泵的油口布局设定，安装时无需额外扩孔调整，可直接对接标准管路接头。顶部设置的三个带安装孔的固定吊耳，既可以作为外壳整体吊装的受力点，也能通过螺栓将整套液压单元固定在设备机架的安装位上，吊耳的折弯角度经过受力校核，可承受整套液压动力单元满载时的重量，避免长期使用出现吊耳变形、固定松动的问题。正面预留的锁具安装位，可配套标准柜锁实现外壳的锁闭，防止非运维人员随意触碰内部高压液压元件引发安全隐患。在安装边界设计上，外壳内部的净空尺寸充分考虑了常规排量齿轮泵、小型柱塞泵的外形尺寸，同时预留了阀组安装、管路弯折的操作空间，内部底板预留了泵体安装的螺纹孔位，孔位适配主流小型液压泵的安装脚尺寸，安装时可直接将泵体固定在底板上，无需额外加工转接板。外壳的边角均做了折弯圆角处理，避免安装运维过程中尖锐边角划伤操作人员，表面采用双色喷塑处理，橄榄绿的框架部分具备更高的耐刮擦性能，适配车间复杂的安装使用环境，深灰色面板部分可减少表面油污残留的视觉突兀感，日常清洁维护更加方便。外壳侧面的圆形开孔位置做了翻边处理，既提升了开孔处的结构强度，也能避免穿装管路时开孔锐边割伤油管外壁，延长油管的使用寿命。整体结构在满足防护、安装、散热需求的前提下，尽可能简化了钣金折弯工序，减少了不必要的复杂弯折结构，降低生产加工的难度与成本，同时兼顾了结构刚性，在承受常规外力碰撞时不会出现明显的板面凹陷变形，可适配多数工业场景下小型液压动力单元的防护需求。
